Trabajar con el visualizador
de cotas ND 282
HEIDENHAIN
Campo luminoso Significado
REF Cuando ya no parpadean los puntos decimales:
Se ha sobrepasado la marca de referencia – Los puntos de
referencia se memorizan contra fallos de la red
Intermitente: El visualizador espera a que se pulse ENT o CL.
in. Los valores de posición se visualizan en pulgadas.
1 / 2 Se ha seleccionado el punto de referencia 1 / el pto. de ref. 2.
PRINT Intermitente: El visualizador espera a que se pulse ENT para la
emisión de datos
SET Intermitente: Se espera que se confirmen los valores introducidos.
< / = / > Clasificación: Valor de medida menor al límite inferior de
clasificación /dentro de los límites / mayor al límite superior
MIN / MAX Serie de medidas: Mínimo / máximo / máx. diferencia
DIFF / ACTL MAX–MIN) / valor de medida actual
Intermitente: Confirmar la elección del valor a visualizar
START Series de medida en funcionamiento
Intermitente: Se espera la señal de inicio para la serie de medidas
HEIDENHAIN
REF 2 1 SET START PRINT in.
MIN ACTL MAX DIFF = < >
7 8 9
4 5 6
1 2 3
0
.
– CL
MOD

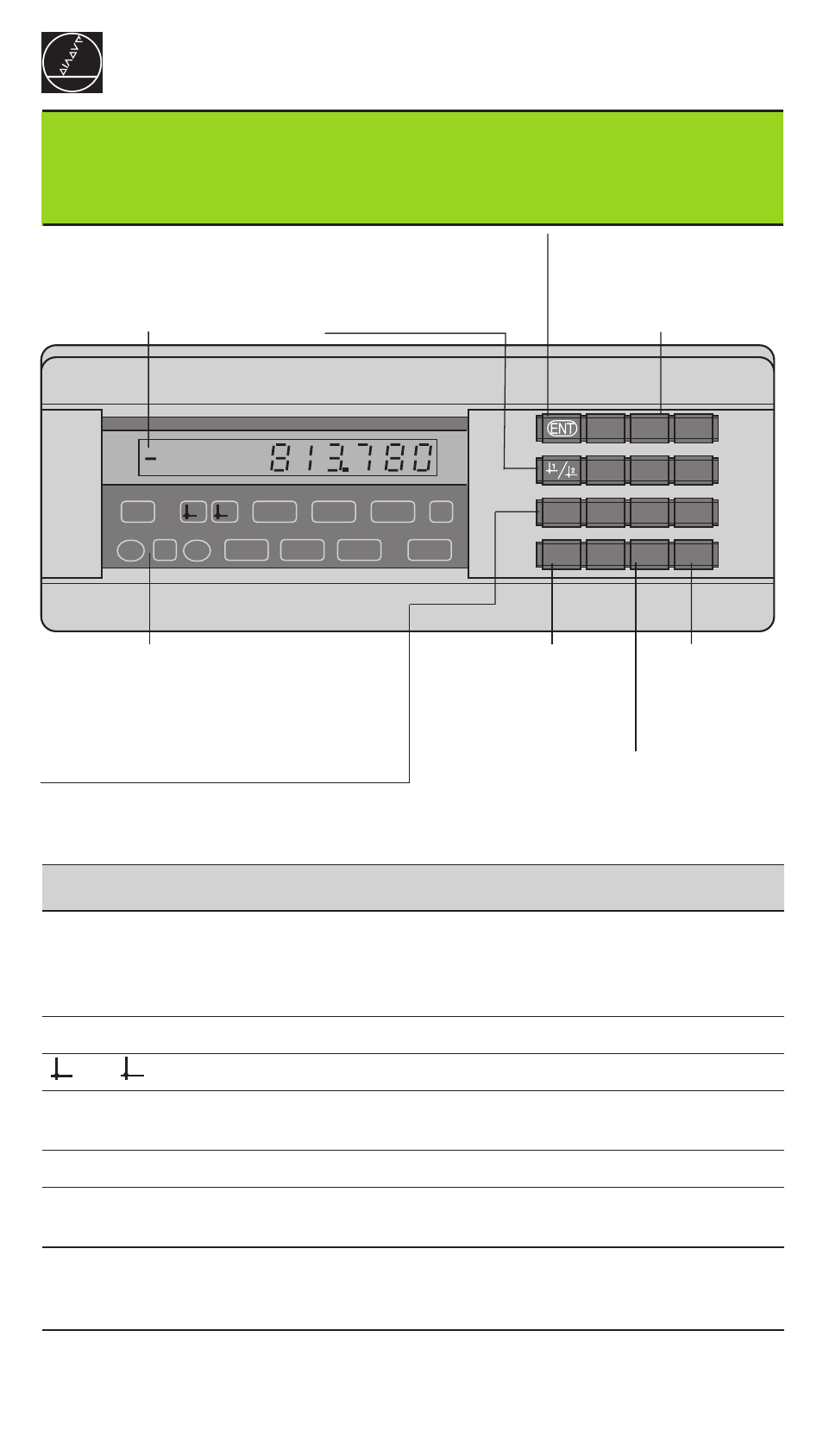

Visualización del valor real y
de la introducción
(LED de 7 segmentos,
8 dígitos con signo)
• Selección del pto. de ref.
• Pasar página hacia atrás
en la lista de parámetros Teclado decimal
• Aceptar los valores de
introducción
• Fijar la visualización al valor
de P79 (P80!)
Visualización de estados con campos
luminosos • Tecla del signo
• Reducir el valor
del parámetro
• Punto decimal
• Ampliar el valor
del parámetro
• Borrar la introducción
• Pta. a 0 de visual. (¡P80!)
• CL más MOD:
Selección de la lista de
parámetros
• CL más una cifra de 2
nums.: selección del
parámetro
• Borrar la introducción del
parámetro y visualizar el
nº del parámetro
• Conmutación de la visualización:
MIN / MAX / DIFF / ACTL / START / PRINT
• Selección de lista de parámetros trás conexión
• Pasar página hacia delante en la lista de parám.
