El visualizador de cotas ND 282 se aplica preferentemente para la conexión de
palpadores de medida MT de HEIDENHAIN. Los palpadores MT tienen una sola
marca de referencia. Al sobrepasar la marca de referencia se genera una señal, que
caracteriza dicha posición como punto de referencia. Después de volver a conectar el
visualizador, al sobrepasar el punto de referencia de ambos sistemas de medida, se
genera de nuevo mediante la fijación del punto de referencia, la asignación determinada
entre las posiciones y los valores visualizados.
También se pueden conectar otros sistemas lineales de medida con fotoelementos
(véase "Ajuste de parámetros para sistemas lineales de medida"). Dichos sistemas
poseen una o varias marcas de referencia que pueden ser también codificadas. Cuando
existen marcas de referencia codificadas, después de volver a conectar el visualizador,
es suficiente un recorrido máximo de 20 mm para reproducir de nuevo la asignación
entre las posiciones y los valores visualizados.

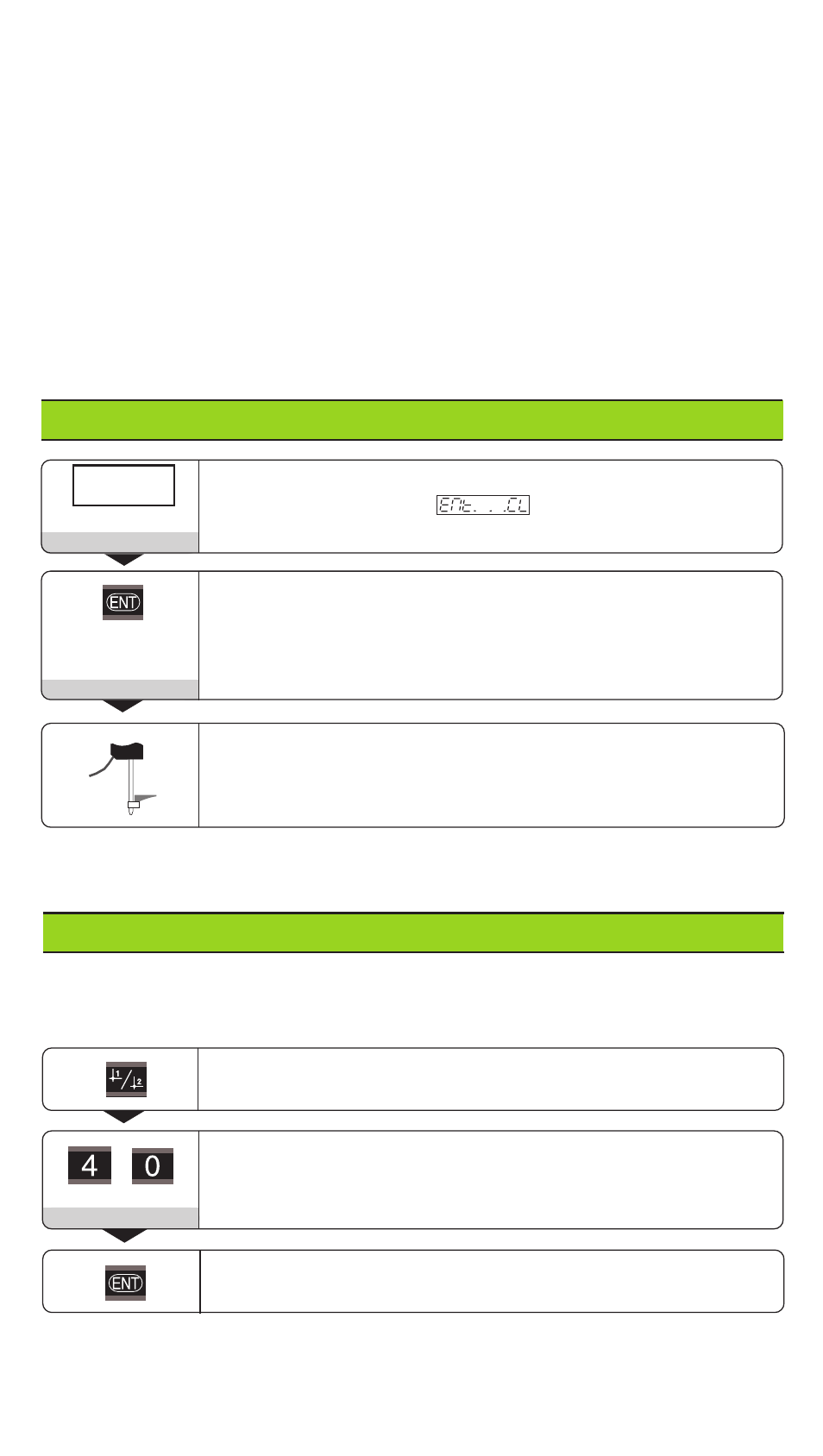

Conexión
Si no se desea la evaluación de las marcas de referencia, se pulsa la tecla CL en vez
de la tecla ENT.
Fijación del punto de referencia
Al fijar el punto de referencia, se le asgina a una determinada posición el valor de
visualización correspondiente.
En el ND 282 se pueden fijar dos puntos de referencia independientes entre sí.
Conexión de la evaluación de las marcas de referencia
• Se indica el último valor asignado a la posición de las
marcas de ref.
• Se ilumina el campo luminoso REF
• El punto decimal parpadea.
Sobrepasar el punto de referencia
Desplazar hasta que el visualizador cuente y ya no parpadee el
punto decimal.
Ahora el visualizador está preparado.
5 , 6 9 7
Conectar el visualizador (interruptor en la parte posterior).
• La visualización indica
• El campo luminoso REF parpadea.
Ent...CL
⇔
Seleccionar el punto de referencia 1 ó 2.....
Introducir el valor numérico p.ej. 40.
Se puede conmutar libremente entre los dos puntos de referencia.
¡Cuando la visualización es en cotas incrementales, se visualiza el punto de ref. 2!
4 0
Aceptar el valor numérico introducido.
0 ➤1
