• Selección del eje de coordenadas
(eje Z sólo en ND 560 y NDP 560)
• selección de parámetros de funcionamiento
relacionados con los ejes
Teclado decimal
con punto decimal
• Tecla de signo
• Modificación de
parámetros
Aceptación de los
valores de
introducción
Campo luminoso Significado
REF Se ha sobrepasado la marca de referencia – Los puntos de
referencia se memorizan quedando asegurados contra fallos de
red. Intermitente: El visualizador espera confirmación de función
1 / 2 Se ha seleccionado el punto de ref. 1 / pto. de ref. 2
in. Las posiciones se visualizan en pulgadas
SCL El factor de escala está activado
Fijar la arista de la pieza como línea de referencia
Intermitente: El visualizador espera a la confirmación de la función
Fijar la línea central entre las aristas de la pieza como línea de ref.
Intermitente: El visualizador espera la confirmación de la función.
→ → → → →
← ← ← ← ← → → → → →
Visualización de
estados con
campos
luminosos

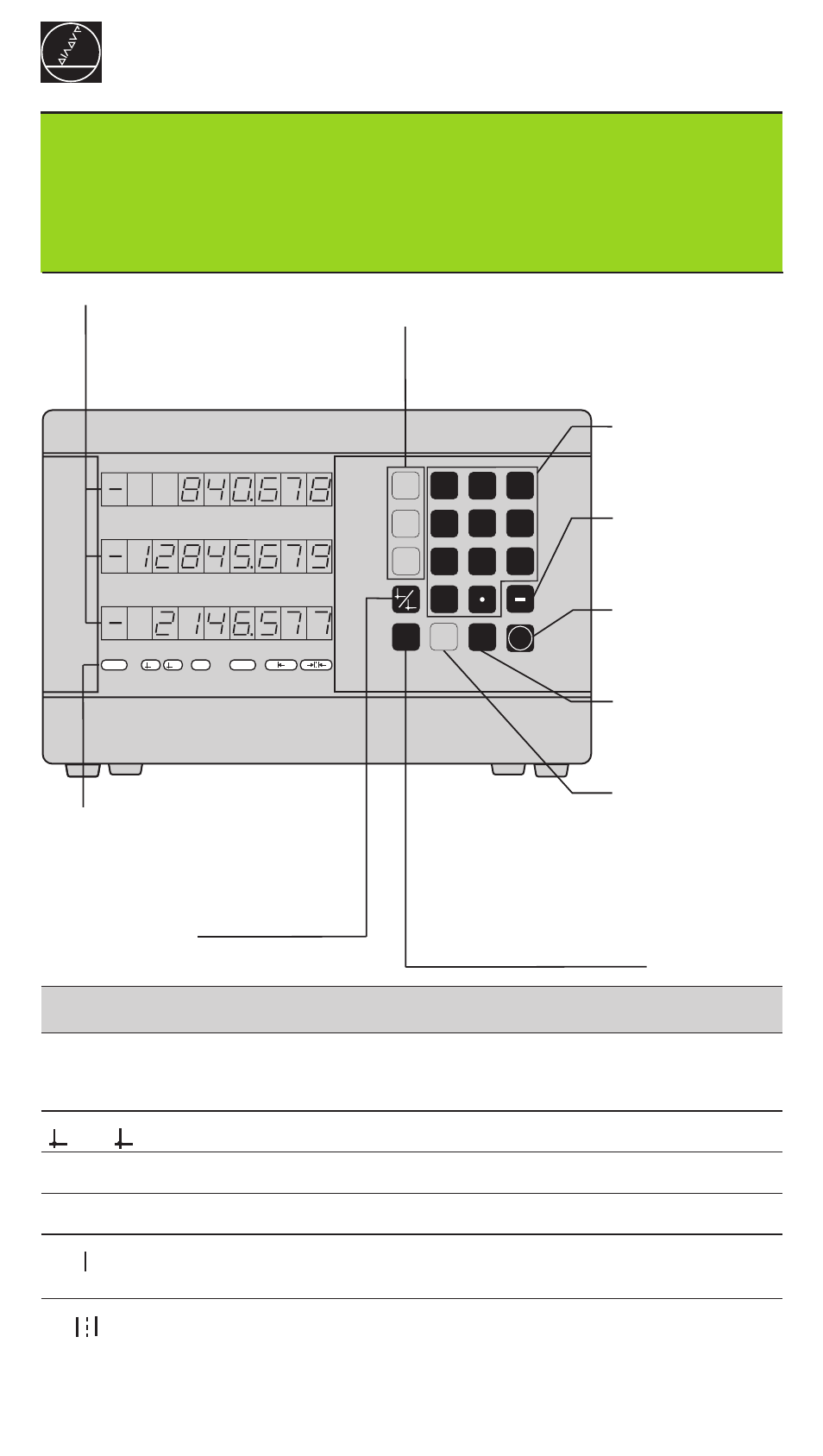

ND 520 ND 560 NDP 560
para dos ejes para tres ejes empotrable
Trabajar con el visualizador de cotas
HEIDENHAIN
Visualización del valor real y
de introducción
(LED de 7 segmentos, 8 dígitos
más signo); de arriba a abajo:
eje X, eje Y sólo para ND 560 /
NDP 560: eje Z
Función para fijar el
punto de referencia
• Llamada a los
parámetros de
funcionamiento
• Pasar página hacia
delante en la lista de
parámetros
• Selección del punto
de referencia
• Pasar página hacia
atrás en la lista de
parámetros
• Borrado de la introducción
• CL más un nº de dos cifras:
selección de parámetros
• Borrado de parámetros
introducidos
