Campo luminoso Significado
REF Si además parpadean los puntos decimales:
La visualización espera a que se sobrepasen las marcas de ref.
Si los puntos decimales no parpadean:
Se ha sobrepasado la marca de referencia – Los puntos de
referencia quedan asegurados contra fallos de la red
Intermitente: La visualización espera a que se pulse ENT o CL.
in. Los valores de posición se visualizan en pulgadas
1 / 2 Se ha seleccionado el punto de referencia 1 / punto de ref. 2
SET Intermitente: La visualización espera a la confirmación de los
valores introducidos
HEIDENHAIN
REF 2 1 SET in.
7 8 9
4 5 6
1 2 3
0
.
– CL
MOD

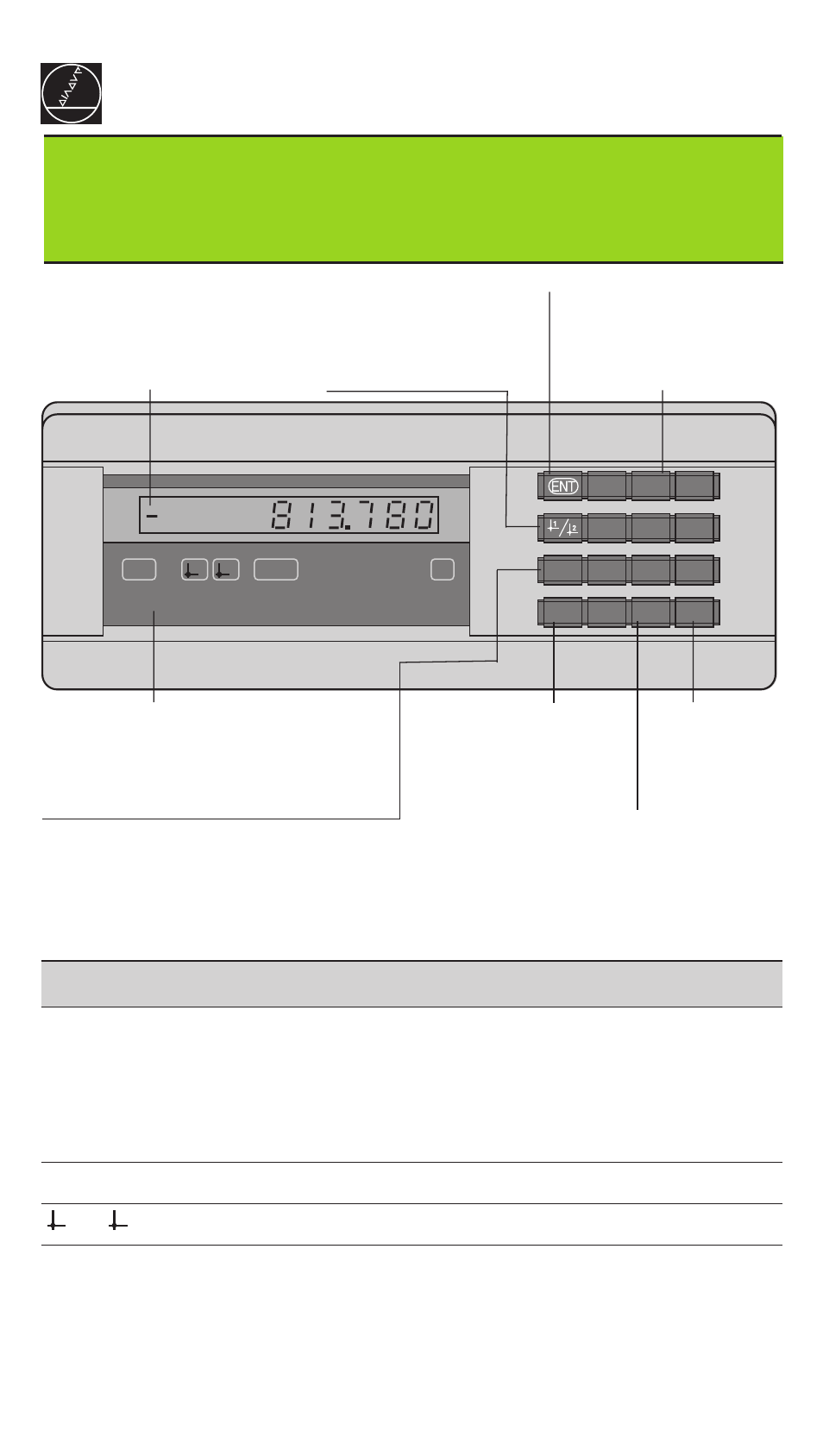

Visualización del valor real e
introducción
(LED de 7 segmentos,
9 dígitos con signo)
• Selección del pto. de ref.
• Retroceder página en la
lista de parámetros Teclado decimal
• Aceptar el valor de introd.
• Fijar la visualización al valor
de P79 (P80!)
Visualización de estados con campos
luminosos
• Trás la conexión seleccionar la lista de
parámetros
• Avanzar página en la lista de parámetros
• Tecla del signo
• Reducir el valor
del parámetro
• Punto decimal
• Aumentar el valor
del parámetro
• Borra la introducción
• ¡Puesta a cero de la
visualización (P80!)
• CL más MOD:
Seleccionar la lista de
parámetros
• CL más un número de
2 cifras: Selección de
parámetros
• Borrado de los parámetros
introducidos y visualización del
nº de parámetro
Trabajar con el visualizador
de cotas
