MOD
0
X
HEIDENHAIN
3
6 5 4
2 1
ENT
8 7 9
Z
REF 1 2
CL
1
2
R
x
in. SCL R x

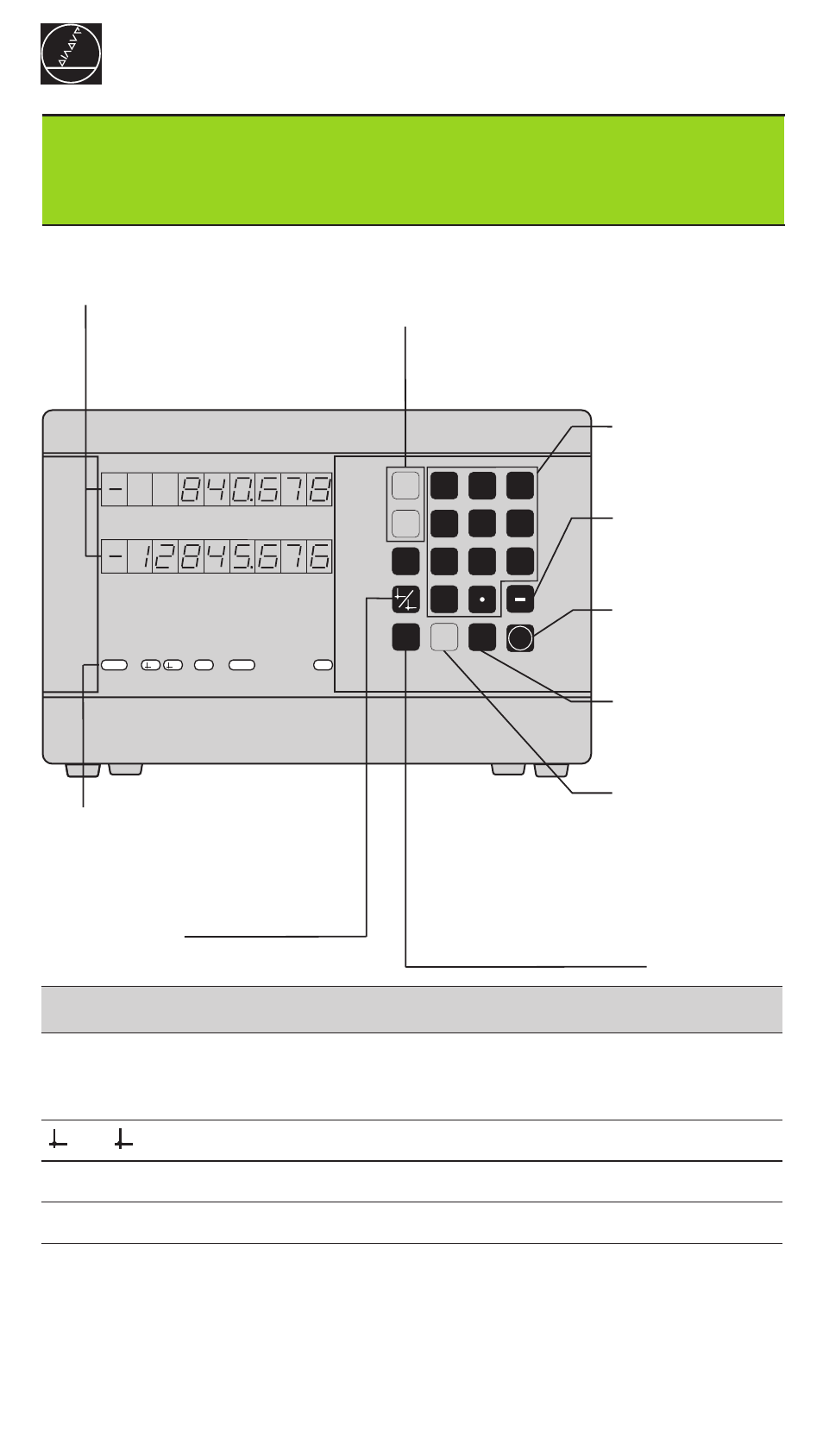

Visualización del valor real e
introducción
(LED de 7 segmentos, 8 digitos);
arriba: eje X, abajo: eje Z
• Selección del eje de coordenadas
• Selección de parámetros de funcionamiento
relacionados con los ejes
Teclado decimal
con punto decimal
• Tecla para el
signo
• Modificación de
parámetros
Aceptación de los
valores de
introducción
• Llamada a los
parámetros de
funcionamiento
• Pasar página hacia
delante en la lista de
parámetros
Selección de la
visualización del
radio para el eje X
• Selección del pto. de ref.
• Pasar página hacia atrás
en la lista de parámetros
• Borrar la introducción
• CL más un nº de dos cifras:
selección de parámetros
• Borrar parámetros introducidos
Significado
REF Se ha sobrepasado la marca de referencia – Los puntos de referencia
se memorizan quedando asegurados contra fallos de red.
Intermitente: el visualizador espera la confirmación para la función.
1 / 2 Se ha seleccionado el punto de referencia 1 / 2
in Las posiciones se visualizan en pulgadas
SCL Factor de escala activado
Rx Activada la visualización del radio para el eje X
Visualización de
estados con
campos
luminosos
ND 530
HEIDENHAIN
Campo
luminoso
Trabajar con el
visualizador de cotas
