SUPERFICIE CILÍNDRICA (Ciclo 27, DIN/ISO: G127, Opción de
Software 1)
8.2
8
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
231
8.2 SUPERFICIE CILÍNDRICA (Ciclo 27,
DIN/ISO: G127, Opción de Software
1)
Desarrollo del ciclo

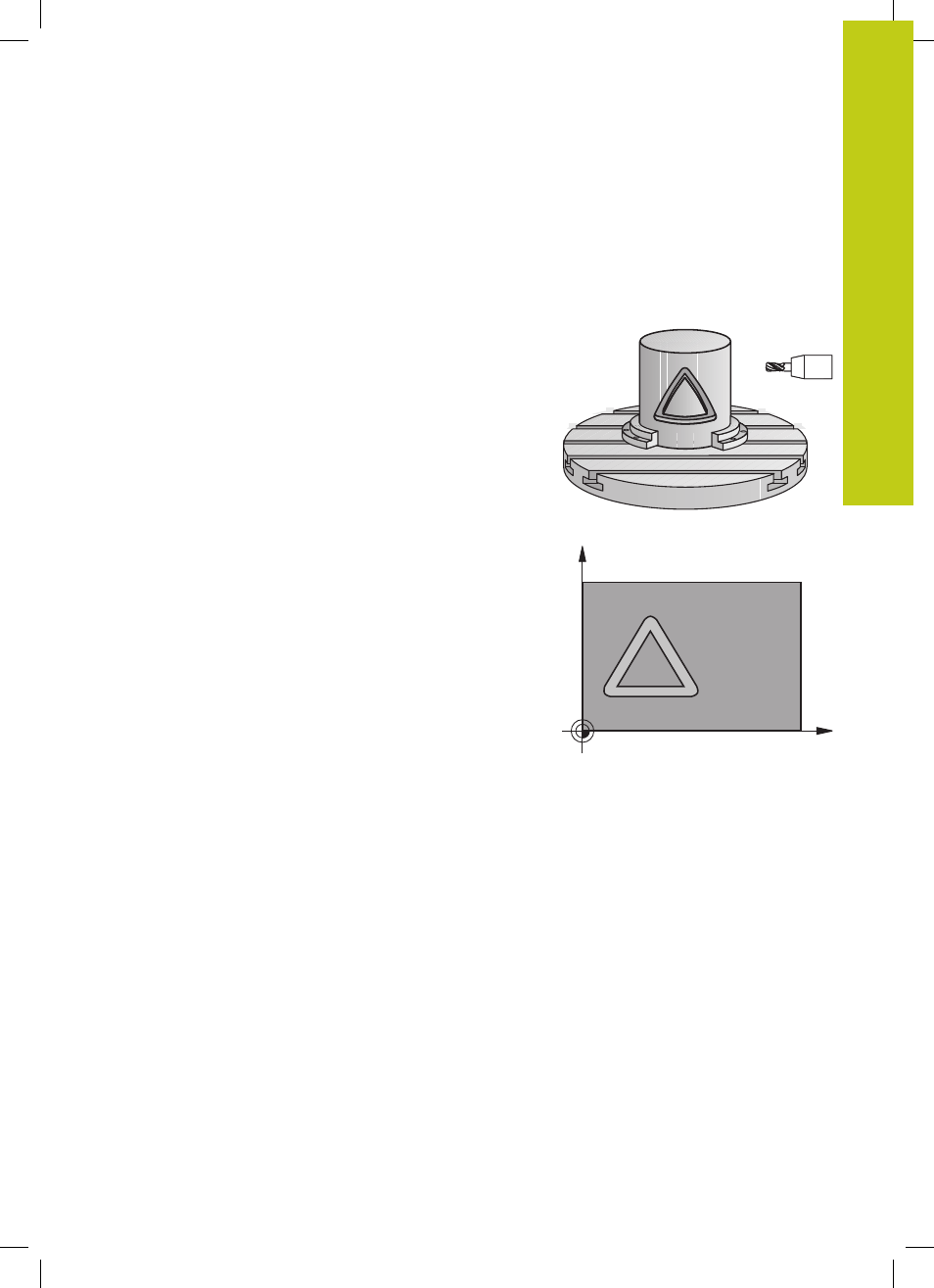

Con este ciclo se puede mecanizar un contorno cilíndrico
previamente programado según el desarrollo de dicho cilindro. El
ciclo 28 se utiliza para fresar la guía de una ranura en un cilindro.
El contorno se describe en un subprograma, determinado a través
del ciclo 14 (CONTORNO).
En el subprograma se describe siempre el contorno con las
coordenadas X e Y, independientemente de qué ejes giratorios
existan en la máquina. Por tanto, la descripción del contorno es
independiente de la configuración de la máquina. Como funciones
para programar trayectorias se dispone de
L, CHF, CR, RND y CT .
Las indicaciones para el eje angular (coordenadas X) pueden ser
introducidas en grados o en mm (pulgadas) (se determina en la
definición del ciclo Q17).
1 El TNC posiciona la hta. sobre el punto de profundización; para
ello se tiene en cuenta la sobremedida de acabado lateral
2 En la primera profundidad de pasada la hta. fresa el contorno
programado con el avance de fresado Q12
3 En el final del contorno, el TNC desplaza la herramienta hasta la
distancia de seguridad y retorno al punto de inserción
4 Se repiten los pasos 1 a 3, hasta alcanzar la profundidad de
fresado Q1 programada
5 A continuación la hta. se desplaza a la distancia de seguridad
Y (Z)
X (C)
