REBAJE INVERSO (ciclo 204, DIN/ISO: G204) 3.7
3
TNC 640 | Modo de Empleoprogramación de ciclos | 4/2015
85
3.7 REBAJE INVERSO (ciclo 204, DIN/
ISO: G204)

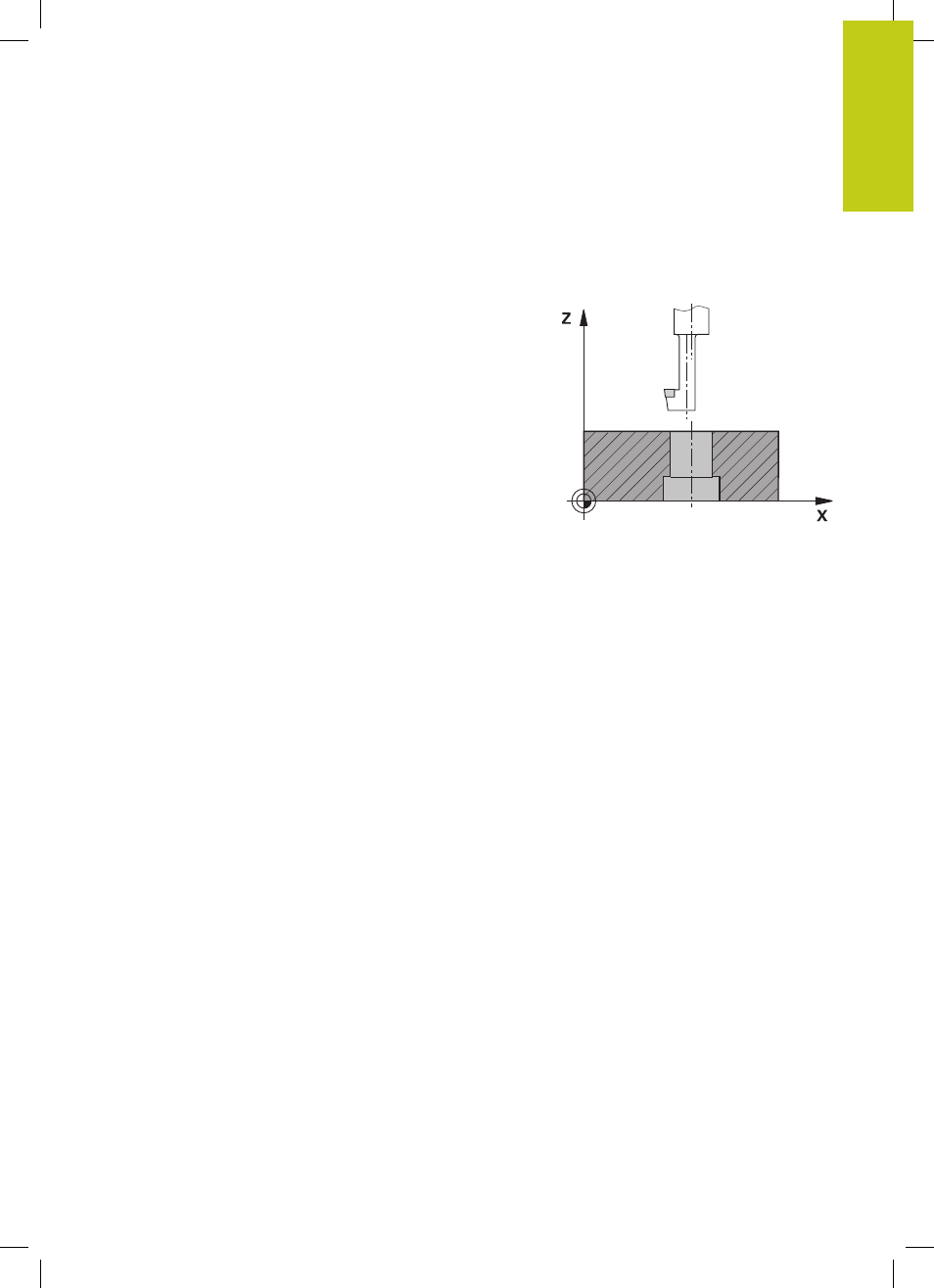

Desarrollo del ciclo
Con este ciclo se realizan profundizaciones que se encuentran en la
parte inferior de la pieza.
1 El TNC posiciona la herramienta en el eje de la herramienta
en marcha rápida FMAX a la distancia de seguridad sobre la
superficie de la pieza
2 El TNC realiza una orientación del cabezal sobre la posición 0° y
desplaza la hta. según la cota de excentricidad
3 A continuación la hta. profundiza con el avance de
posicionamiento previo a través del taladro ya realizado
anteriormente, hasta que la cuchilla se encuentra a la distancia
de seguridad por debajo de la pieza
4 Ahora el TNC centra la hta. de nuevo al centro del taladro,
conecta el cabezal y si es preciso el refrigerante y se desplaza
con el avance de rebaje a la profundidad de rebaje programada
5 Si se ha programado un tiempo de espera, la hta. espera en la
base de la profundización y se sale de nuevo del taladro, ejecuta
una orientación del cabezal y se desplaza de nuevo según la
cota de excentricidad
6 A continuación, el TNC hace retornar la herramienta en
el avance de posicionamiento previo hasta la distancia de
seguridad y desde allí – en el caso de que se haya programado –
con
FMAX hasta la 2ª distancia de seguridad
