SECCIÓN 3
• DESCRIPCIÓN FUNCIONAL
INTRODUCCIÓN
Este capítulo describe cómo funciona el DGC-2020. Se proporciona una descripción detallada de cada
bloque funcional en los párrafos del apartado titulado Bloques funcionales del DGC-2020.
Las funcionalidades de medición y operación del DGC-2020 se describen en la Sección 4, Software
BESTCOMSPlus.
BLOQUES FUNCIONALES DEL DGC-2020
Para facilitar la comprensión, se ilustran las funciones del DGC-2020 en el diagrama funcional de la
Figura 3-1. Los siguientes párrafos describen detalladamente cada función.

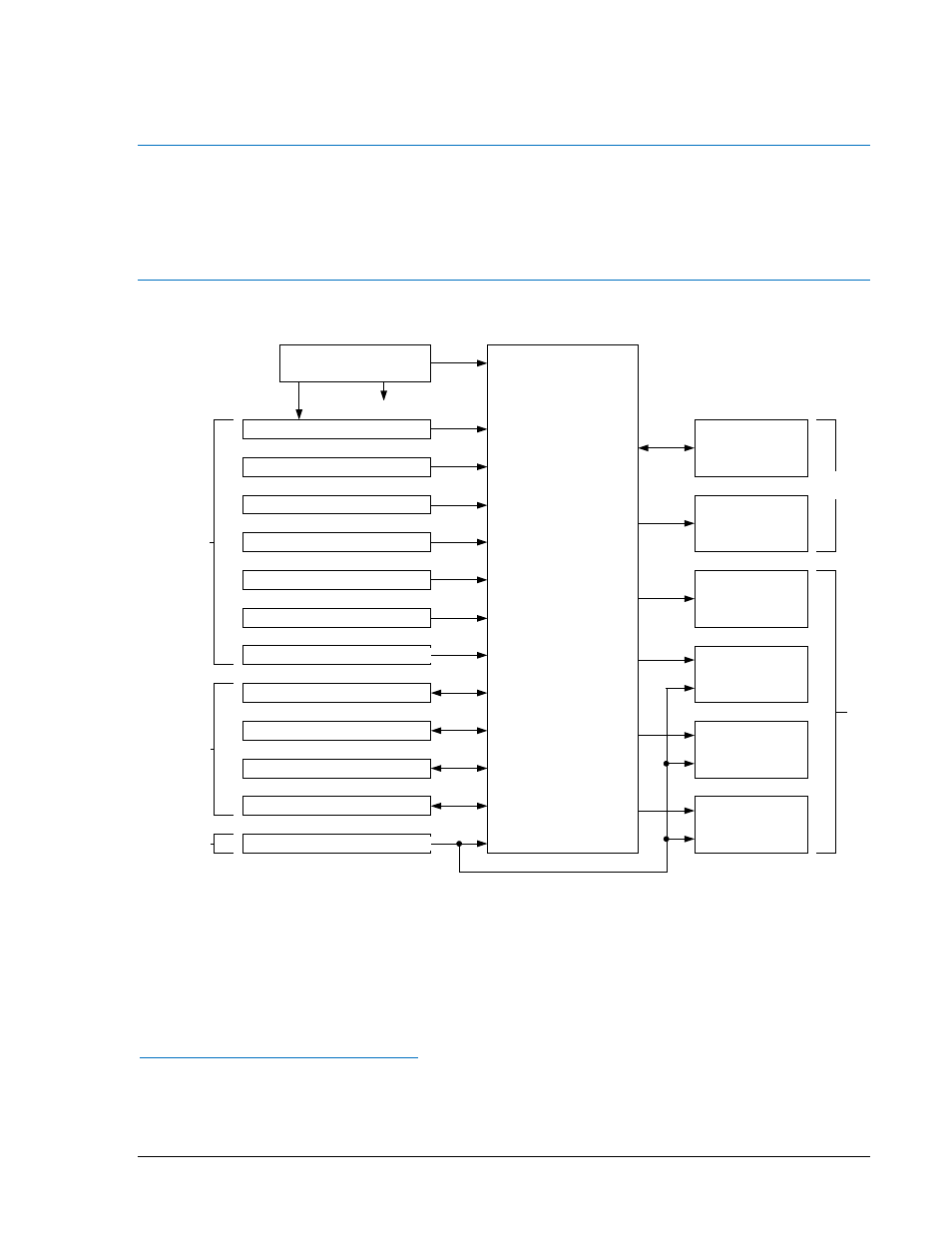

Figura 3-1 Organigrama de los bloques funcionales
Alimentación
La alimentación interna con interruptor emplea la tensión de la batería aplicada para generar una
potencia útil para los circuitos internos del DGC-2020. Esta fuente de alimentación acepta una tensión
nominal de batería de 12 ó 24 Vcc y tiene una gama de funcionamiento de 6 a 32 Vcc. Se aplica la
tensión de la batería en los bornes 2 (–) y 3 (+). La polaridad debe ser correcta. Aunque no existe ningún
riesgo de deterioro en caso de polaridad inversa, el DGC-2020 no funcionará.
Detección de la tensión de la batería
Se filtra y reduce la tensión aplicada a la unidad de alimentación para obtener un nivel adecuado para la
función de detección del microprocesador.
Microprocessor
Power Supply
Battery Voltage Sensing
Sender Input Sensing
(To Internal Circuitry)
Generator Current Sensing
Bus Voltage Sensing
Generator Voltage Sensing
MPU Speed Sensing
Programmable Dry Contact Inputs (16)
USB Com Port
J1939 CAN Com Port
RS-485 Com Port (Optional)
Modem Com Port (Optional)
Emergency Stop Contact Input
Front Panel HMI
and LCD
Remote Display
Panel Driver
(RDP-110)
Programmable
Output Contacts
(4 or 12)
Fuel Solenoid
Output Contacts
Engine Crank
Output Contacts
Pre-start Output
Contacts
P0040-04
06-20-06
Sensing
Com Ports
Sensing
HMI
Output
Contacts
Alimentación
(hacia los circuitos internos)
Detección tensión batería
Entradas por contacto seco programables (16)
Detección entrada transmisor
Detección corriente generador
Detección tensión bus
Detección tensión generador
Detección velocidad MPU
Microprocesador
Detección
Puerto com
Detección
Puerto com USB
Puerto com RS-485 (opcional)
Puerto Com J1939 CAN
Puerto com módem (opcional)
Entrada por contacto de Parada emergencial
Interfaz hombre-máquina
del panel delantero y
pantalla LCD
Driver panel de
visualización remota
(RDP-110)
Contactos de salida
programables (4 ó 12)
Contactos de salida para
el solenoide de
combustible
Contactos de salida para
el lanzamiento del motor
Contactos de salida para
el prearranque
Interfaz hombre-máquina
Contactos
de salida
