Basler Electric DGC-2020 - Manual (Página 374)

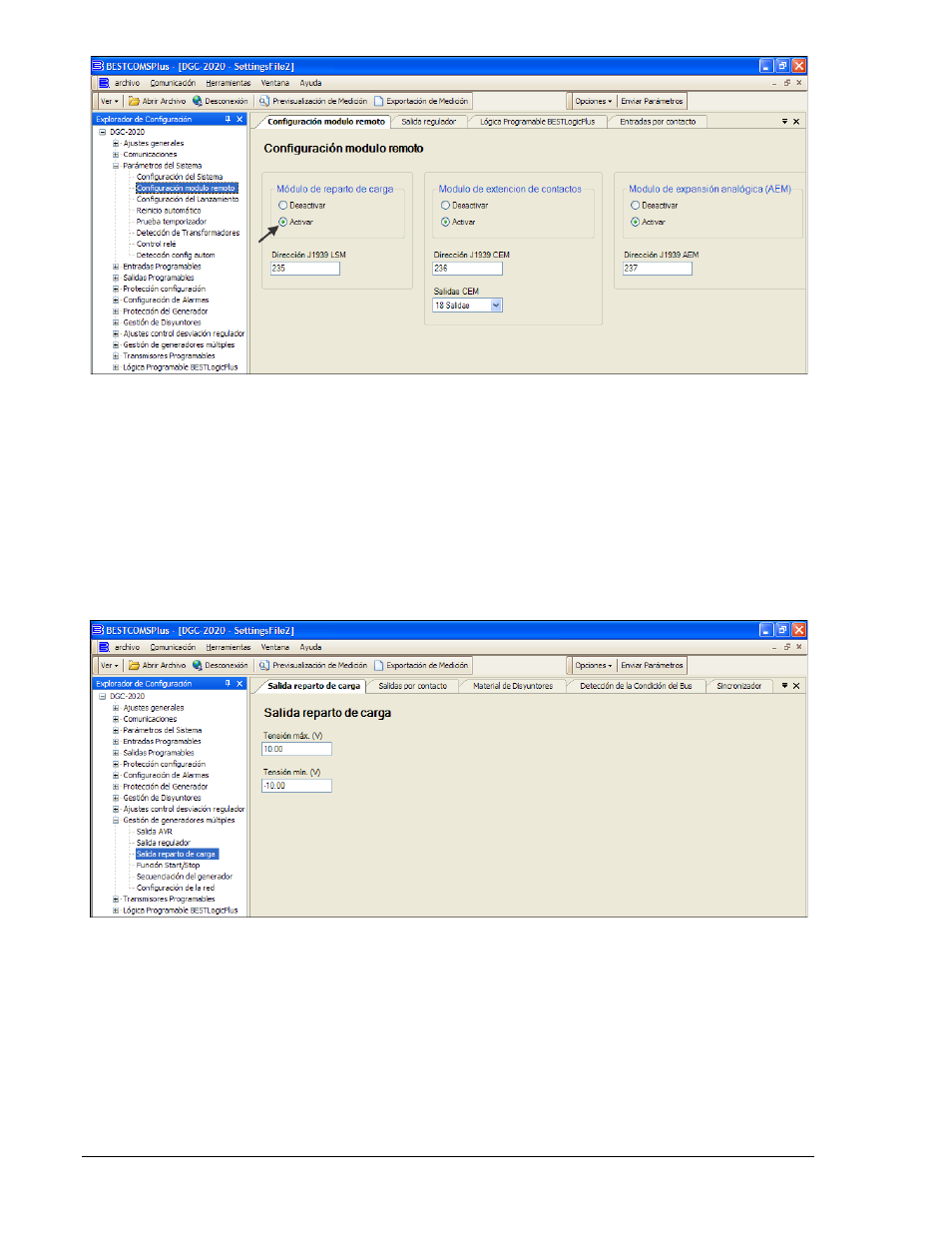

Figura 7-55. Explorador de Configuración, Parámetros del Sistema, Configuración Módulo Remoto
b. Configure el rango de tensión de la línea de reparto de carga. Si el equipo de reparto de
carga no es producido por Basler Electric, el rango de la tensión de reparto de carga utilizado
por el equipo debe ser determinado. Si el rango de tensión del DGC-2020 configurado no
coincide con los dispositivos, el correcto reparto de carga no ocurrirá. Si todos los
dispositivos son Basler Electric, un rango de 0 a 10 V es un rango conveniente. Los ajustes
para el rango de tensión de la línea de reparto de carga son encontrados en
BESTCOMSPlus bajo EXPLORADOR DE CONFIGURACIÓN
DGC-2020GESTION DE
GENERADORES MÚLTIPLES SALIDA REPARTO DE CARGA. Ver Figura 7-56.
Ruta de Navegación HMI: CONFIGURACIÓN > GESTIÓN MÚLTIP GENERA > LÍNEA
REPARTO CARGA
Figura 7-56. Explorador de Configuración, Gestión de Generadores Múltiples, Salida Reparto de Carga
i Tensión Max (V) – Este ajuste define el valor de tensión que representa 100% de
kW de carga del sistema.
ii Tensión Min (V) - Este ajuste define el valor de tensión que representa 0% de kW
de carga o no carga del sistema. Tenga cuidado de no intercambiar el min. y Max. Si
el min. y el Max fueran intercambiados en todas las máquinas, el sistema
probablemente trabaje; de otro modo, las máquinas configuradas correctamente
tratarán de motorizar a aquellas con min. y Max intercambiado.
iii Una vez que la máquina está configurada y operando correctamente, la tensión de la
línea de reparto de carga puede ser medida para determinar la carga del sistema. Si
la tensión es 33% del rango por encima del máximo, el sistema está 33% cargado. Si
7-52 DGC-2020 Instalación 9400272990 Rev X
