Salidas analógicas remotas
Un AEM-2020 (Módulo de Expansión de Contacto) opcional provee cuatro salidas analógicas.
Hay que seleccionar el parámetro A y el tipo de salida B . Cuando está activada, una alarma de tipo Fuera
de gama C avisa al usuario que hay un circuito abierto o deteriorado en una salida analógica. Un
parámetro de temporización de la activación D retrasa el anuncio de la alarma Fuera de gama.
Las gamas deben haberse ajustado para el tipo de salida seleccionado. El dato Param Min E está
relacionado con el dato Min Output Current F (corriente de salida mín.) o el dato Min Output Voltage G
(tensión de salida mín.) y el dato Param Max H está relacionado con el dato Max Output Current I o Max
Output Voltage J .
Se desactiva una salida analógica cuando el parámetro de Configuración de alarma está en “None”/”No
hay”. El estado de las salidas analógicas remotas está disponible en la lógica programable de
BESTlogicPlus cuando se selecciona “Status Only” / “Estado únicamente”.
Las salidas analógicas remotas están incorporadas en el esquema de lógica programable del
BESTlogicPlus mediante la selección del grupo de E/S en BESTlogicPlus. Para más detalles, consulte la
Sección 5, Lógica Programable BESTlogicPlus.
Los ajustes del BESTCOMSPlus para las salidas analógicas remotas (DGC-2020, Entradas
programables, Salidas remotas analógicas) se ilustran en la Figura 4-43. Se ilustra la Salida analógica
n°1.

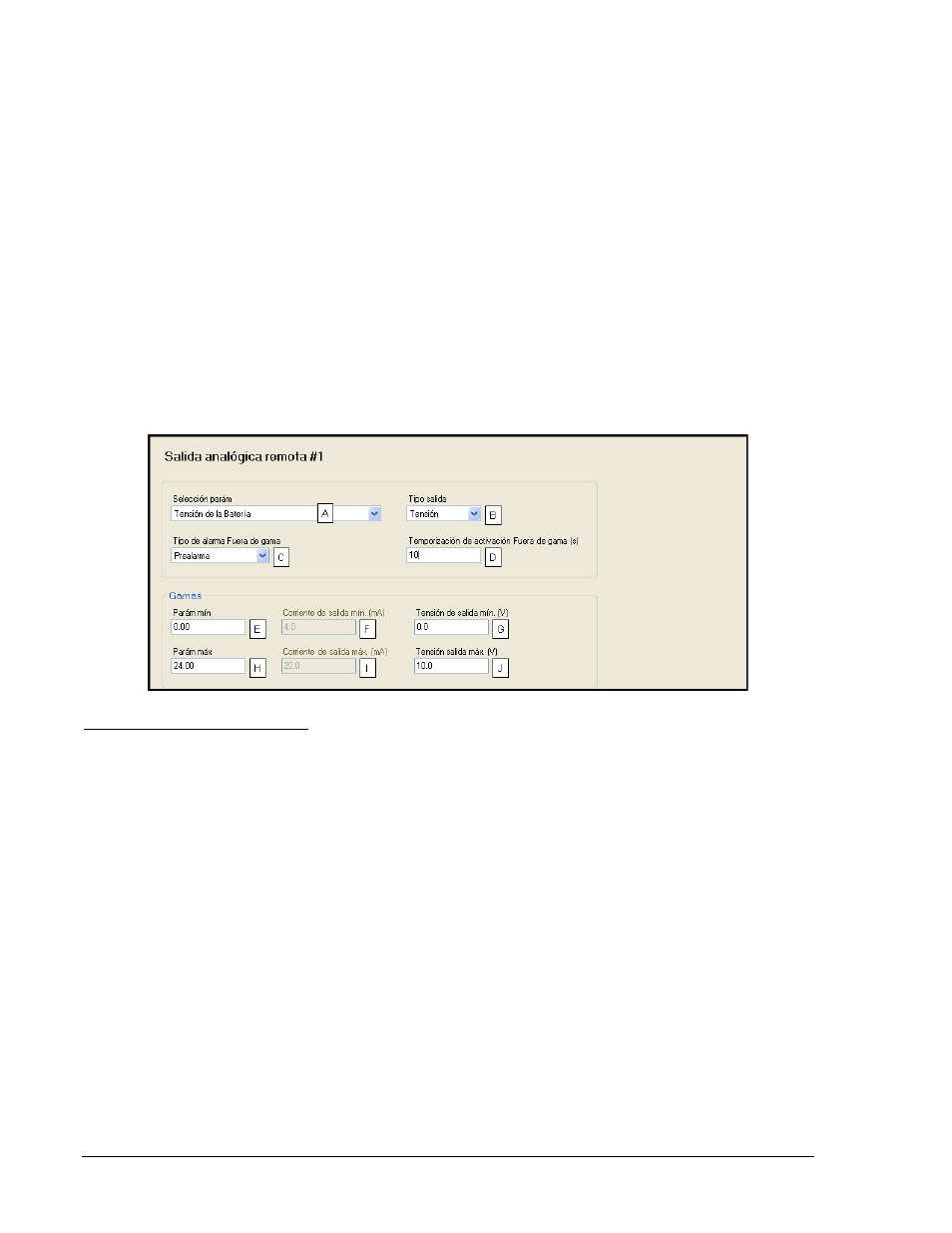

Figura 4-414. Ajustes de las salidas analógicas remotas
A Selección del parámetro: Presión del aceite, Tensión de la batería, Temperatura del refrigerante,
Régimen, Nivel del combustible, VAB generador, VBC generador, VCA generador, VAN generador, VBN
generador, VCN generador, Frecuencia del bus, Tensión del bus, Frecuencia del generador, Factor de
potencia del generador, IA generador, IB generador, IC generador, kW A, kW B, kW C, kW Total, kVA A,
kVA B, kVA C, kVA Total, Entrada analógica 1-8, Entrada RTD 1-8 o Entrada termopar 1-2. Presión de
Envio de Combustible, kvar A, kvar B, kvar C, kvar Total, Presión de Riel de Medición Inyector,
Combustible Total Usado, Temperatura de Combustible, Temperatura Aceite Motor, Temperatura
intercooler de Motor, Presión Refrigerante, Tasa de Combustible, Presión de Boots, Temperatura de
Toma de Aire, Temperatura de Aire de Carga, Carga de Porcentaje de Motor.
B Tipo de salida: Tensión o Corriente.
C Configuración de la alarma Fuera de gama: No hay, Alarma, Prealarma o Estado únicamente.
D Temporización de activación de la alarma Fuera de gama: Ajustable de 0 a 300 s, por incrementos de
1 s.
E Parámetro mínimo: de –99,999.0 a +99,999.0, por incrementos de 0.1.
F Corriente de salida mínima: Ajustable de 4 a 20 mA, por incrementos de 0,1 mA.
G Tensión de salida mínima: Ajustable de 0 a 10 V, por incrementos de 1 V.
H Parámetro máximo: de –99,999.0 a +99,999.0, por incrementos de 0.1.
I Corriente de salida máxima: Ajustable de 4 a 20 mA, por incrementos de 0,1 mA.
J Tensión de salida máxima: Ajustable de 0 a 10 V, por incrementos de 0.1 V.
