Transformadores de Censado (Figura 7-8).Note: Haga clic en el botón Datos Nominales para hace
cambios.
Ruta de Navegación HMI: CONFIGURACIÓN > PARÁM SISTEMA > DETECCIÓN TRANS
1. Voltios Primarios TP Generador – Este parámetro define la tensión primaria de los transformadores
de potencial (TP). Si no se utiliza TP, deje este como su valor por defecto.
2. Voltios Secundarios TP Generador – Este ajuste define la tensión secundaria de los transformadores
de potencial (TP). Este parámetro debe ser inferior a 576 Vac porque esa es la tensión máxima de
entrada que puede ser medida por el DGC-2020. Si no es usado PT, deje este como su valor por
defecto.
3. Voltios Primarios TP Barra: Definir la tensión primaria de los transformadores de potencial (TP). Si no
se utiliza TP, esto puede dejarse como su valor por defecto.
4. Voltios Secundarios TP Barra - Este parámetro define la tensión secundaria de los transformadores
de potencial (TP). Ésta debe ser inferior a 576 Vac porque esa es la tensión máxima de entrada que
puede ser medida por el DGC-2020. Si no se utiliza TP, esto puede dejarse como su valor por
defecto.
5. Amperios Primarios TC Generador: Este parámetro define la corriente primaria del transformador de
corriente (TC) en Amperios. El secundario deberá ser de 1ª o 5ª, y se determina por la configuración
del DGC-2020 por el código de estilo indicado en el DGC-2020.
6. Factor de Escala de Línea Baja del CT del Generador – Este ajuste es usado para automáticamente
ajustar el ajuste de Amps del Primario del CT del Gen en aplicaciones que pueden utilizar más de un
tipo de conexión de grupo electrógeno.

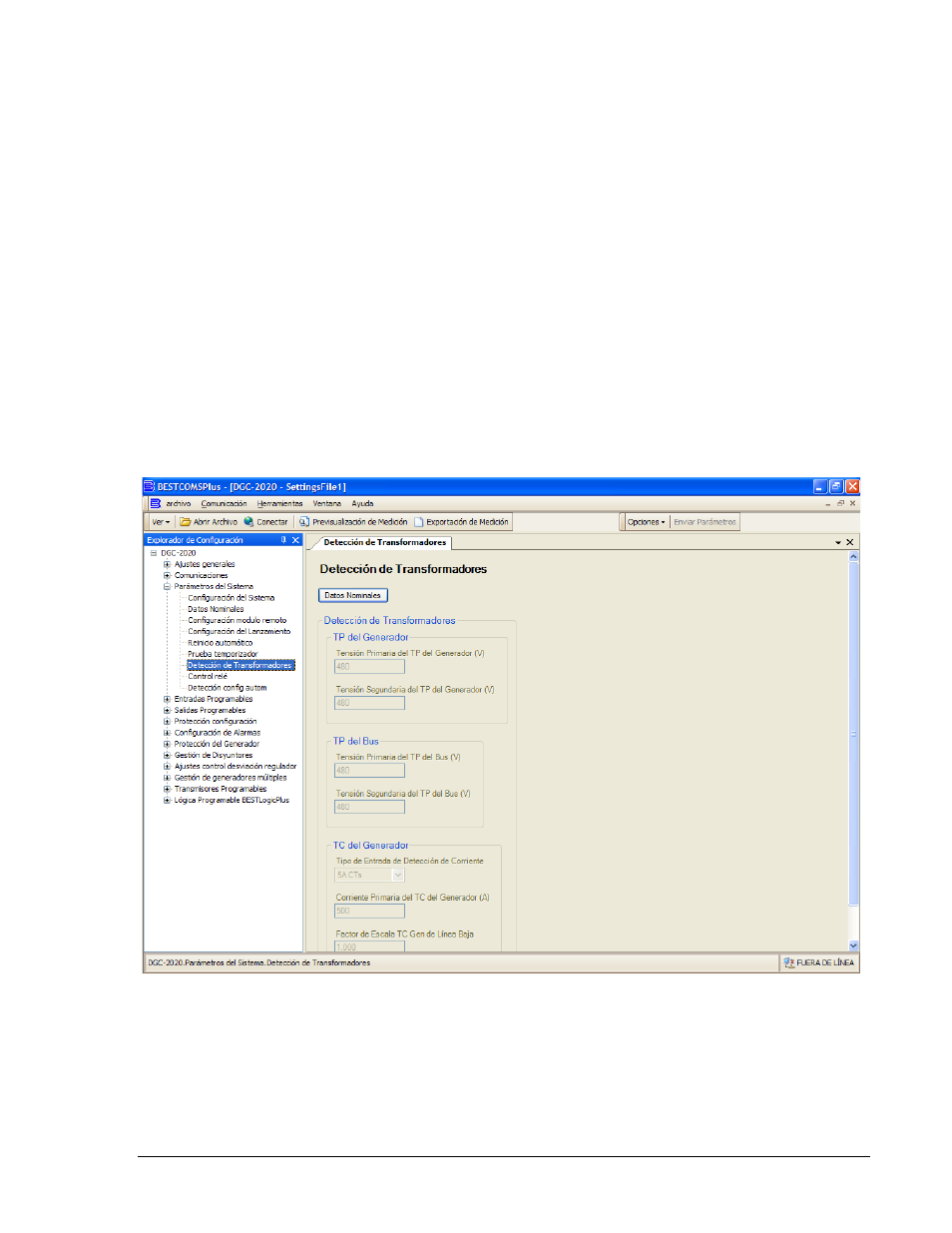

Figura 7-8. Explorador de Configuración, Parámetros del Sistema, Transformadores de Sensado
9400272990 Rev X DGC-2020 Instalación 7-7
