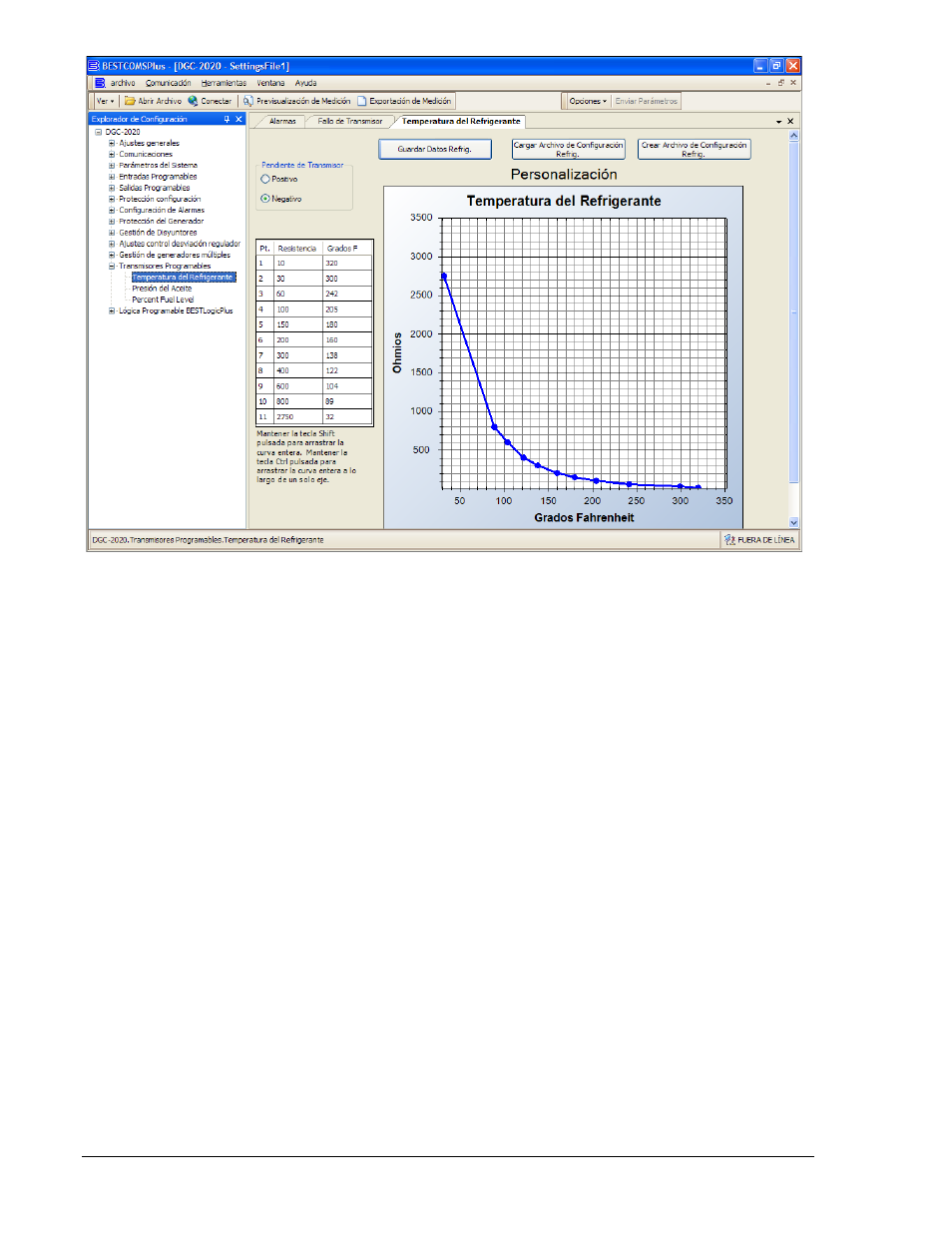

Figura 7-15. Explorador de Configuración, Transmisores Programables, Temperatura del Refrigerante
Presión de Aceite (Figura 7-16)
1. El transmisor de presión de aceite puede ser configurado mediante la selección de uno de los tipos
que viene como parte de la biblioteca de transmisores de BESTCOMSPlus haciendo clic en Cargar
Archivo Ajustes Aceite y seleccionando el transmisor correspondiente.
2. Si ningún archivo de transmisores coincide con el transmisor utilizado, cada uno de los puntos de
resistencia con la presión de aceite puede ser modificada mediante el establecimiento de valores
numéricos en la tabla, o arrastrando los puntos de la gráfica de la característica deseada.
Información sobre las características del transmisor debería obtenerse del fabricante del transmisor.
3. Seleccione la pendiente del transmisor Positivo o Negativo necesarias para que el gráfico del
transmisor.
4. Haga clic en Guardar Datos de Aceite para guardar los datos en el archivo de configuración actual.
5. Si desea guardar datos nuevos de transmisores como archivo de la biblioteca, haga clic en Crear
Archivo Ajustes de Aceite y escriba un nombre de archivo y ubicación para guardar el archivo.
6. Presione en Enviar Ajustes en BESTCOMSPlus para enviar los ajustes del transmisor al DGC-2020.
7-12 DGC-2020 Instalación 9400272990 Rev X
