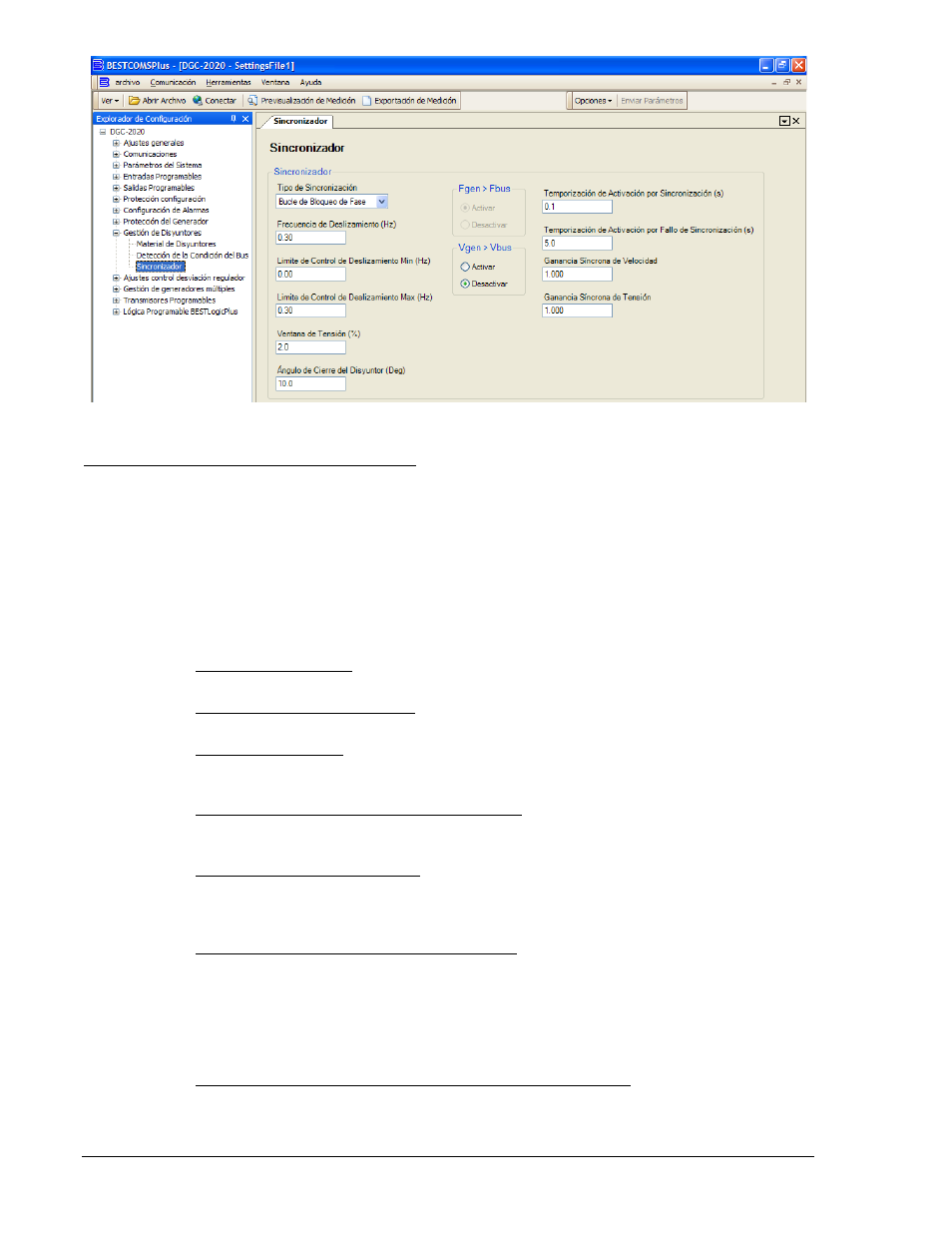

Figura 7-45. Explorador de Configuración, Gestión de Disyuntores, Material de Disyuntores,
Sincronizador
Sincronizador Anticipador vs. Fase Enganchada
Si Lazo de Fase enganchado es seleccionado, el sincronizador llevará el ángulo entre el generador y
el bus a cero, y llevará la tensión entre el generador y el bus así las diferencias es menos que la
diferencia permitida establecida por el usuario.
Si sincronización Anticipativo es seleccionada, el sincronizador controla el desplazamiento de
frecuencia entre el generador y el bus. El sincronizador calcula el tiempo de la señal de cierre para
permitir al interruptor del generador ser cerrado cuando el ángulo de fase entre las dos fuentes es
cero grados. Este calculo toma en cuente la tase de deslizamiento, el tiempo de cierre del interruptor
y las diferencias de ángulos de fase.
Para cualquier tipo de sincronizador, necesitará ingresar ajustes para los siguientes parámetros:
a. Tipo de Sincronizador. Seleccione Anticipativo o Bucle de Bloqueo de Fase como tipo de
sincronizador.
b. Frecuencia de Desplazamiento. El ajuste de frecuencia de desplazamiento es la máxima
frecuencia de desplazamiento que es en efecto para que un cierre del interruptor ocurra.
c. Ventana de Tensión. La ventana de tensión es el máximo porcentaje de diferencia de
tensión entre el generador y el bus que esta en efecto para que el cierre del interruptor
ocurra.
d. Límite Control de Deslizamiento Min/Max. (Sincronizador de fase Enganchada
únicamente) Estos ajustes provee control de frecuencia de deslizamiento mientras está
en sincronización de fase enganchada.
e. Angulo de Cierre del Interruptor. (Sincronizador de fase únicamente). El ángulo de cierre
del interruptor es el máximo ángulo de fase desde ángulo de fase 0 grados que es en
efecto para que un cierre del interruptor ocurra. Esto es a veces referido como “ventana
de ángulo” o “ventana de fase”
f. Temporización de Activación por Sincronismo. El retardo de activacíon de sincronización
es la duración de tiempo para la sincronización de las condiciones se deben cumplir.
Tensión del generador y del bus debe situarse dentrodel rango aceptable para la
duración del retardo de activación de sincronización. Además, la siguente condición
debe cumplirse cuando está en modo Lock de Fase. Ángulos del generador y bus de
fase debe situarse dentro del rango de ángulo de cierre disyuntor aceptable para la
duración del retardo de activación de sincronización.
g. Temporización de Activación por Fallo de Sincronización. El retardo de fallo de
sincronismo es el tiempo máximo permitido para que la sincronización ocurra. Si el
retardo de falla de sincronismo expira antes que el cierre del interruptor ocurra, una
prealarma de Falla de Sincronismo es anunciada, y el sincronizador es reseteado. El
