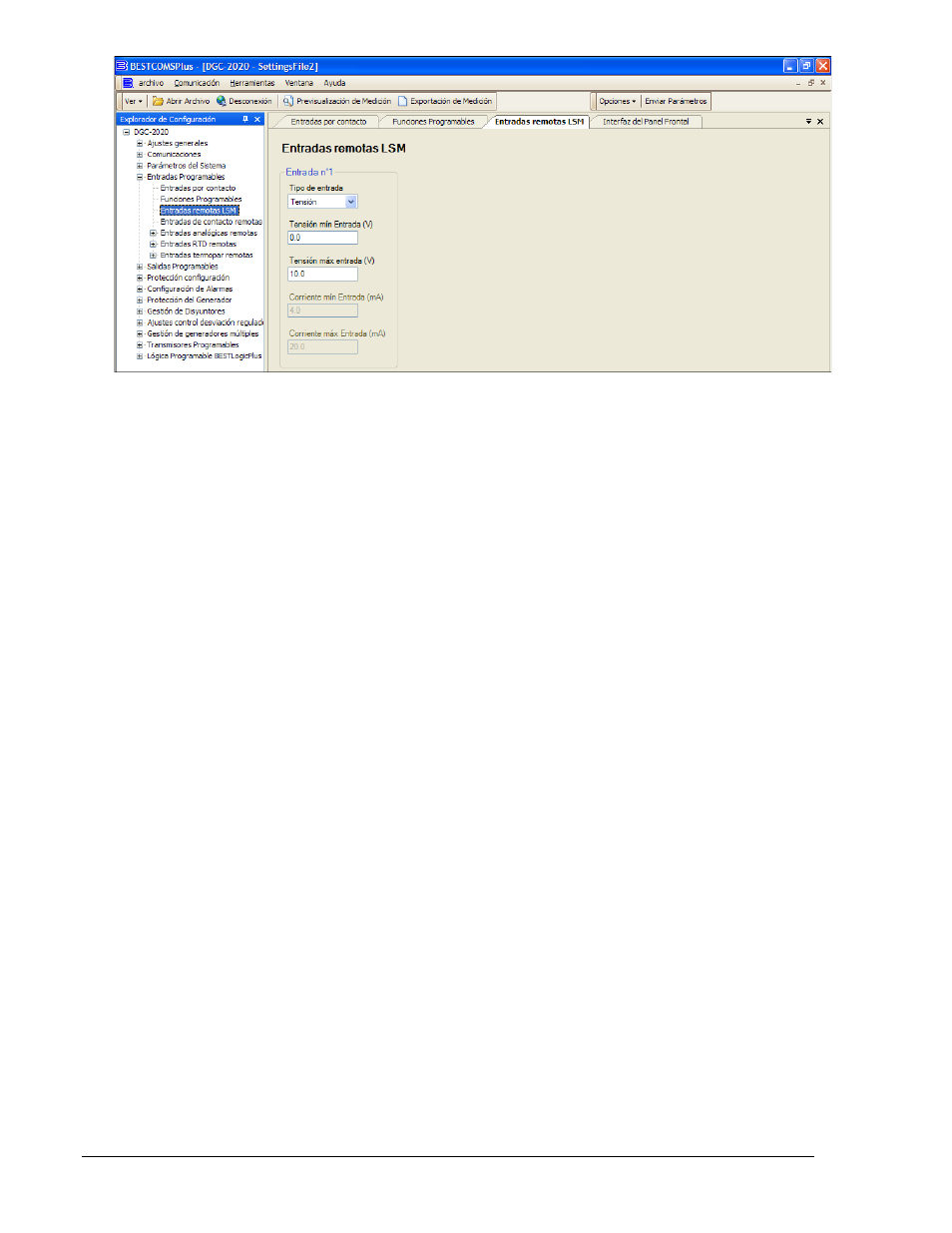

Figura 7-24. Explorador de Configuración, Entradas Programables, Entradas Remotas LSM
Estos parámetros a ser configurados son:
1. Tipo de Entrada – Seleccione Tensión para entradas de 0-10 Vdc o Corriente para entradas de 4-20
mA.
2. Tensión de Entrada Min (V) – Este ajuste define la minima tensión válida esperada desde el
transductor o dispositivo conectado a esta entrada. Tensión por debajo de este será limitado a este
valor. La tensión de entrada minima puede ser únicamente establecida cuando el parámetro Tipo de
Entrada está configurado a Tensión.
3. Tensión de Entrada Max (V) – Este ajuste define la máxima tensión válida esperada desde el
transductor o dispositivo conectado a esta entrada. Tensión por encima de este será limitado a este
valor. La tensión de entrada máxima puede ser únicamente establecida cuando el parámetro Tipo de
Entrada está configurado a Tensión.
4. Corriente de Entrada Min (mA) – Este ajuste define la minima corriente válida esperada desde el
transductor o dispositivo conectado a esta entrada. Corriente por debajo de este será limitado a este
valor. La corriente de entrada minima puede ser únicamente establecida cuando el parámetro Tipo
de Entrada está configurado a Corriente.
5. Corriente de Entrada Max (mA) – Este ajuste define la máxima corriente válida esperada desde el
transductor o dispositivo conectado a esta entrada. Corriente por encima de este será limitado a este
valor. La corriente de entrada máxima puede ser únicamente establecida cuando el parámetro Tipo
de Entrada está configurado a Corriente.
Configurando Entradas de Contacto Remotas en el CEM-2020. Ver la Figura 7-25.
Ruta de Navegación HMI: CONFIGURACIÓN > ENTRADAS PROGRAMABLES > ENTRADAS
CONFIGURABL
Los ajustes de esta son deshabilitados a menos que el CEM-2020 (Modulo de Expansión de Contactos)
haya sido habilitado como se explicó previamente
7-22 DGC-2020 Instalación 9400272990 Rev X
