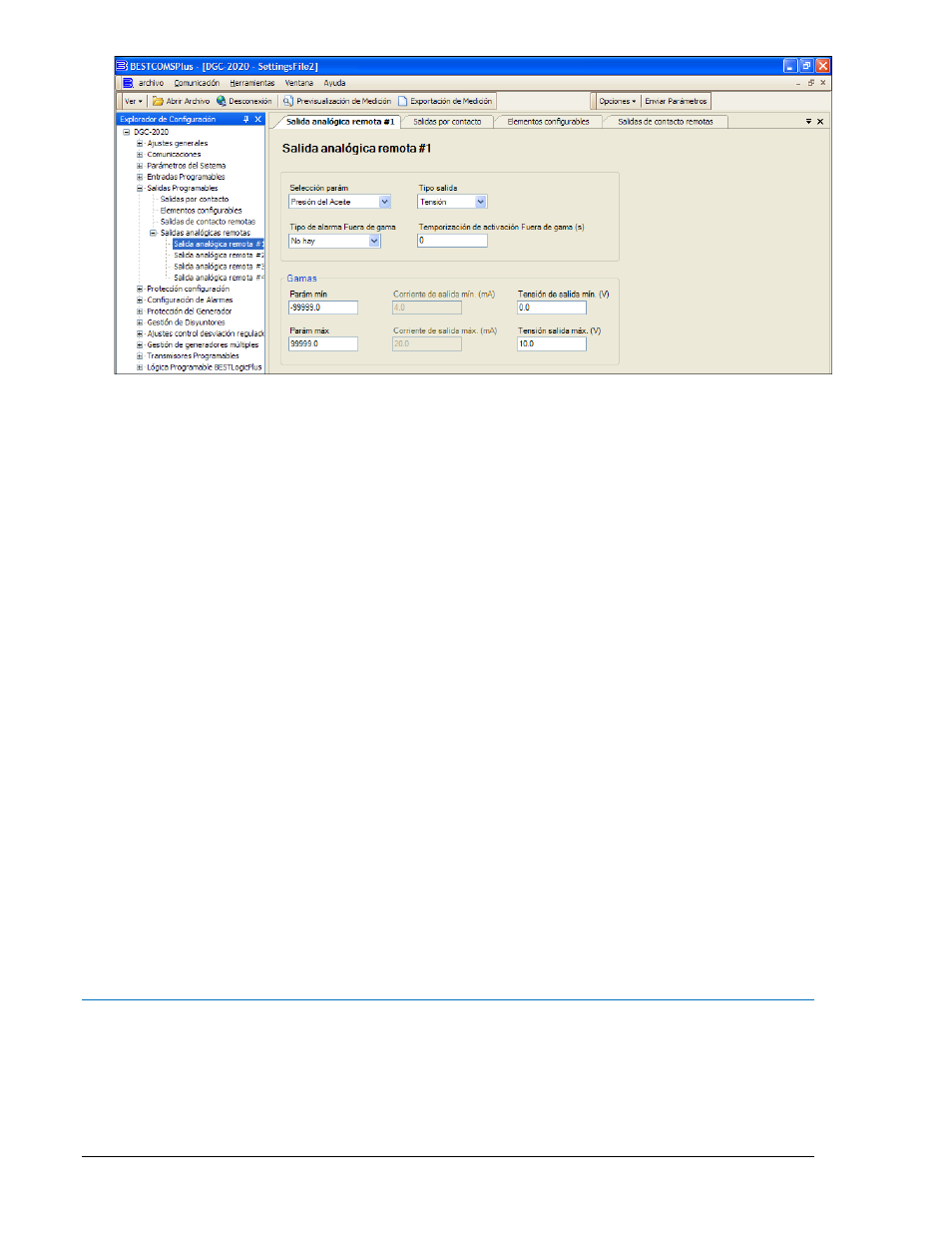

Figura 7-35. Explorador de Configuración, Salidas Programables, Salidas Analógicas Remotas
Configure los siguientes parámetros:
1. Selección de Parámetros – Estos ajustes define el parámetro medido dentro del DGC-2020 (por
ejemplo presión del aceite, temperatura del refrigerante, etc.) que es asignado para manejar a salida
analógica. El rango del parámetro y el rango de salida son configurados para que el rango del
parámetro medido sea escalado al rango de la salida analógica. Así, cuando el parámetro medido
está al máximo del rango del programa, la salida analógica esta al máximo de su rango de salida.
2. Tipo de Salida – Seleccione Tensión o Corriente para tipo de salida.
3. Tipo de Alarma Fuera de Rango – Seleccione para anunciar una alarma o prealarma si el parámetro
medido está fuera del rango asignado por el ajuste de parámetro mínimo y máximo.
4. Temporización de Activación de Alarma Fuera de Rango – Este ajuste define la duración que una
condición de fuera de rango debe ser verdadera antes de que una sea anunciada.
5. Mínimo Parámetro – Este ajuste define el valor mínimo que será mostrado para el parámetro que
está siendo medido.
6. Máximo Parámetro – Este ajuste define el valor máximo que será mostrado para el parámetro que
está siendo medido.
7. Corriente de Salida Min (mA) – Si el Tipo de Salida Analógica está configurado para Corriente,
establezca esto para el nivel de corriente de salida a ser suministrada cuando el parámetro medido
está al mínimo. Este ajuste es deshabilitado cuando el tipo de salida es puesta a Tensión.
8. Corriente de Salida Máx (mA) – Si el Tipo de Salida Analógica está configurado para Corriente,
establezca esto para el nivel de corriente de salida a ser suministrada cuando el parámetro medido
está al máximo. Este ajuste es deshabilitado cuando el tipo de salida es puesta a Tensión.
9. Tensión de Salida Min (V) – Si el Tipo de Salida Analógica está configurado para Tensión,
establezca esto para la tensión de salida a ser suministrada cuando el parámetro medido está al
mínimo. Este ajuste es deshabilitado cuando el tipo de salida es puesta a Corriente.
10. Tensión de Salida Máx (V) – Si el Tipo de Salida Analógica está configurado para Tensión,
establezca esto para la tensión de salida a ser suministrada cuando el parámetro medido está al
máximo. Este ajuste es deshabilitado cuando el tipo de salida es puesta a Corriente
Control del Interruptor del Generador y Bus
El DGC-2020 tiene la capacidad de controlar automáticamente el interruptor del generador. El usuario
tiene la capacidad de controlar el interruptor a través de las entradas físicas mediante el uso de lógica
programable del BESTlogicPlus. Entradas físicas también pueden ser configuradas a través de la lógica
para la implementación de comandos de abrir y cerrar el interruptor del generador.
El DGC-2020 puede controlar automáticamente el interruptor del generador mediante las siguientes
condiciones.
• La unidad esta en AUTO y uno de lo siguiente es verdad:
7-32
DGC-2020 Instalación 9400272990 Rev X
