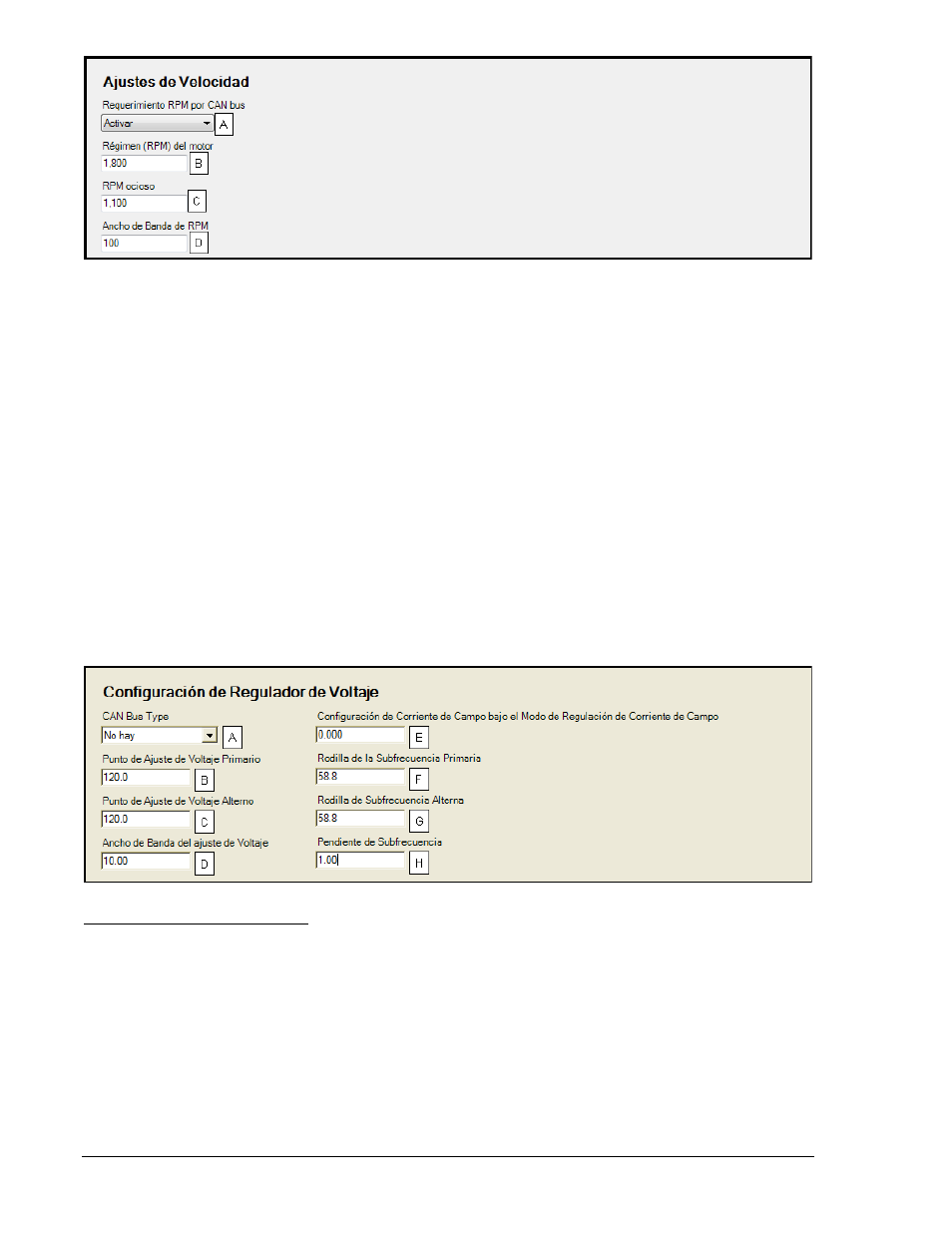

Figura 4-21. Ajustes de velocidad
Configuración del regulador de tensión
El DGC-2020 transmite los parámetros de punto de ajuste de tensión y compensación de subfrecuencia
a reguladores de tensión Marathon DVR200E+. La pantalla Voltage Regulator Setup (Configuración de
regulador de tensión) (Figura 4-21) se encuentra en BESTCOMSPlus
® Settings Explorer (Explorador de
ajustes) en la categoría Communications (Comunicaciones), CAN bus (Bus de la CAN). El ajuste CAN
bus Type (Tipo de bus de la CAN)
A le permite al usuario seleccionar qué tipo de bus de la CAN se utiliza
para transmitir parámetros al regulador de tensión. El valor Primary Voltage Setpoint (Punto de ajuste
primario de tensión)
B representa el punto de ajuste normal deseado para la tensión del sistema. El
Alternate Voltage Setpoint (Punto de ajuste de tensión alternativo) C se transforma en el punto de ajuste
de tensión deseado del sistema cuando el Traspaso a línea baja es verdadero (true). El intervalo en el
cual el DGC-2020 puede desviarse del reparto de var del regulador de tensión y del ajuste de tensión se
puede configurar mediante el ajuste Voltage Adjust Bandwidth
D (Ancho de banda de ajuste de tensión).
Cuando el DVR2000E+ está en el modo Field Current Regulation (Regulación de corriente de campo,
FCR), el punto de ajuste normal deseado de la corriente de campo se establece usando el ajuste Field
Current (Corriente de campo)
E . El ajuste Underfrequency Knee Primary (Codo de subfrecuencia
primaria) F permite ajustar la tensión de codo normal deseada de la subfrecuencia. Cuando low line
override (traspaso a línea baja) es verdadero (true), Alternate Underfrequency Knee (Codo alterno de
subfrecuencia)
G se transforma en la tensión de codo activo de la subfrecuencia. También se puede
especificar el valor del ajuste Underfrequency Slope (Pendiente de subfrecuencia) H deseado.
Figura 4-212. Configuración de Regulador de Voltaje
A CAN bus Type: No hay, Marathon, Basler, or J1939
B Punto de Ajuste de Voltaje Primario: Ajustable de 100 a 600 en incrementos de 0.1
C Punto de Ajuste de Voltaje Alterno: Ajustable de 100 a 600 en incrementos de 0.1
D Ancho de Banda del ajuste de Voltaje: Ajustable de 0 a 3000 en incrementos de 1
E Configuración de Corriente de Campo bajo el Modo Regulación de Corriente de Campo: Ajustable de
0 a 3000 en incrementos de 1
F Rodilla de Subfrecuencia Primaria: Ajustable de 40 a 70 en incrementos de 0.1
G Rodilla de Subfrecuencia Alterna: Ajustable de 40 a 70 en incrementos de 0.1
H Pendiente de Subfrecuencia: Ajustable de 100 a 500 en incrementos de 1
4-30 DGC-2020 Software BESTCOMSPlus ® 9400272990 Rev X
