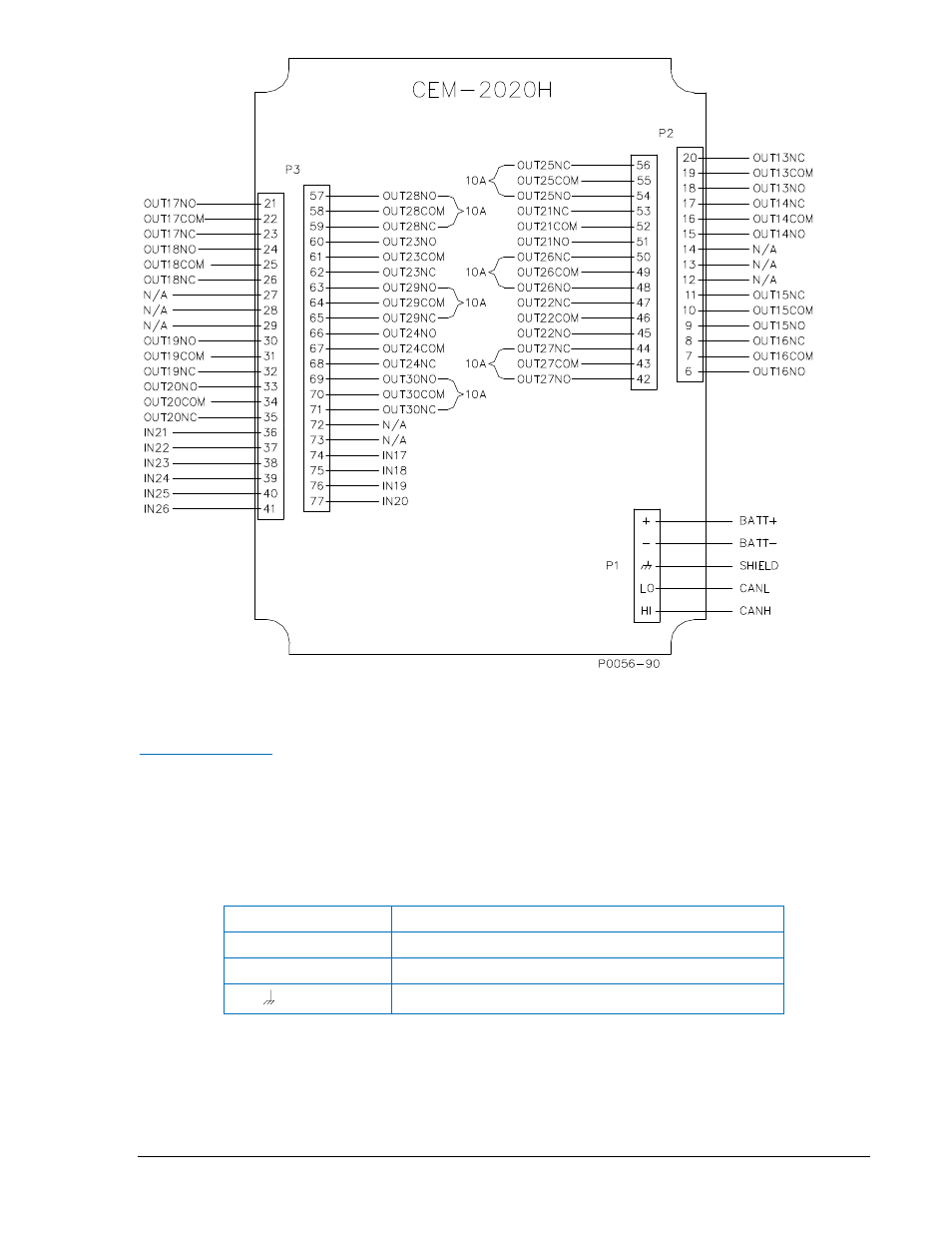

Figura 10-4. Bornes de Entrada de Contacto y de Salida de Contacto del CEM-2020H
Interfaz CAN Bus
Estos terminales permiten la comunicación mediante el protocolo SAE J1939, así como una
comunicación de alta velocidad entre el modulo de expansión de contacto y el DGC-2020. Se
recomienda utilizar un cable blindado de par trenzado para las conexiones entre el CEM-2020 y el DGC-
2020. Los bornes de la interfaz CAN Bus se indican en el Cuadro 10-2. Referirse a la Figura 10-5 y
Figura 10-6.
Cuadro 10-2. Bornes de la Interfaz CAN Bus
Borne Descripción
P1- HI (CAN H) Conexión alta CAN (cable amarillo)
P1- LO (CAN L) Conexión baja CAN (cable verde)
P1- (SHIELD)
Conexión sumidero CAN
9400272990 Rev X DGC-2020 CEM-2020 (Módulo de Expansión de Contacto) 10-9
