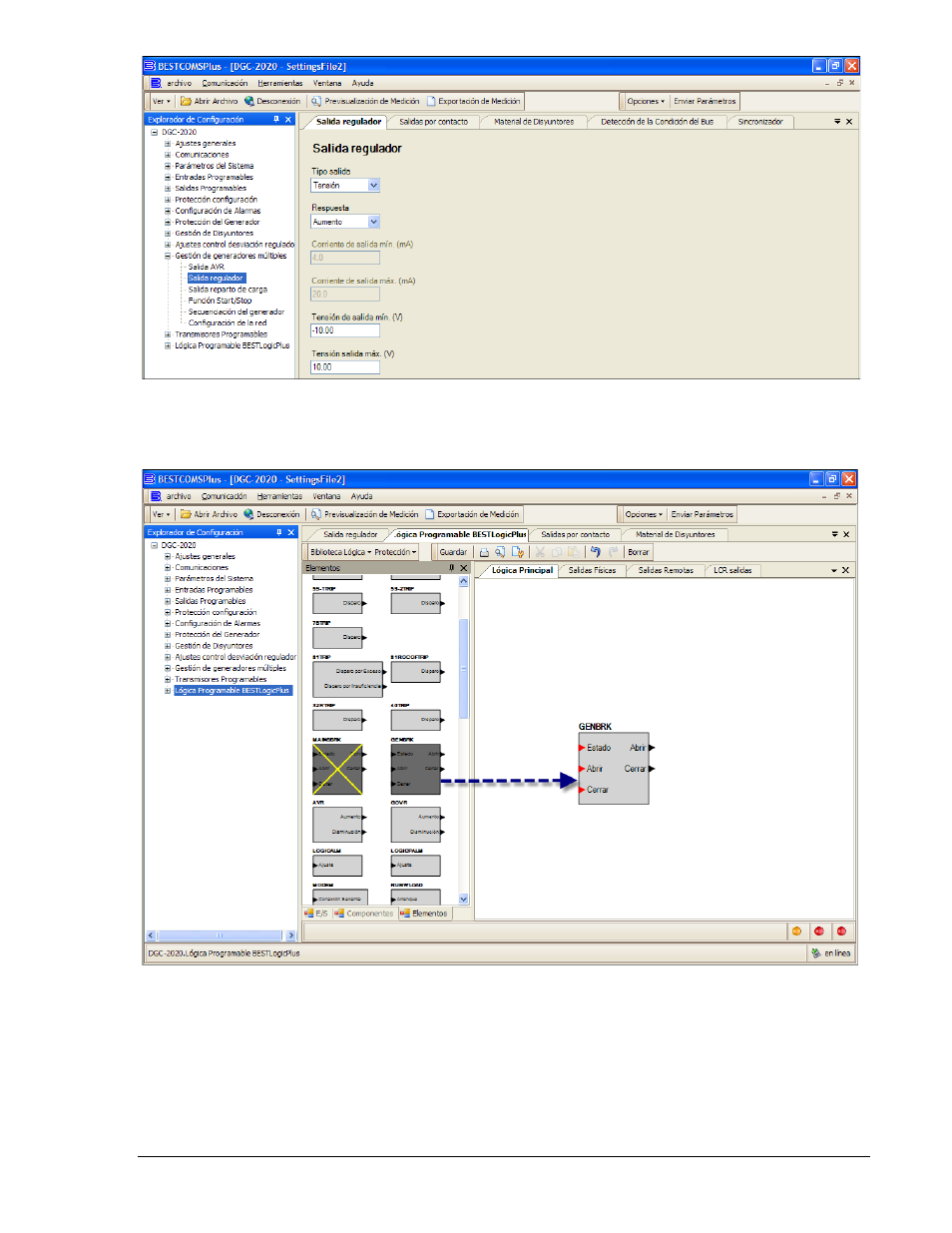

Figura 7-49. Explorador de Configuración, Gestión de Generadores Múltiples, Salida del Regulador
12. Configure una lógica programable para permitir al DGC-2020 sincronizarse con el generador y cerrar
el interruptor del generador. En la Lógica Programable del BESTlogicPlus, haga clic en los
Elementos y arrástrelo el elemento Interruptor Gen en su lógica principal. Ver Figura 7-50.
Figura 7-50. Explorador de Configuración, Lógica Programable del BESTlogicPlus (Paso 12)
13. Luego, haga clic en partitura E/S, arrastre las entradas asignadas en el paso 3 a la lógica principal, y
conéctelas a la entrada apropiada o salida del bloque del Interruptor del Generador. Note que el
“Open Gen Breaker” y “Close Gen Breaker” son entradas al bloque del interruptor del generador, y
son usadas para requerir una apertura o cierre del interruptor a través de una entrada de contacto.
Las “Gen 52 Open” y “Gen 52 Close” son salidas desde el DGC-2020 al interruptor físico. El DGC-
2020 abre y cierra el interruptor del generador a través de estas señales de control. Ver Figura 7-51.
9400272990 Rev X DGC-2020 Instalación 7-45
