temporización correspondiente a 59 B . El usuario puede seleccionar también un anuncio de sobretensión
para activar una prealarma C (advertencia) o alarma C (parada). Asimismo, el usuario puede configurar un
anunció de sobretensión para cerrar una salida programable.
El ajuste de histéresis D funciona como una pérdida de señal de sobretensión evitando la interrupción
rápida de la salida de la excitación.
El ajuste del valor mínimo del factor escala E se utiliza para configurar automáticamente los ajustes de
excitación de sobretensión en aplicaciones que pueden utilizar más de un tipo de conexión del grupo
electrógeno. El ajuste del factor escala se aplica cuando el DGC-2020 detecta el cierre de un contacto en
una salida de contacto programada para activar la escala de los ajustes de protección. El ajuste del valor
del factor escala funciona como multiplicador de los ajustes de excitación. Por ejemplo, si el DGC-2020
recibe una entrada de contacto del factor escala y el ajuste del factor escala es 2.000, el ajuste de
excitación se duplicará. (2.000 x PU).
Se desactiva el elemento cuando el parámetro de Configuración de alarma está en “None”/”No hay”. El
estado del elemento está disponible en la lógica programable de BESTlogicPlus cuando se selecciona
“Status Only” / “Estado únicamente”.
Los ajustes que están relacionados a los valores de la máquina pueden ser ajustados en unidades de
tensión reales o valores por unidad
F . Cuando una unidad nativa está editada, el BESTCOMSPlus
automáticamente recalcula el valor por unidad basado en el ajuste de la unidad nativa y el parámetro de
datos nominales (en la pantalla Parámetro de Sistema, Datos Nominales) asociada con él. Cuando un
valor por unidad es editado, BESTCOMSPlus automáticamente recalcula el valor nativo basado en el
ajuste por unidad y el parámetro datos nominales asociado con él.
Una vez que todos los valores por unidad están asignado, si los parámetros de datos nominales son
cambiados, el BESTCOMSPlus automáticamente recalcula todos los ajustes de unidad nativa basados
en los parámetros de datos nominales modificados.
Los siguientes ajustes tienen unidades nativas de Tensión Secundaria, y los valores de dato nominales
asociados con ellos es Tensión Nominal Secundaria (en la pantalla Parámetro de Sistema, Datos
Nominales)
• Excitación Trifásica Sobretensión 59-1
• Excitación Monofásica Sobretensión 59-1
• Excitación Trifásica Sobretensión 59-2
• Excitación Monofásica Sobretensión 59-1

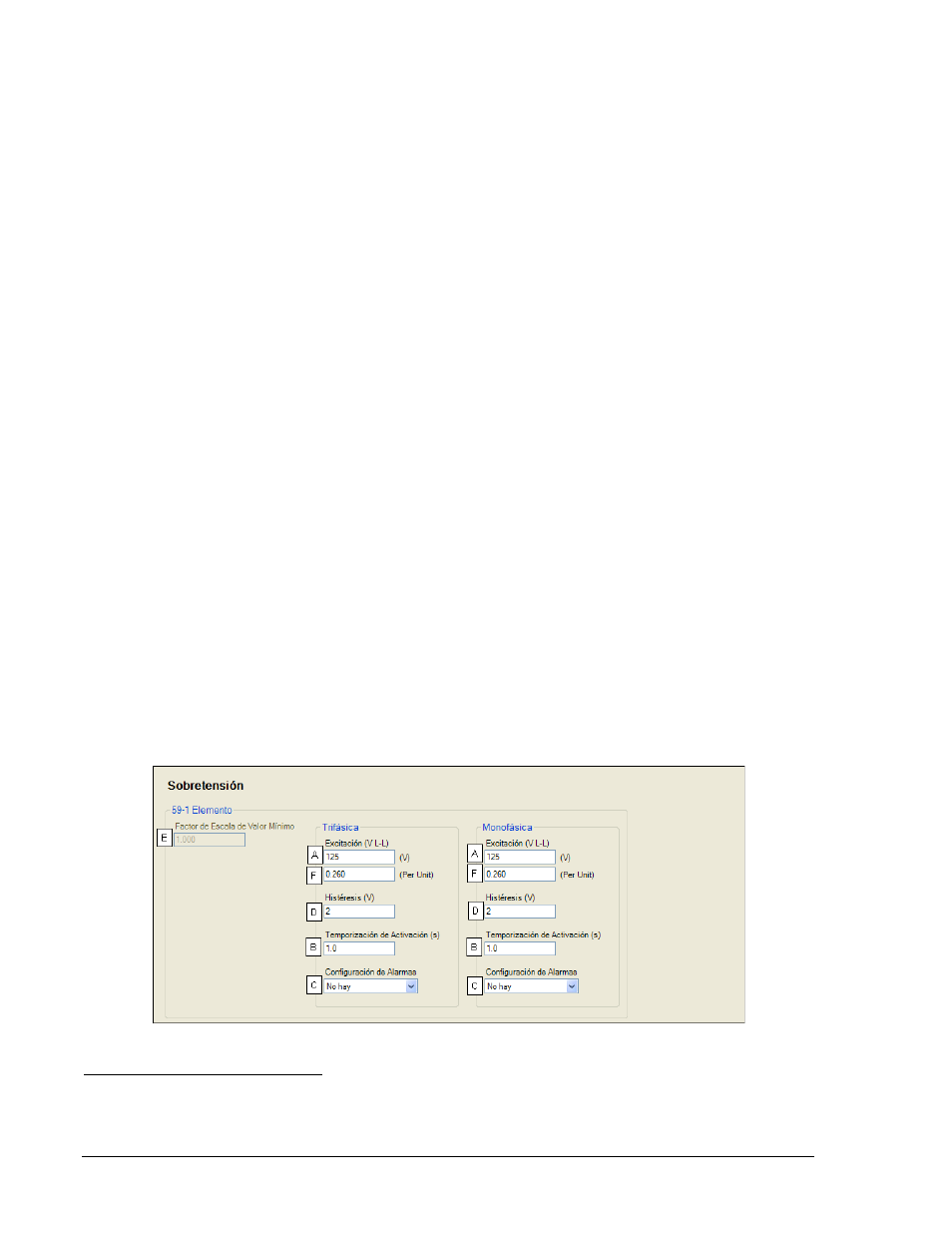

Los ajustes de BESTCOMSPlus (DGC-2020, Protección del generador, Tensión, Sobretensión) se
ilustran en la Figura 4-51. Se muestra el elemento 59-1.
Figura 4-482. Ajustes de protección contra las sobretensiones
A Excitación: Ajustable de 70 a 1.000 Vca en incrementos de 1 Vca. (Nota: la tensión máxima que se
puede aplicar de forma segura para el DGC-2020 es 576 V. El rango de toma es mayor de modo tal que
4-70 DGC-2020 Software BESTCOMSPlus ® 9400272990 Rev X
