10. Si está usando el LSM-2020 para controlar el regulador de tensión con una señal analógica de
entrada, haga clic en Gestión de Generadores Múltiples y Salida AVR. En esta , usted debe
seleccionar los parámetros de salida de desviación y niveles como los requiera su regulador de
tensión. Ver Figura 7-48.
Ruta de Navegación HMI: CONFIGURACIÓN > GESTIÓN MÚLTIP GENERA > SALIDA
ANALÓGICA AVR

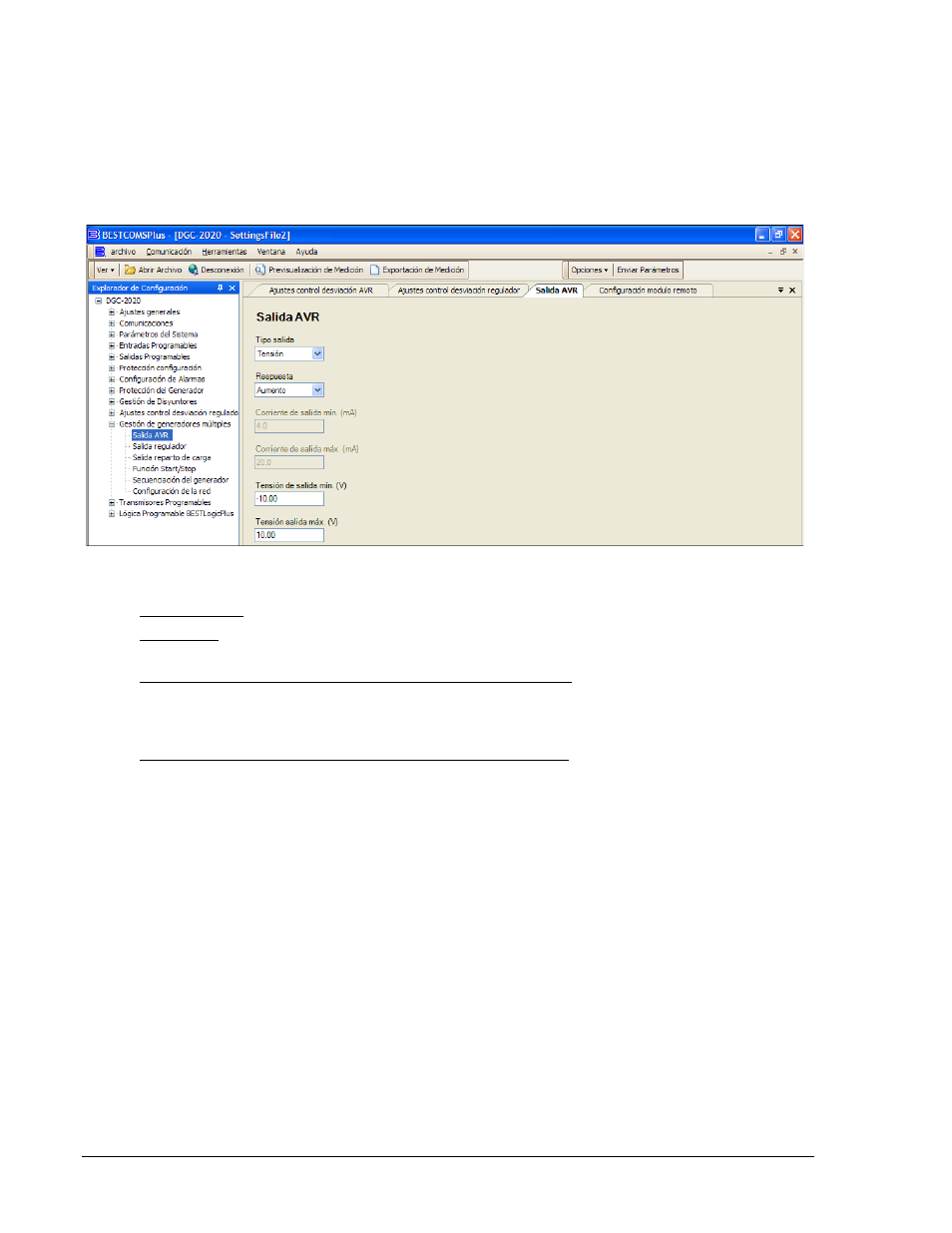

Figura 7-48. Explorador de Configuración, Gestión de Generadores Múltiples, Salida AVR
Ajustes deberían ser ingresados para cada uno de los siguientes parámetros cuando sea apropiado:
a. Tipo de Salida. Seleccione si la señal de Bias del AVR sería de Tensión o Corriente.
b. Respuesta. Seleccione Aumento o Reducción. Aumento debería ser seleccionado si un aumento
en los parámetros de salida resulta en un aumento de la tensión del generador.
c. Corriente de Salida Min (mA) y Corriente de Salida Max (mA). Si el Tipo de Salida es Corriente,
estos parámetros deben ser configurados. Ajuste la corriente minima y máxima a un rango igual
a al rango de entrada de tensión de desviación para la tensión del regulador. El rango en estos
parámetros es 4 ma a 20 ma.
d. Tensión de Salida Min (mA) y Tensión de Salida Max (mA). Si el Tipo de Salida es Tensión,
estos parámetros deben ser configurados. Ajuste la tensión minima y máxima a un rango igual a
al rango de entrada de tensión de desviación para la tensión del regulador. El rango en estos
parámetros es -10V a +10V.
11. Luego, haga clic en Salida del Regulador y seleccione los parámetros de salida de desviación
apropiados. Estos parámetros son idénticos a aquellos de salida del AVR, y deberían ser enviados
en una manera similar. Ver Figura 7-49.
Ruta de Navegación HMI: CONFIGURACIÓN > GESTIÓN MÚLTIP GENERA > SALIDA
ANALÓGICA GOV
7-44 DGC-2020 Instalación 9400272990 Rev X
