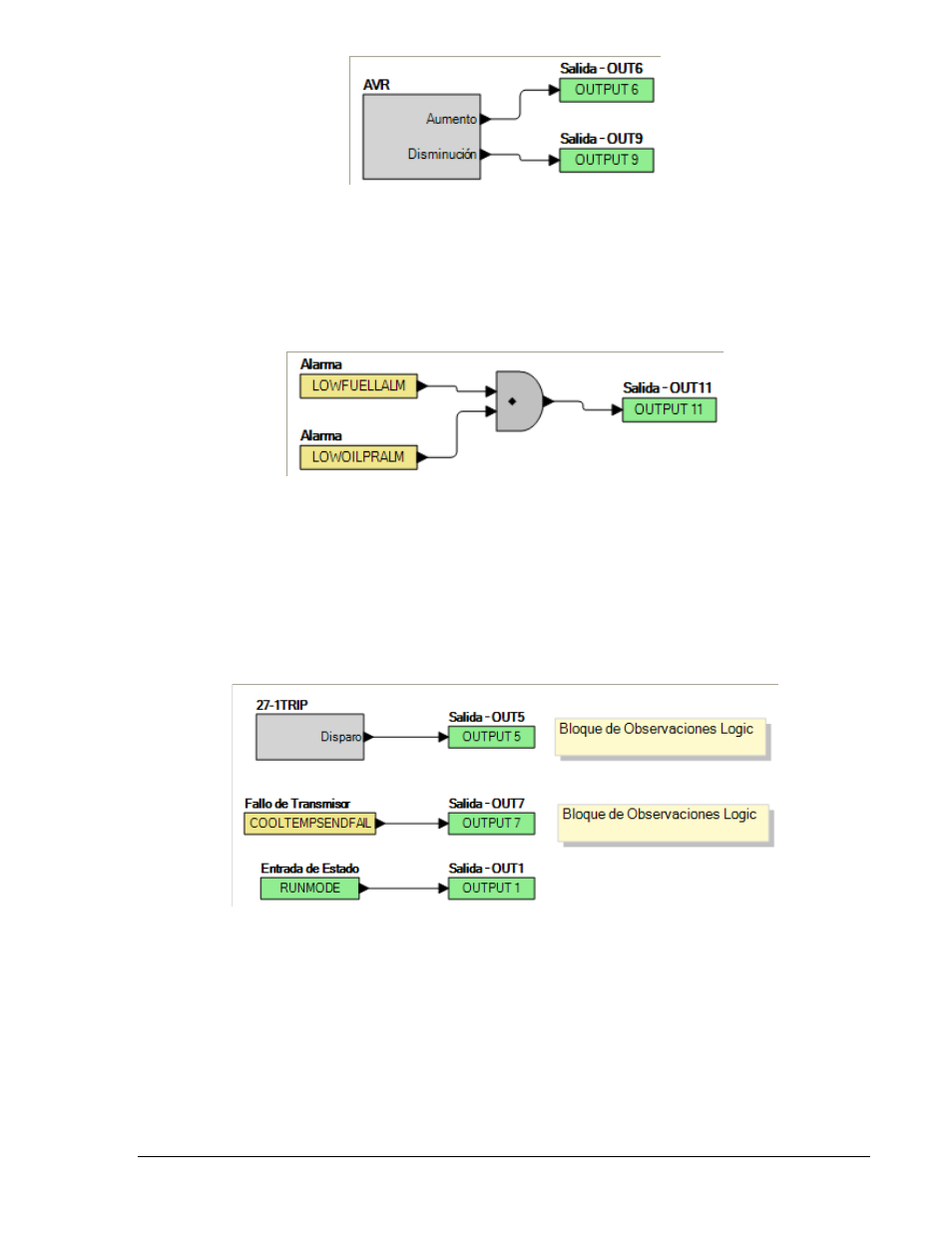

Figura 5-5. Ejemplo 1 – Conexiones del Bloque Lógico AVR
Ejemplo 2 – Conexiones del circuito AND
La figura 5-6 ilustra una típica conexión del circuito AND. En este ejemplo, la Salida 11 se activará
cuando la alarma por Bajo Combustible y la alarma por Baja Presión de Aceite es TRUE (activada).
Figura 5-6. Ejemplo 2 – Conexiones del circuito AND
Ejemplo 3 – Conexiones lógicas múltiples
En este ejemplo, existen dos cuadros de comentario que pueden ubicarse en el diagrama lógico. Hacer
doble clic en un cuadro de comentario para modificar su texto. La salida 5 será TRUE (activada) cuando
el 27TRIP es TRUE (activada). La salida 7 será TRUE (activada) cuando el Fallo del Transmisor de
Temperatura de Enfriamiento es TRUE (activada). La salida 1 será TRUE (activada) cuando DGC-2020
está en el modo RUN (Modo RUN TRUE). Referirse a la Figura 5-6.
Figura 5-7. Ejemplo 3 – Conexiones Lógicas Múltiples
