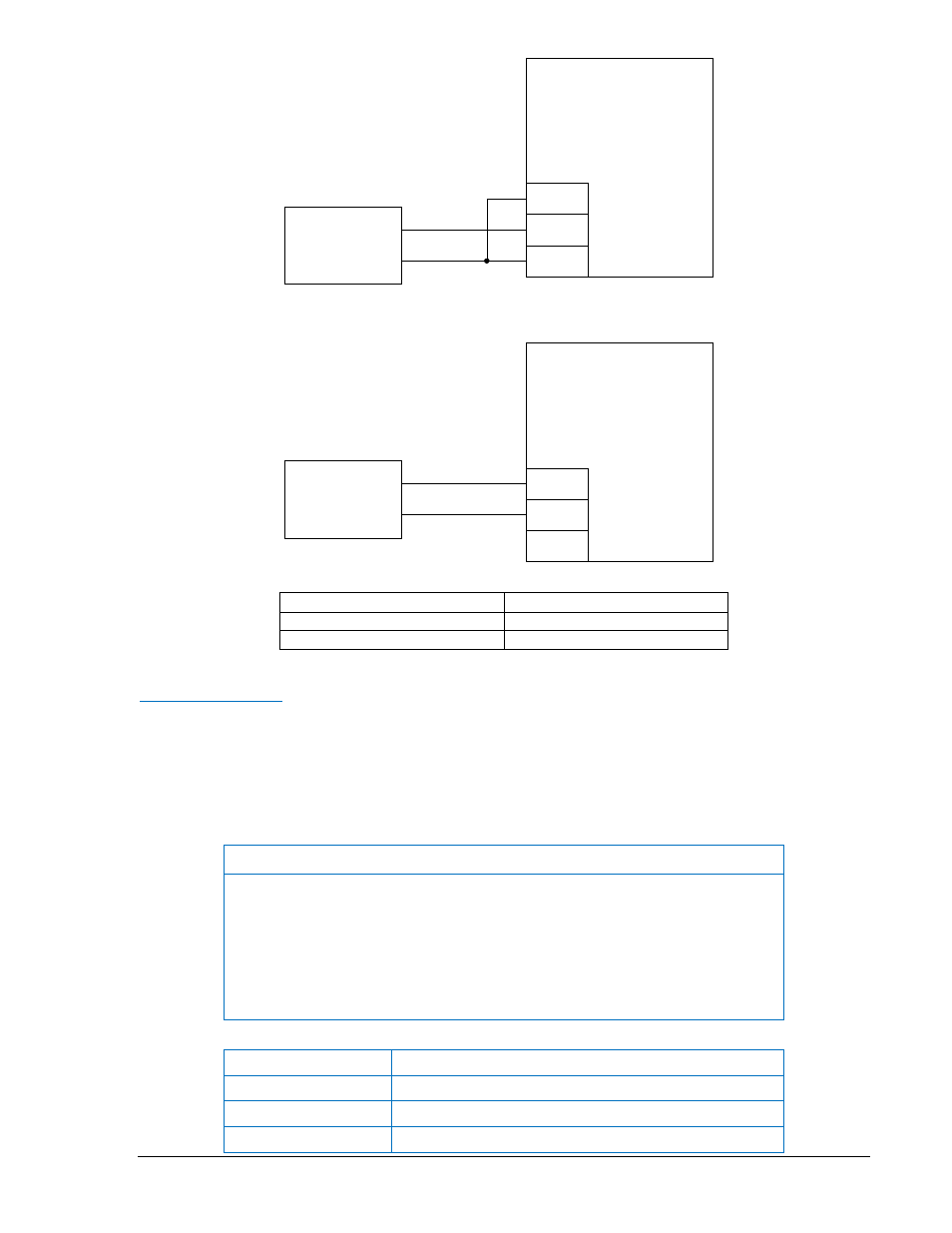

Figura 9-4. Entradas Analógicas – Conexiones de Corriente de Entradas
Figura 9-5. Entradas Analógicas –Conexiones de las Tensión de Entrada
English Español
Current Transducer Transductor de corriente
Voltage Transducer Transductor de tensión
Salidas analógicas
El módulo de reparto de carga cuenta con tres series de contactos de salida analógicas: Control AVR,
control GOV y línea de reparto de carga. Los contactos de la salida control AVR brindan un control a
distancia del punto de consigna de la tensión del generador. Los contactos de la salida control GOV
brindan un control a distancia del punto de consigna de la velocidad (RPM) del generador. El generador
utiliza la salida LS (línea de reparto de carga) medida para calcular el nivel de carga promedio integrado,
que servirá como punto de consigna para su controlador kW. Los bornes de la entrada analógica se
indican en Cuadro 9-3.
Nota
Para cumplir con los requisitos de EN 61000-4-6 (Inmunidad a RF conducida),
el cableado conectado a los terminales GOV+ y GOV– del LSM-2020 se debe
colocar lejos de la unidad LSM-2020, sin entrar en contacto con ninguna pieza
de esta, a excepción de los terminales GOV+ y GOV–. Si esto no es posible,
el cableado debe estar blindado o debe ser de par trenzado. Si se utiliza
blindaje, no es necesaria la conexión a tierra. Si los cables son de par
trenzado, se deben utilizar dos espiras por pulgada.
Cuadro 9-3. Bornes de Salida analógica
Terminal Descripción
P2-18 (AVR+) Punto de consigna alto AVR
P2-17 (AVR–) Punto de consigna bajo AVR
P2-16 (AVR’) Brinda un punto de aterrizaje adicional para la
P2-9 (V+)
P2-8 (IN–)
P2-7 (IN+)
LSM-2020
P
0
0
5
9
-8
0
4 – 20 mA
Current
Transducer
P2-9 (V+)
P2-8 (IN–)
P2-7 (IN+)
LSM-2020
P
0
0
5
9
-8
1
0 – 10 Vdc
Voltage
Transducer
