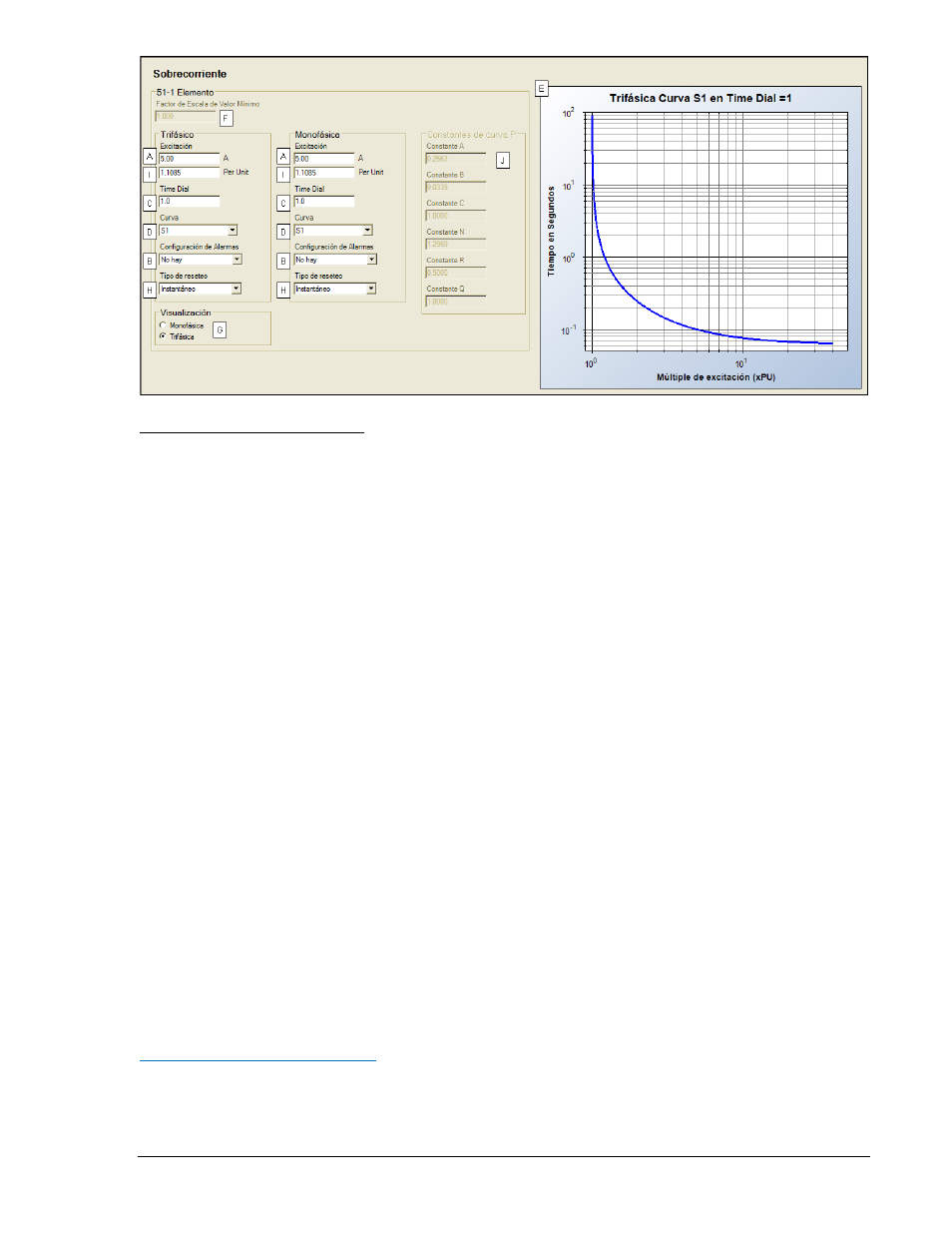

Figura 4-548. Ajustes de protección contra las sobrecorrientes
A Excitación: ajustable de 1 a 20 A
CA
para una detección de corriente 5 A
CA
(número de estilo 5xxxxxxxx) o
de 0 a 4 A
CA
para una detección de corriente de 1 A
CA
(número de estilo 1xxxxxxxx).
B Configuración de Alarma: Ninguna, Prealarma o Alarma.
C Ajuste de Tiempo: ajustable de 0 a 7.200 s para una curva (fija) F, de 0 a 9,9 para todas las otras
selecciones de curvas.
D
Curva: A, B, C, D, E1, E2, F, G, I1, I2, L1, L2, M, P, S1, S2, V1, ó V2.
E Curva de Excitación de Sobrecorriente.
F Valor Mínimo del Factor Escala: Ajustable de 0.001 a 3 por incrementos de 0.001.
G Visualización: Monofásica o Trifásica.
H Tipo de reseteo: Instantáneo o Integrado.
I Excitación (Por Unidad): El intervalo varía según los valores de los ajustes de la unidad original y el
parámetro de los datos nominales asociados.
J Coeficientes Programables Curva (P): Referirse a Tabla 4-7.
Protección de Pérdida de Principal
La protección de pérdida de principal consiste de un elemento de desplazamiento de vector y una tasa
de cambio de elemento de frecuencia (numero de estilo xxxxxxExx únicamente). La funcionalidad de
estos elementos es similar en la forma de que ambos intentan conectar en generador desde la red
cuando una pérdida de red o falla de red ocurre, evitando que el generador de permanezca ligado a la
red si la red retorna debido a un dispositivo de recierre externo. Cuando el principal se pierde, es similar
a que la carga del generador cambie abruptamente dado que el generador está manejando todo entre la
salida del generador y el interruptor principal que removió la energía principal. Un cambio de carga como
este es como causar un cambio de velocidad, el cual puede resultar en que el generador salga de fase
con la red cuando un recierre ocurre.
La protección de perdida de principal está solo activa cuando el generador está en paralelo a la red
indicado cuando el elemento lógico Paralelo a la Red es verdadero en BESTlogicPlus. La protección es
inhibida por cinco segundos después de que Paralelo a la Red primero se vuelve verdadero así transitar
a cerrar sobre la red no causará fallas.
Para minimizar disparos falsos, la protección de perdida de red es deshabilitada si cualquiera de los
interruptores no están cerrados.
Desplazamiento de Vector (78)
El elemento de desplazamiento de vector dispara el interruptor cuando detecta un desplazamiento de
fase en la tensión del generador. Un cambio repentino en el Angulo de fase de generador ocurre cuando
la red es perdida. Este cambio de ángulo de fase resulta en un cruce por cero más temprano de la
tensión del generador si la carga del generador decrece o un cruce por cero más tarde si la carga del
