generador crece. Este desplazamiento del cruce por cero (desplazamiento de vector) está expresado en
grados. Un disparo ocurrirá si el desplazamiento del vector excede el ajuste de Excitación
A . Un ajuste es
provisto para abrir el interruptor Principal de Falla B o Apertura de Interruptor Generador en Falla C . Un
ajuste adicional D es brindado para configurar la protección para anunciación de Alarma, Prealarma, o
Estado cuando se dispara. El estado de disparo del elemento de Desplazamiento de Vector (78) está
disponible para ser configurado en BESTlogicPlus para Alarma, Prealarma, o Estado.
Disparo de Desplazamiento de Vector (78) son memorizadas. Son limpiadas presionando el botón de
Reset en el panel frontal o poniendo el DGC-2020 en modo Off.
El ajuste de protección de desplazamiento de vector del BESTCOMSPlus (DGC-2020, Protección del
Generador, Protección de Perdida de RED, Vector de Cambio(78)) son ilustrada en la Figura 4-58.

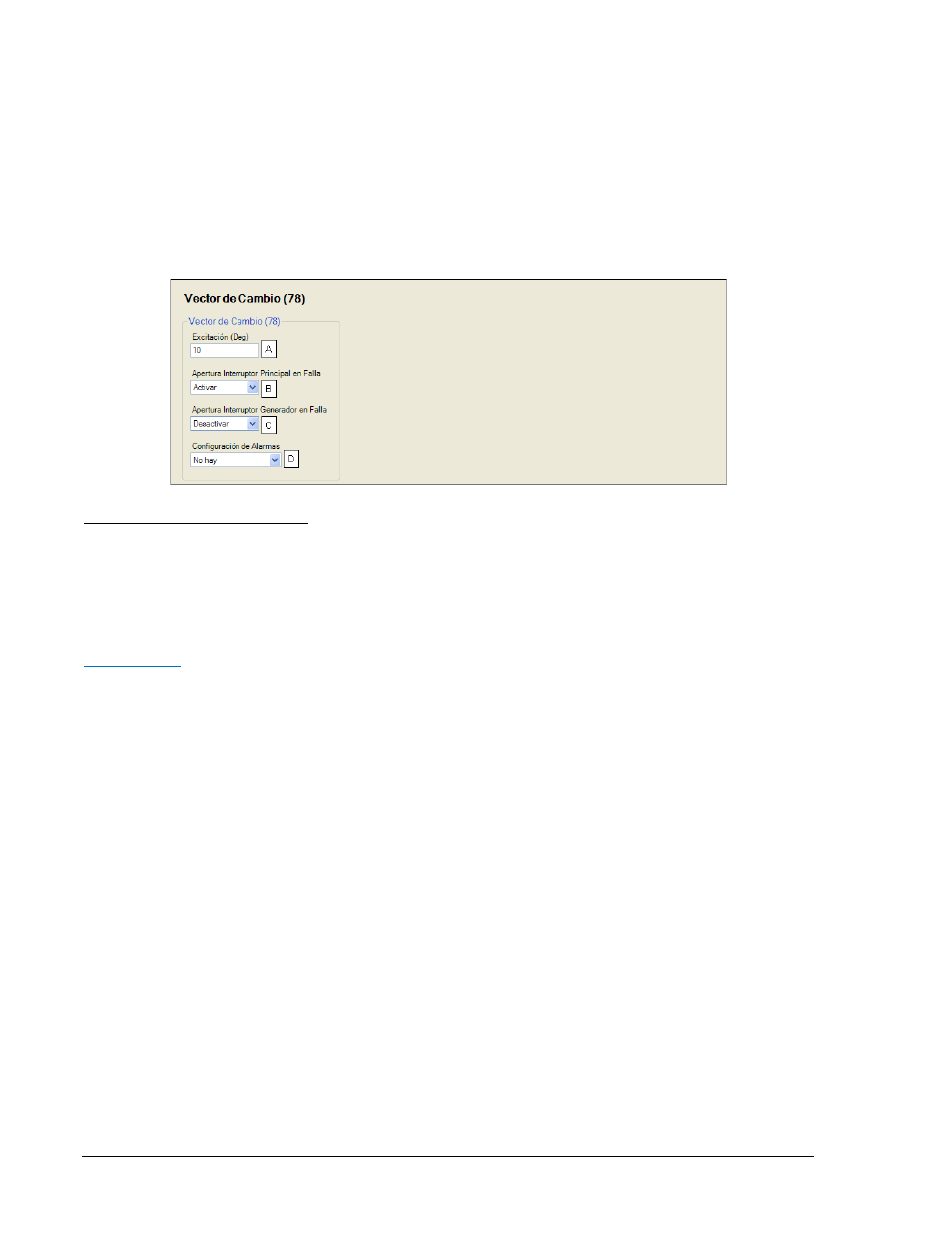

Figura 4-559. Ajuste de Protección de Vector de Cambio
A Excitación: Ajustable desde 2 a 90° en incrementos de 1°.
B Apertura Interruptor Principal en Falla: Activar o Desactivar.
C Apertura Interruptor Generador en Falla: Activar o Desactivar.
D Configuración de Alarmas: Alarma, Prealarma, Estado Únicamente.
ROCOF (81)
El elemento ROCOF (tasa de cambio de frecuencia) dispara el interruptor cuando un cambio de
frecuencia resulta de un repentino cambio en la carga. Un disparo ocurrirá si la tasa de cambio excede el
ajuste Excitación
A y la Temporización de Activación B ha expirado. Un ajuste es provisto ara abrir el
interruptor principal C o el interruptor del generador D en falla. Un ajuste adicional E configura la protección
para es brindado para configurar la protección para anunciación de Alarma, Prealarma, o Estado cuando
se dispara. El estado de disparo del elemento de ROCOF (81) está disponible para ser configurado en
BESTlogicPlus para Alarma, Prealarma, o Estado.
La ROCOF (81) son memorizadas. Son limpiadas presionando el botón de Reset en el panel frontal o
poniendo el DGC-2020 en modo Off.
El ajuste de protección ROCOF (81) del BESTCOMSPlus (DGC-2020, Protección del Generador,
Protección de Perdida de RED, ROCOF (81)) son ilustrada en la Figura 4-59.
