6. Haga clic en Detección de Condición de Bus bajo la porción de ajuste del Explorador de
Configuración Gestión de Disyuntores. Esto es donde los parámetros son configurados detectar
condiciones de falla y de generador estable. El parámetros de condiciones del generador y la
línea son críticos dados que un interruptor puede ser cerrado solo cuando (1) el generador
está estable y (2) el bus está estable o muerto. Ver Figura 7-44.
Ruta de Navegación HMI: CONFIGURACIÓN > GESTIÓN DISYUNTORES > DETEC ESTADO BUS
a. Umbral de Bus Muerto y Retardo de Activación. Cuando la tensión del bus está por
debajo de este umbral por la duración igual al retardo de activación el bus es
considerado “Muerto”.
b. Umbrales de Sobre y Sub Tensión Estable del Gen y Umbrales de Sobre y Sub
Frecuencia y tiempos Retardo de Activación de Falla del Gen. Cuando la tensión y
frecuencia del generador están entre los rangos especificados por un tiempo igual al de
Retardo de Activación de Barra Estable el generador se considera “Estable”. De lo
contrario se considera “En Falla”
c. Umbrales de Sobre y Sub Tensión Estable de la Barra y Umbrales de Sobre y Sub
Frecuencia y tiempos Retardo de Activación de Falla del Bus. Cuando la tensión y
frecuencia de la barra están entre los rangos especificados por un tiempo igual al de
Retardo de Activación de Barra Estable el barra se considera “Estable”. De lo contrario
se considera “En Falla”

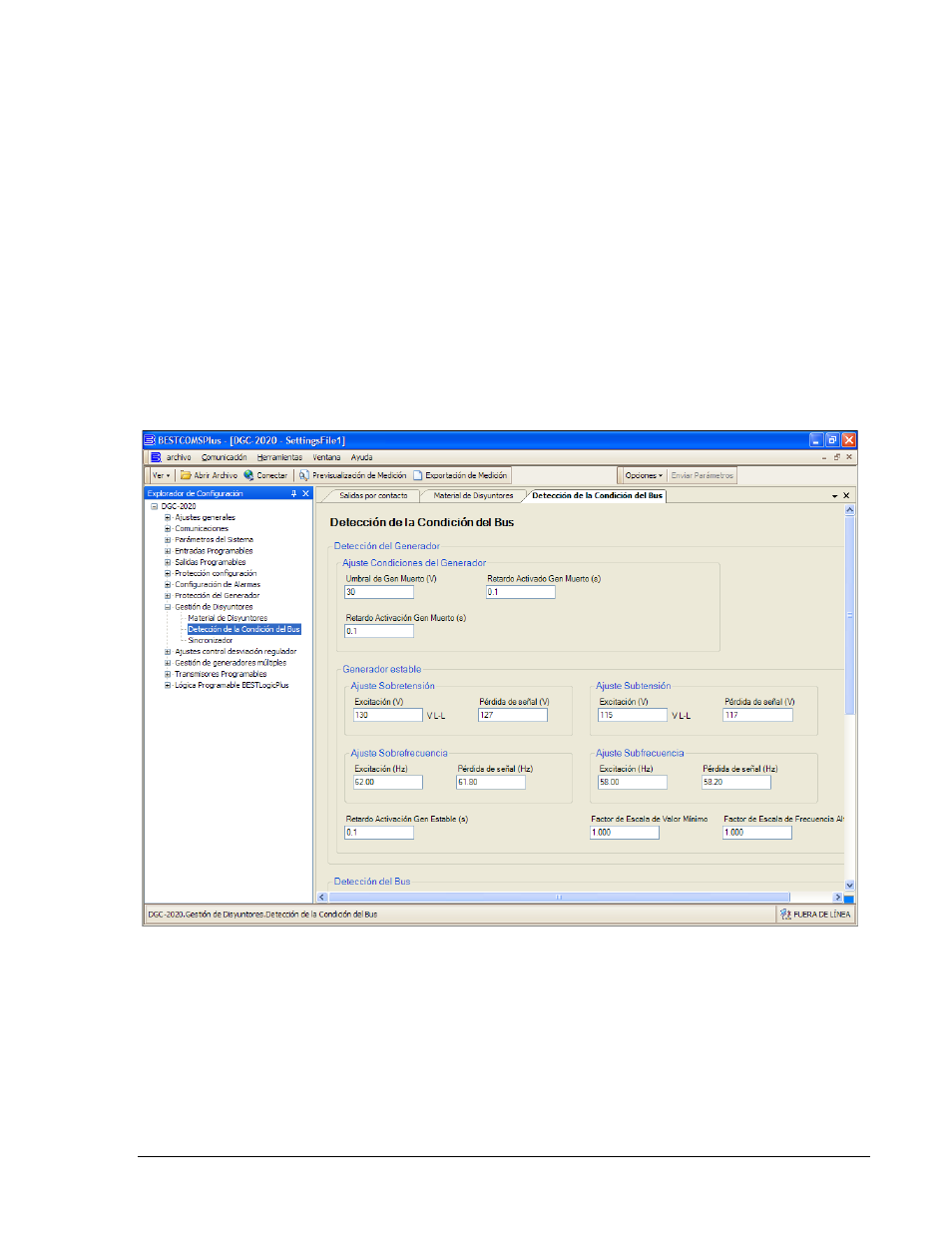

Figura 7-44. Explorador de Configuración, Gestión de Disyuntores, Material de Disyuntores, Detección de
Condición de Bus
7. Luego, haga clic en Sincronizador bajo la sección Gestión de Disyuntores del Explorador de
Configuración. Ver Figura 7-45.
Ruta de Navegación HMI: CONFIGURACIÓN > GESTIÓN DISYUNTORES > SINCRONIZER
9400272990 Rev X DGC-2020 Instalación 7-41
