está 75% arriba del mínimo, el sistema está 75% cargado. Esto muestra por qué es
un rango de 0 a 10 volts es conveniente. Por ejemplo, multiplique la tensión por 10
para determinar el porcentaje de carga del sistema. 7.5 volts es 75% de carga.
c. Configure la tensión de desvío de salida del AVR o rango de corriente y polaridad. Antes de
esto, el rango de tensión o corriente de la señal de entrada de desviación del AVR debe ser
determinado. Si los rangos programados no coinciden con lo que es usado en la entrada de
desviación del AVR, comportamiento impredecible o indeseado del sistema es probable que
ocurra.
Ajustes para tensión de desvío de salida del AVR o rango de corriente y polaridad son
encontrados en BESTCOMSPlus bajo EXPLORADOR DE CONFIGURACIÓN
DGC-
2020 GESTION DE GENERADORES MÚLTIPLESSALIDA AVR. Ver Figura 7-57.
Ruta de Navegación HMI: CONFIGURACIÓN > GESTIÓN MÚLTIP GENERA > SALIDA
ANALÓGICA AVR

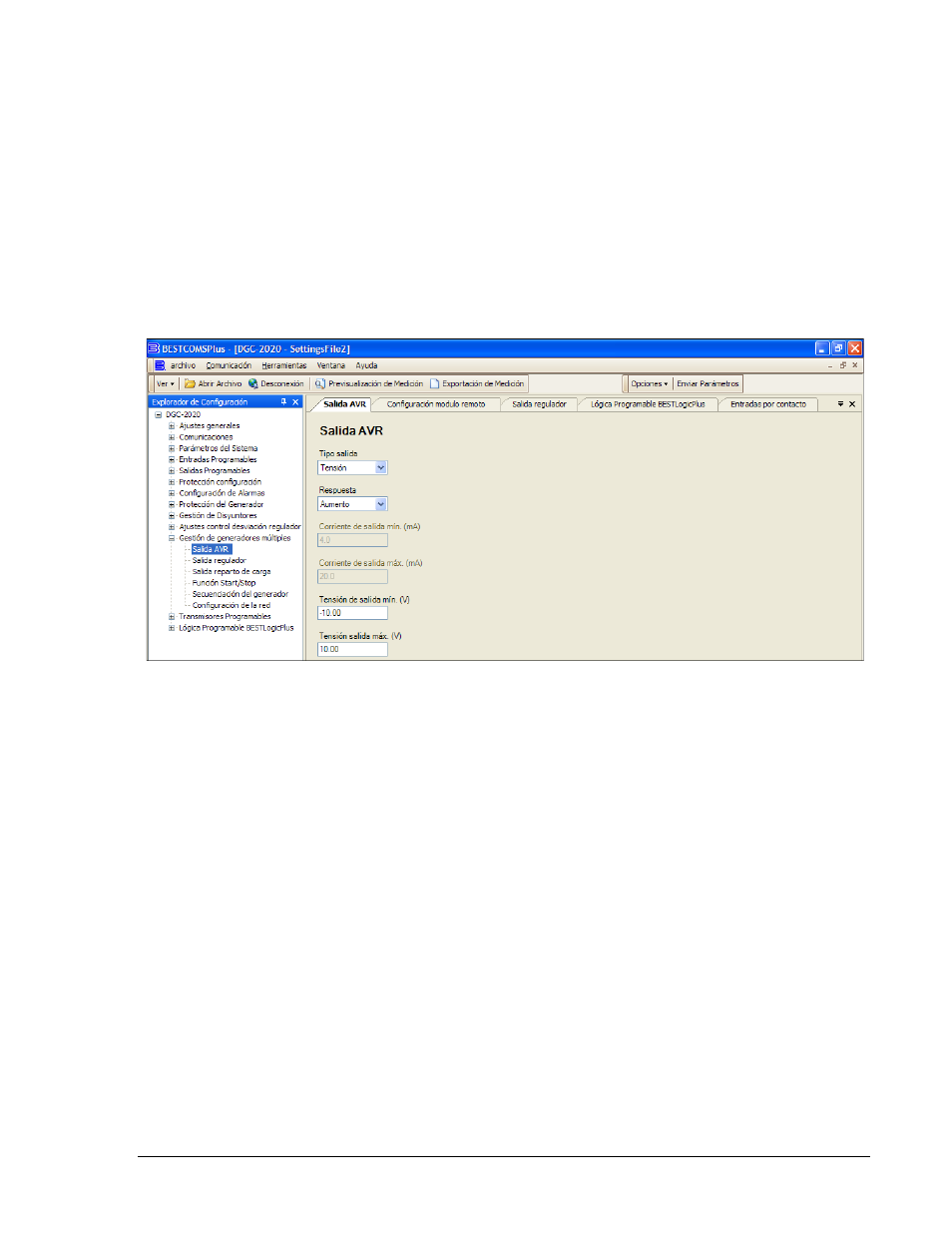

Figura 7-57. Explorador de Configuración, Gestión de Generadores Múltiples, Salida AVR
i Tipo de Salida – Seleccione Corriente o Tensión, dependiendo del tipo de salida.
ii Respuesta – Seleccione Aumento o Reducción. Si un nivel alto de desviación causa
que el AVR suba la tensión de salida del generador; seleccione Reducir si un nivel
más alto de desviación causa que el AVR baje la tensión de salida del generador.
iii Corriente de Salida Min (mA) – Este ajuste define el mínimo nivel de corriente de
desviación del AVR si el Tipo de Salida está puesto en Corriente.
iv Corriente de Salida Max (mA) – Este ajuste define el máximo nivel de corriente de
desviación del AVR si el Tipo de Salida está puesto en Corriente
v Tensión de Salida Min (mA) – Este ajuste define el mínimo nivel de tensión de
desviación del AVR si el Tipo de Salida está puesto en Tensión.
vi Tensión de Salida Max (mA) – Este ajuste define el máximo nivel de tensión de
desviación del AVR si el Tipo de Salida está puesto en Tensión.
d. Configure la tensión de desvío de salida del Gobernador o rango de corriente y polaridad.
Antes de hacer esto, el rango de tensión o corriente de la señal de entrada de desviación del
gobernador debe ser determinado. Si los rangos programados no coinciden con lo que es
usado en la entrada de desviación del gobernador, comportamiento impredecible o
indeseado del sistema es probable que ocurra.
Ajustes para tensión de desvío de salida del gobernador o rango de corriente y polaridad son
encontrados en BESTCOMSPlus bajo EXPLORADOR DE CONFIGURACIÓN
DGC-
2020 GESTION DE GENERADORES MÚLTIPLESSALIDA DE REGULADOR Ver Figura
7-58.
