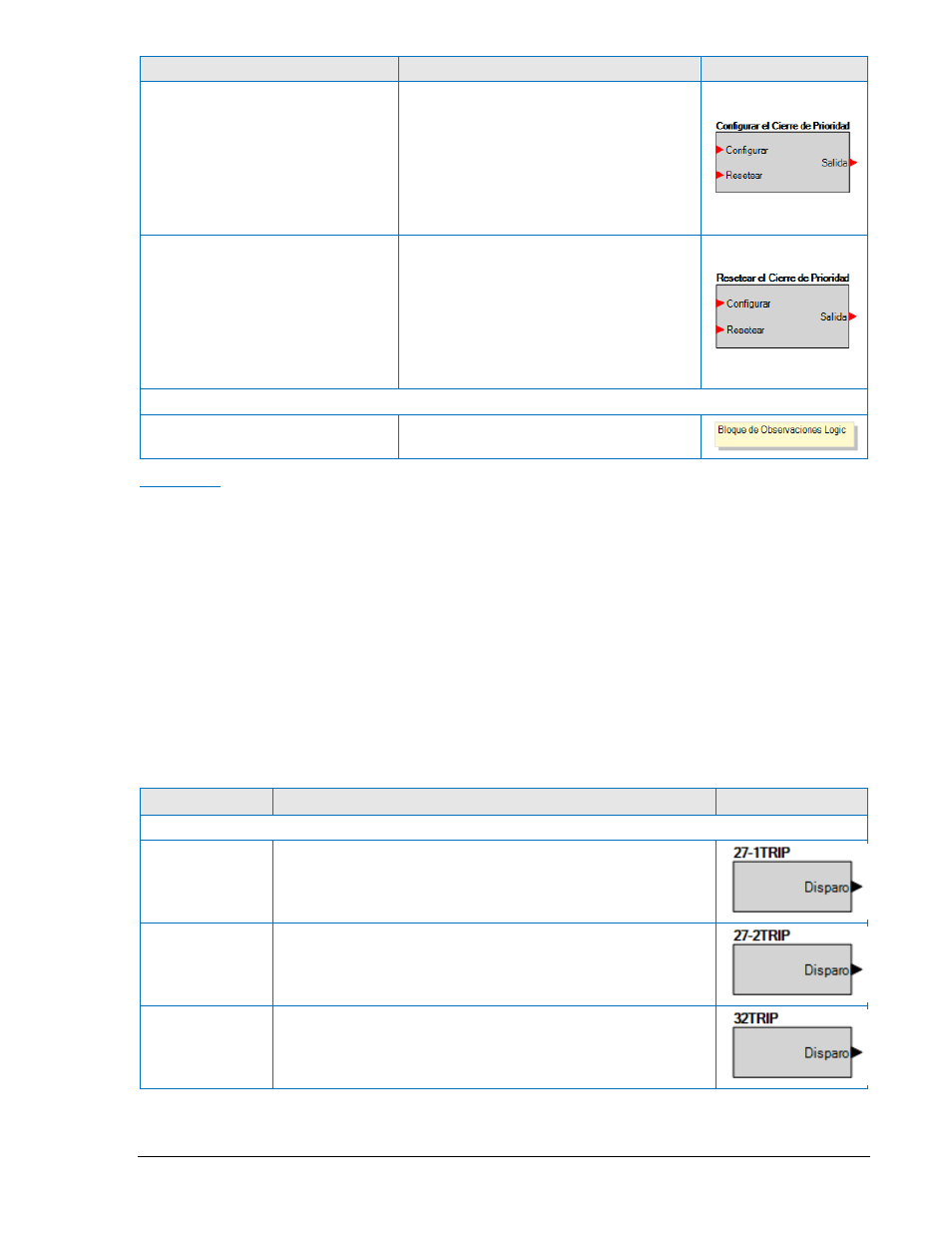

Nombre Descripción Símbolo
Ajuste del latch principal
Cuando la entrada Configurar está encendida
y la entrada Resetear está apagada, el latch
irá al estado SET (activo). Cuando la entrada
Resetear está encendida y la entrada
Configurar está apagada, el match irá al
RESET (apagado). Si ambas Configurar y
Resetear están encendidas al mismo tiempo,
un reset de prioridad irá al estado de RESET
(apagado).
Reinicio del latch principal
Cuando la entrada Configurar está encendida
y la entrada Resetear está apagada, el latch
irá al estado SET (activo). Cuando la entrada
Resetear está encendida y la entrada
Configurar está apagada, el match irá al
RESET (apagado). Si ambas Configurar y
Resetear están encendidas al mismo tiempo,
un set de prioridad irá al estado de SET
(encendido).
Otro
Bloque de comentario Ingresa los comentarios del usuario.
Elementos
Este grupo contiene los objetos del bloque lógico para los Elementos 27, 32, 40, 47, 51, 59, 78, 81, y
ROCOF. Asimismo, los objetos del bloque lógico para el Disyuntor del Generador, Disyuntor de Red,
Alza / Baja del AVR, Alza / Baja del Regulador, Alarma Lógica, Prealarma Lógica, Módem, Elementos
Configurables, Modo AUTO , Modo OFF , Módem RUN , en paralelo a la red y funcionamiento con carga,
Funcionamiento del Motor, ATS, Funcionamiento Inhibido, Prueba Inhibido, Salida de Prealarma, Salida
de Arranque, Salida de Funcionamiento, Requerimiento de Parada Fría, Requerimiento de Enfriamiento,
Retardo de Arranque Externo, Bypass de Retardo de Arranque, Priorización de Frecuencia Alterna,
Sustitución de Tensión Alterna, Sustitución de Carga, Interruptor de Demanda de Velocidad de MTU,
Prueba de Falla de Red, Toma de Carga, Resetear Desde, Silencio de Alarma, Prueba de Lámpara,
Requerimiento de Vacío, Arranque de Sistema Secuenciado, Pre-Alarma de Bajo Combustible,
Regeneración Manual de Filtro de Partícula Diesel, Inhibir Regeneración Filtro de Partícula Diesel,
Parada de Emergencia, Subir Velocidad, y Bajar Velocidad.
El cuadro 5-3 muestra los nombres y las descripciones de los objetos del grupo Elementos.
Tabla 5-3 Grupo Elementos, Nombres y Descripciones
Nombre Descripción Símbolo
Objetos de elementos de protección
27-1TRIP TRUE (verdadero) cuando la subtensión 27-1 está en posición TRIP
(disparo). Se conecta a otra entrada del bloque lógico.
27-2TRIP TRUE cuando la subtensión 27-2 está en posición TRIP. Se conecta
a otra entrada del bloque lógico.
32TRIP TRUE cuando la potencia inversa 32 está en posición TRIP. Se
conecta a otra entrada del bloque lógico.
9400272990 Rev X DGC-2020 Lógica Programable BESTlogic™Plus 5-19
