𝑅𝑎𝑡𝑒𝑑 𝑃ℎ𝑎𝑠𝑒 𝐴𝑚𝑝𝑠 (1-𝑝ℎ𝑎𝑠𝑒 𝑚𝑎𝑐ℎ𝑖𝑛𝑒) =
𝑅𝑎𝑡𝑒𝑑 𝑘𝑉𝐴
𝑅𝑎𝑡𝑒𝑑 𝐿-𝐿 𝑉𝑜𝑙𝑡𝑠
𝑅𝑎𝑡𝑒𝑑 𝑆𝑒𝑐𝑜𝑛𝑑𝑎𝑟𝑦 𝑉𝑜𝑙𝑡𝑠 = 𝑅𝑎𝑡𝑒𝑑 𝑉𝑜𝑙𝑡𝑠 �
𝐺𝑒𝑛 𝑃𝑇 𝑆𝑒𝑐𝑜𝑛𝑑𝑎𝑟𝑦 𝑉𝑜𝑙𝑡𝑠
𝐺𝑒𝑛 𝑃𝑇 𝑃𝑟𝑖𝑚𝑎𝑟𝑦 𝑉𝑜𝑙𝑡𝑠
�
𝑅𝑎𝑡𝑒𝑑 𝑆𝑒𝑐𝑜𝑛𝑑𝑎𝑟𝑦 𝑃ℎ𝑎𝑠𝑒 𝐴𝑚𝑝𝑠 = 𝑅𝑎𝑡𝑒𝑑 𝑃ℎ𝑎𝑠𝑒 𝐴𝑚𝑝𝑠 �
𝐶𝑇 𝑆𝑒𝑐𝑜𝑛𝑑𝑎𝑟𝑦 𝐴𝑚𝑝𝑠
𝐶𝑇 𝑃𝑟𝑖𝑚𝑎𝑟𝑦 𝐴𝑚𝑝𝑠
�
Factor de escala de línea de baja de tensión nominal
El ajuste de factor de escala de línea de baja tensión nominal Z conserva las ganancias del sistema
cuando una máquina se cambia de una configuración de línea de alta tensión (donde los bobinados
generalmente están en series) a una de línea de baja tensión (donde los bobinados generalmente están
en paralelo). Cuando los bobinados están en serie, por lo general, un cambio dado en la desviación del
regulador de tensión generará el doble de cambio en la tensión de salida que la misma carga en desvío
en una configuración de línea de baja tensión.
El uso correcto del ajuste de tensión nominal y el ajuste de factor de escala de línea de baja tensión
nominal en una máquina reconfigurable, es configurar la tensión nominal con la línea de alta tensión de
la máquina y colocar el factor de escala en 0,5 para ajustar la tensión nominal en el cálculo de trim de
tensión cuando la anulación de línea de baja está activada.

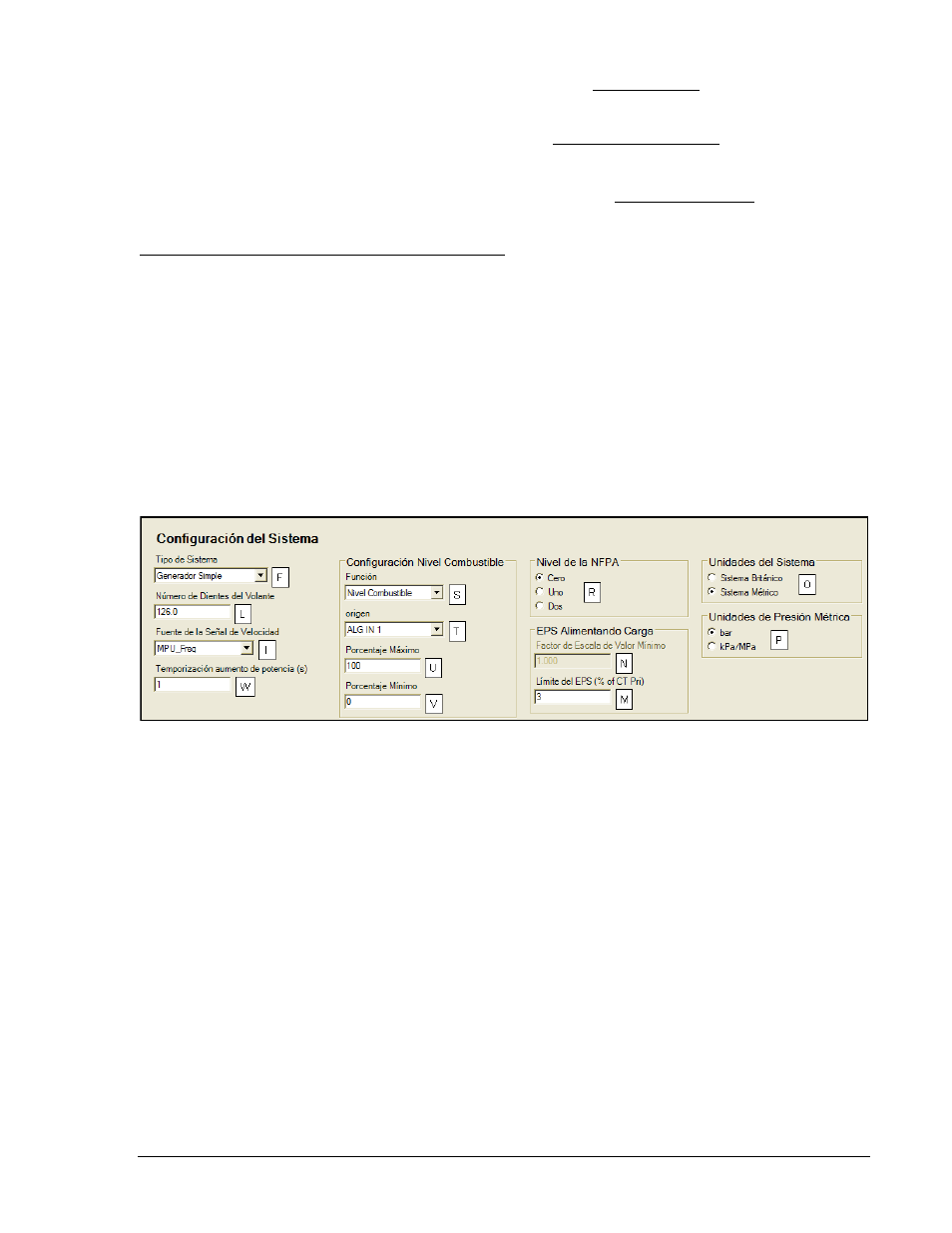

Figura 4-245. Ajustes del Sistema
