Composición BESTlogic™Plus

Para programar BESTlogicPlus se utilizan tres grupos principales de objetos. Estos grupos son I/O,
Components y Elements (Entradas/Salidas, Componentes y Elementos).
Para detalles sobre cómo
utilizar estos productos para programar BESTlogicPlus, referirse a la sección Programación de
BESTlogicPlus
.

I/O

Este grupo incluye Objetos de Entrada, Objetos de Salida, Alarmas, Prealarmas Transmisores y Reles de
Control Lógicos. El Tabla 5-1 muestra los nombres y descripciones de los objetos del grupo I/O.

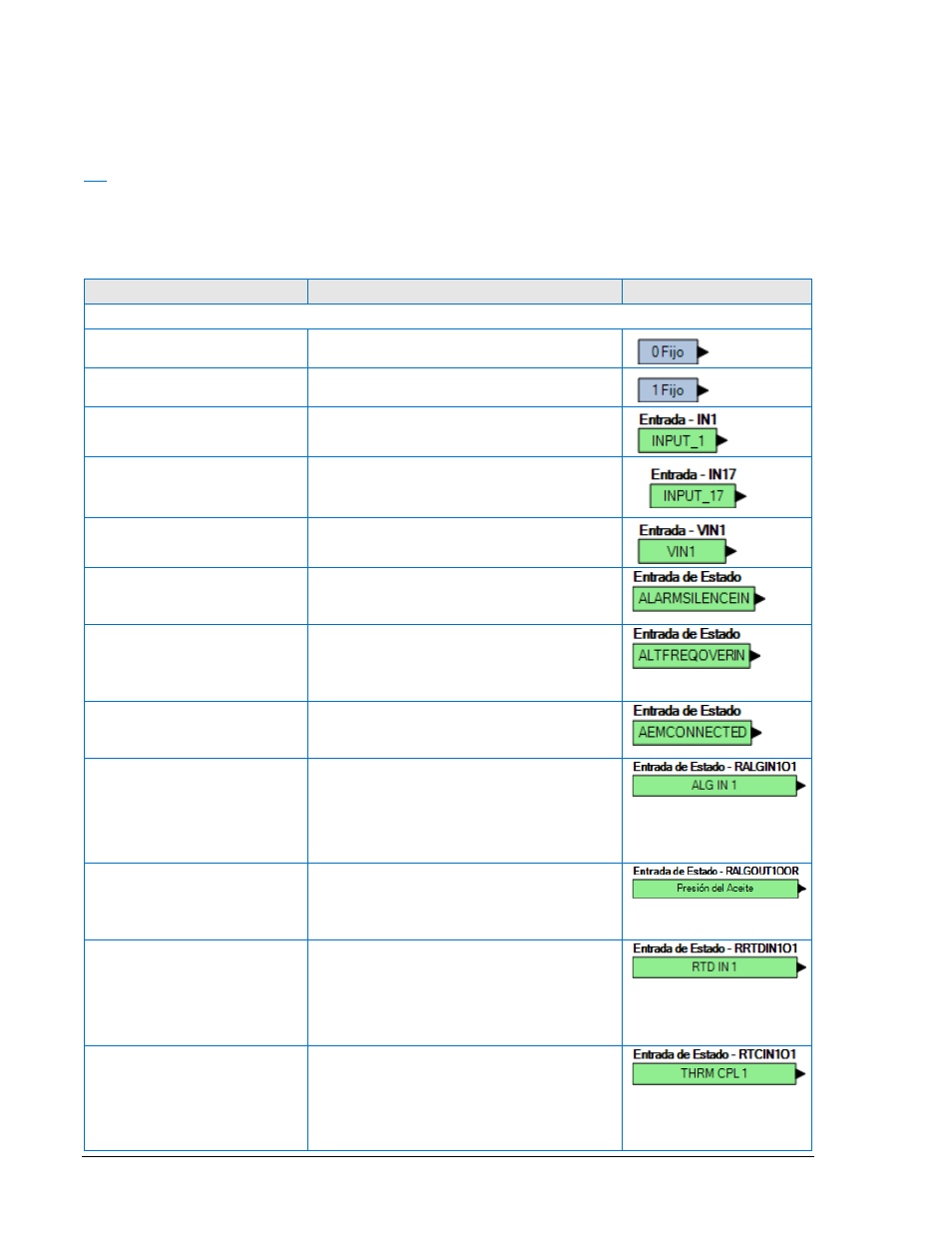

Tabla 5-1 Grupo I/O, Nombres y Descripciones

Nombre

Descripción

Símbolo

Objetos de entrada

Logic 0 (Lógica 0)

Siempre FALSE (FALSO).

Logic 1 (Lógica 1)

Siempre TRUE (VERDADERO).

Physical Inputs (Entradas físicas)

IN1 - IN16

TRUE cuando la Entrada física x está activada.

Remote Inputs (Entradas
remotas)

IN17 - IN26

True cuando se activa la Entrada Remota x.
(Disponible cuando está conectado un CEM-
2020 opcional.)

Virtual Inputs (Entradas virtuales)

VIN1 - VIN4

TRUE cuando la Entrada virtual x está
activada.

Status Input (Entrada de estado)

Silenciar Alarma

TRUE cuando el elemento lógico Silenciar
Alarma es verdadero o el botón Silenciar
Alarma es presionado en el panel frontal.

Status Input(Entrada de estado)

Alternate Frequency Override
(Priorización de Frecuencia
Alterna)

TRUE cuando el elemento lógico Priorización
de Frecuencia Alterna es verdadero.

Status Input (Entrada de estado)

Módulo de expansión analógica

Módulo de expansión analógica conectado.
TRUE cuando un AEM-2020 opcional está
conectado al DGC-2020.

Módulo de expansión analógica

Remote Analog Inputs 1-8
(Entradas analógicas remotas 1
a 8)

TRUE cuando se configura Over 1 (Superior a
1), Over 2 (Superior a 2), Under 1 (Inferior a 1),
Under 2 (Inferior a 2) u Out of Range (Fuera de
gama) como Status Only (Estado únicamente)
y que se ha sobrepasado el límite. (Se ilustra el
caso de configuración Over 1).

Módulo de expansión analógica

Remote Analog Outputs 1-4
(Salidas analógicas remotas 1 a
4)

TRUE cuando la conexión de la salida
analógica está abierta y la Alarma Fuera de
gama (Out of Range Alarm) está configurada
en Estado únicamente (Status Only).

Módulo de expansión analógica

Remote RTD Inputs 1-8
(Entradas RTD remotas 1 a 8)

TRUE cuando se configura Over 1 (Superior a
1), Over 2 (Superior a 2), Under 1 (Inferior a 1),
Under 2 (Inferior a 2) u Out of Range (Fuera de
gama) como Status Only (Estado únicamente)
y que se ha sobrepasado el límite. (Se ilustra el
caso de configuración Over 1).

Módulo de expansión analógica

Remote Thermocouple Inputs 1-
2 (Entradas termopar remotas 1
a 2)

TRUE cuando se configura Over 1 (Superior a
1), Over 2 (Superior a 2), Under 1 (Inferior a 1),
Under 2 (Inferior a 2) u Out of Range (Fuera de
gama) como Status Only (Estado únicamente)
y que se ha sobrepasado el límite. (Se ilustra el
caso de configuración Over 1).

5-2

DGC-2020 BESTlogic™Plus Programmable

9400272990 Rev X
