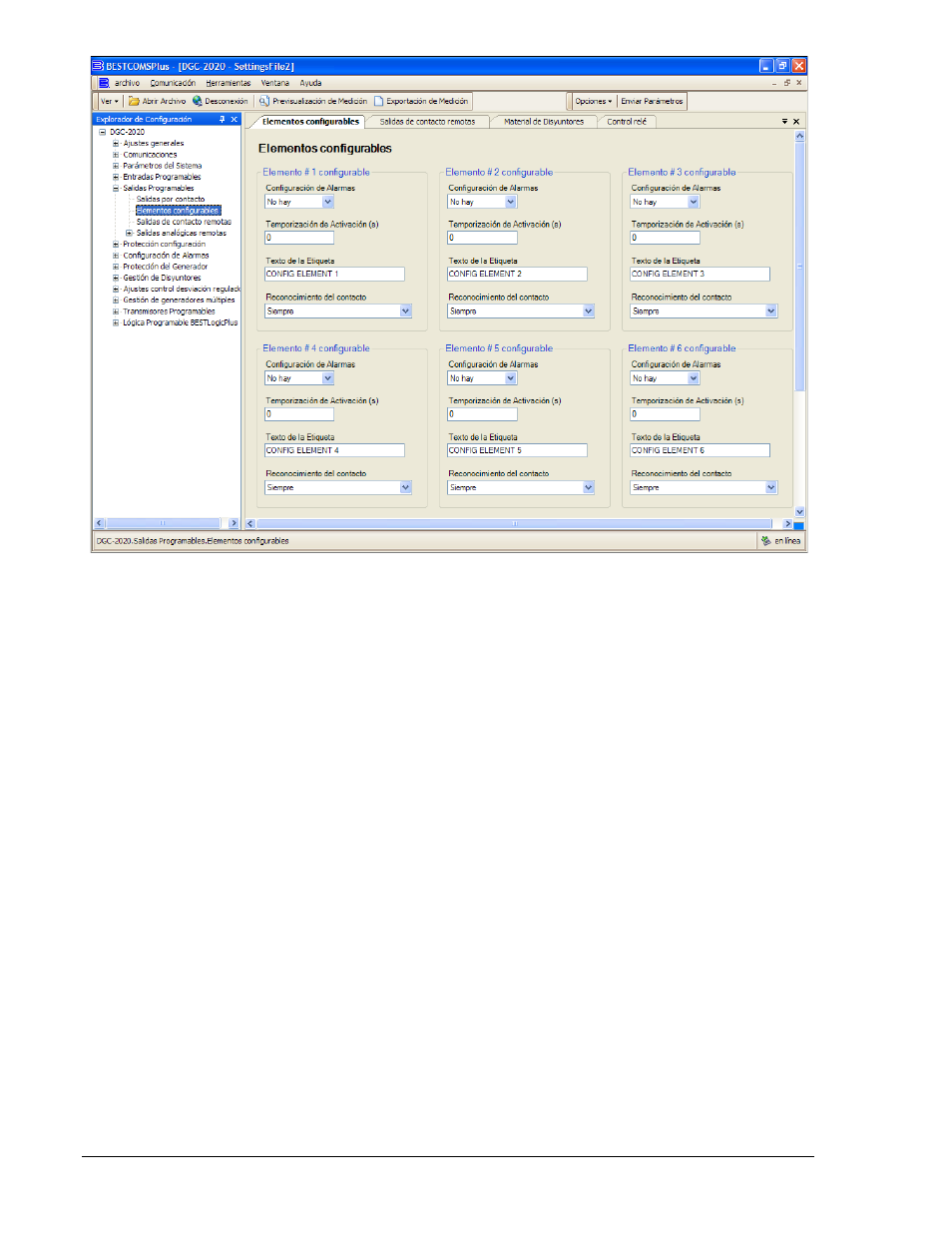

Figura 7-32. Explorador de Configuración, Salidas Programables, Elementos Configurables
Los parámetros de cada elemento configurable son similares a los de una entrada programable.
Establezca los siguientes parámetros para cada elemento configurable:
1. Configuración de Alarma – seleccione la configuración de alarma de No Hay, Alarma, o Prealarma.
Cuando una alarma ocurre, la salida de bocina anuncia con un bip constante y el motor se detiene.
Cuando una prealarma ocurre, la salida de bocina anuncia con un bip alternado encendido y
apagado y el motor puede permanecer corriendo. Si No Hay es seleccionado, la entrada es estado
únicamente. El estado está disponible a la Lógica Programable del BESTlogicPlus sin importar el
ajuste de la Configuración de Alarma.
2. Temporización de Activación – Este ajuste define la duración que la entrada permanece encendida
antes de la anunciación ocurre.
3. Texto de la Etiqueta – Ingrese texto descriptivo que signifique el uso de la entrada. Este texto
aparecerá junto al estado del elemento en la Lógica Programable del BESTlogicPlus y en el grabador
de eventos si la entrada está configurada como una Alarma o Prealarma.
4. Reconocimiento del Contacto – Seleccione si el entrada de contacto debería ser reconocida siempre,
o solo mientra el motor está corriendo. Una selección de Mientras El Motor Corriendo Únicamente
evita anunciación espuria cuando el motor no está corriendo.
Por ejemplo, un elemento configurable podría ser usado cuando es deseado tener una alarma o
prealarma ocurra cuando el puerta del cuarto del motor es abierta para alertar al cuarto de control que
alguien está dentro del cuarto del motor. Además, por supuestas razones de seguridad cualquier
maquina debería pararse cuando alguien entra al cuarto del motor. Asuma que la entrada 5 está
etiquetada para indicar “DOOR OPEN” y es configurada como Prealarma. En la Lógica Programable del
BESTlogicPlus, la entrada 5 podría ser sumada lógicamente con ENGINE RUNNING para manejar el
Elemento Configurable 1, el cual es configurado como una alarma. El diagrama es mostrado en la Figura
7-33.
7-30 DGC-2020 Instalación 9400272990 Rev X
