iv. Si es deseable tener entradas físicas que puedan requerir comandos de abrir y
cerrar, conectar las entradas deseadas a los comandos de entrada de abrir y cerrar
del elemento interruptor. Notar que deben ser entradas pulsadas; si ambas cierran al
mismo tiempo, el interruptor no cambiará de estado. Si no es deseable tener
entradas para comando de interruptor, solo conectar un objeto de entrada “Lógica 0”
en los comandos de abrir y cerrar en el bloque interruptor.
c. Presionar el botón de Salvar cuando la lógica este completa.
d. Del menú desplegable de Comunicación, seleccionar Subir lógica para cargar la lógica en el
DGC-2020 si está conectado a él, o guardar el archivo de configuración si está trabajando
fuera de línea.

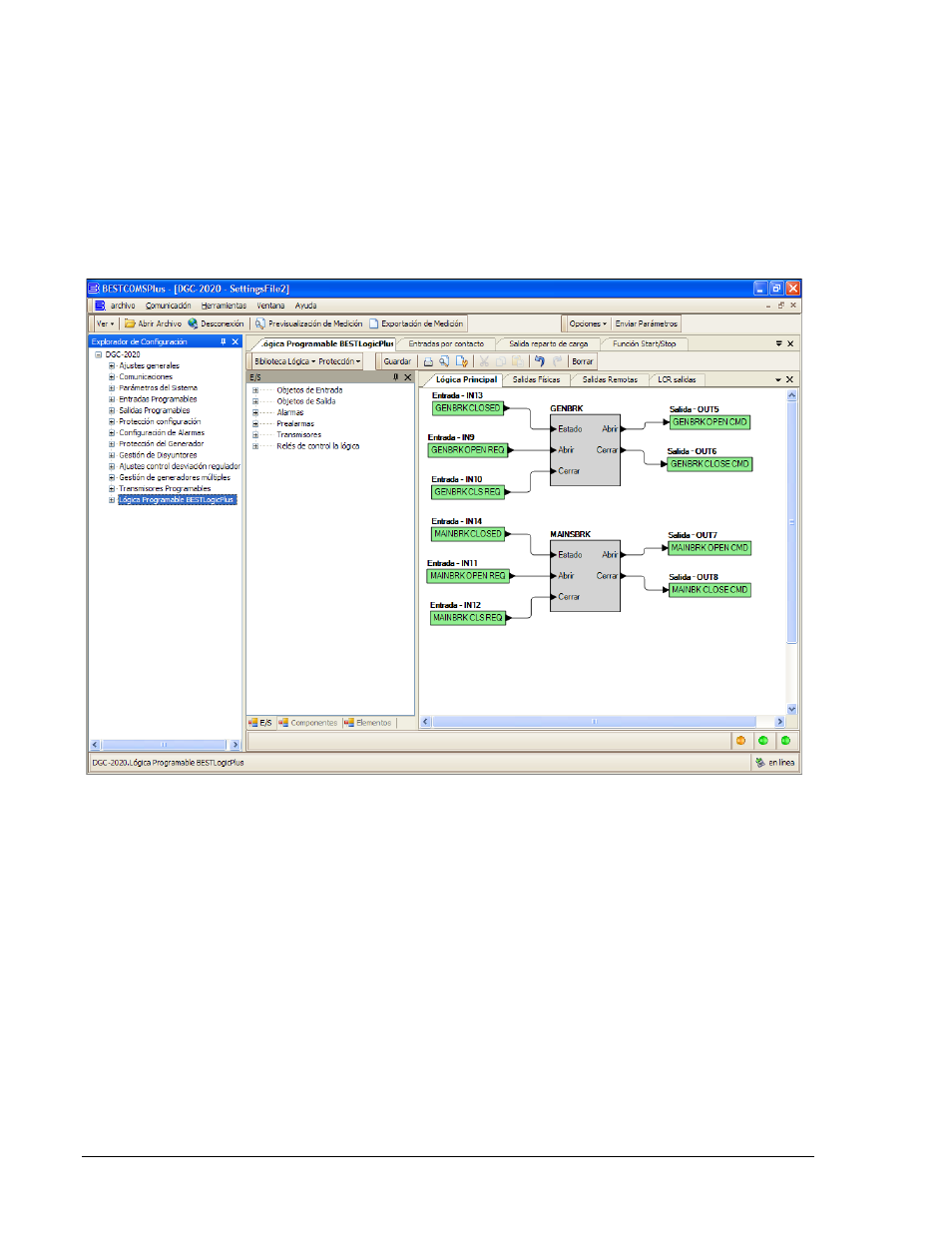

Figura 7-68. Explorador de Configuración, Lógica Programble del BESTlogicPlus
5. Configurar los parámetros para detectar generador y barra estable o en falla en EXPLORADOR
AJUSTES>MANEJO INTERRUPTOR> DETECCIÓN DE CONDICIÓN DE BARRA.
Ruta de Navegación HMI: CONFIGURACIÓN > GESTIÓN DISYUNTORES > DETEC ESTADO BUS
a. Sensado del Generador. Ver Figura 7-69.
i. Definir el Umbral de Tensión de Barra Muerta y Retardo en la Activación. Cuando la
tensión de ambos generador o barra está por debajo de este umbral por la duración
igual al de retardo en activación, el generador o la barra se consideran que están
“Muertos”.
ii. Umbrales de Sobre y Sub Tensión Estable del Generador y Umbrales de Sobre y
Sub Frecuencia y la duración de Retardo de Activación de Barra Estable y Barra
Falla. Cuando la tensión y frecuencia del generador están entre los rangos
especificados por un tiempo igual al de Retardo de Activación de Barra Estable el
generador se considera “Estable”. De lo contrario se considera “En Falla”.
7-68 DGC-2020 Instalación 9400272990 Rev X
