Conexiones con el AVR’, GOV’ y LS’
Los terminales adicionales brindan un punto de aterrizaje para añadir resistencia a las salidas analógicas
LS, GOV y AVR. Dichos terminales no están conectados internamente al modulo de reparto de carga. La
Figura 9-10 ilustra las conexiones utilizando el terminal AVR’ adicional como punto de aterrizaje.

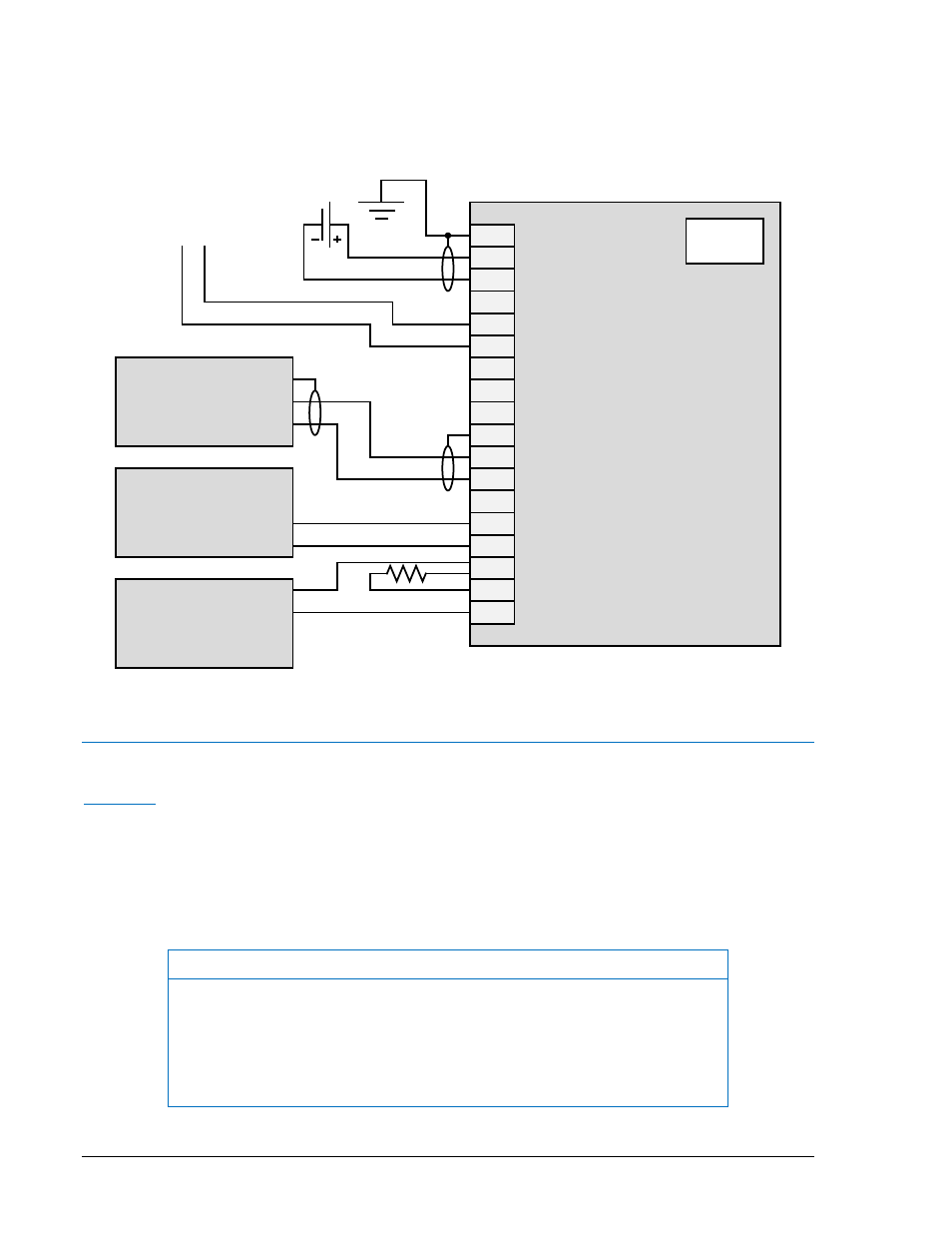

Figura 9-10. Conexiones con el AVR’, GOV’ y LS’
APLICACIÓN
Conectar un dispositivo de control externo con un sistema DGC-2020 – LSM-2020.
Método 1
En algunos casos, puede ser necesario hacer una interface con un dispositivo externo, como un
sincronizador, con el sistema DGC-2020 – LSM-2020, adonde el LSM-2020 controla la entrada analógica
hacia el AVR y el regulador de velocidad. Si un sincronizador externo es utilizado en conjunto con el
LSM-2020 para manejar la señal analógica de velocidad, contactos que indican el estado de la posición
del interruptor del generador pueden ser usados para cambiar la señal analógica de velocidad entre dos
dispositivos como se muestra en la Figura 9-11.
Nota
Cualquier contacto de relé el cual es utilizado para cambiar líneas de
comparto de carga, señales analógicas de reguladores de velocidad, o
señales analógicas de regulación de tensión, deben utilizar relés destinados
para aplicaciones de baja tensión, baja corriente para preservar la integridad
de la señal. Relés de señales, no relés de potencia debes ser utilizados en
esta aplicación. Se recomienda el uso de relés con contactos dorados.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Ethernet
LSM-2020
AVR+
AVR-
AVR’
GOV+
GOV-
GOV’
CANL
CANH
GND
V+
IN-
I+
LS+
LS-
LS’
B-
B+
GND
Voltage
Regulator
Analog
Aux
Input
Governor
Analog
Aux
Input
DGC-2020
CANL
CANH
SHIELD
P0071-82
12 or
24 Vdc
To System Load
Share Line
9-14 DGC-2020 LSM-2020 (Módulo de Reparto de Carga) 9400272990 Rev X
