Página 303: Y figura 6-8

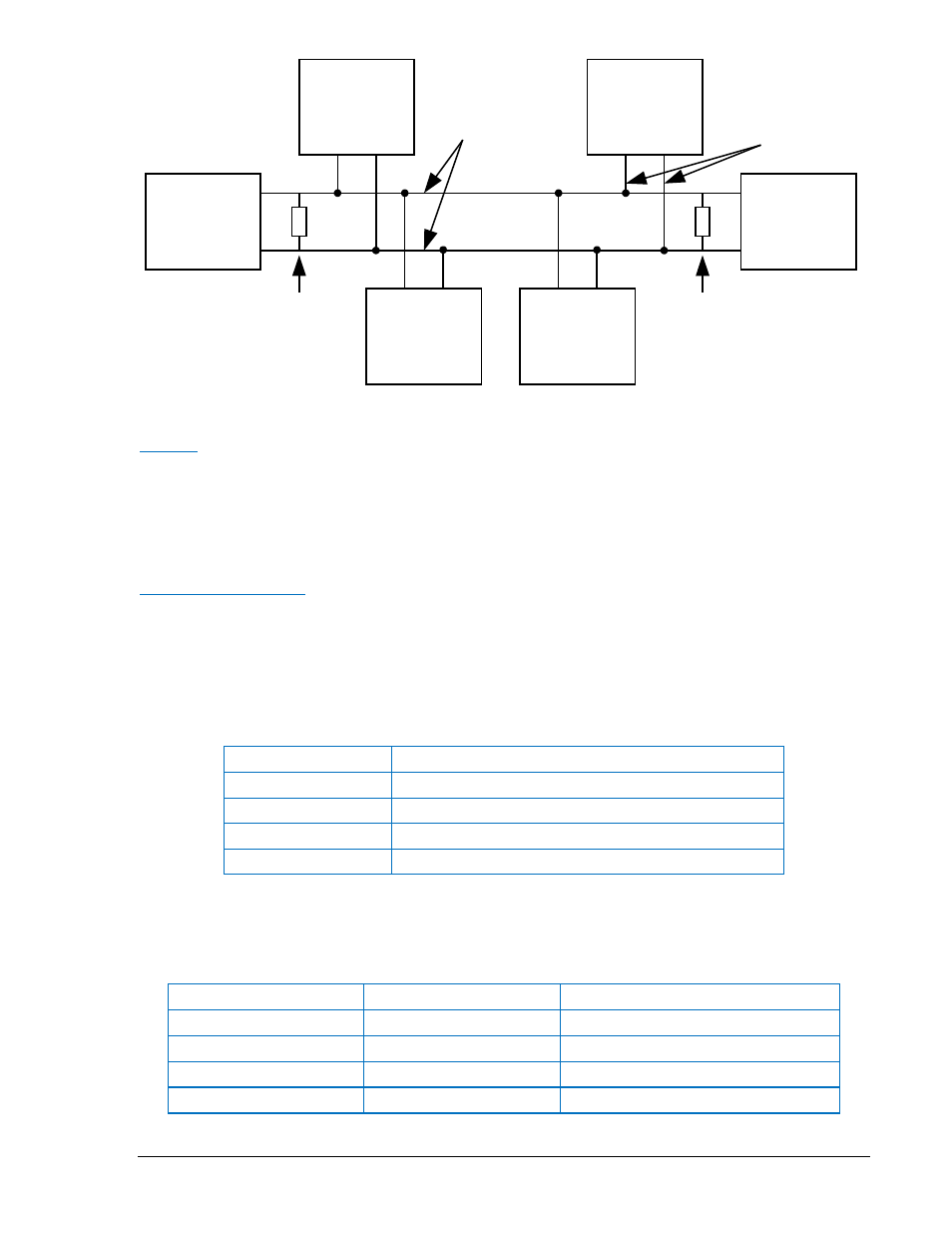

Figura 6-8. Interfaz CANbus -el módulo AEM-2020 opcional constituye un extremo del bus
Módem
Los controladores de la versión 3 del hardware del DGC-2020, cuyo número de estilo es xxxxxExxx,
están equipados con un puerto RS-232. Este puerto permite la comunicación con un módem externo
suministrado por el usuario con capacidad para aceptar llamadas entrantes y salientes. Las versiones 1 y
2 del hardware del DGC-2020, cuyo número de estilo es xxxxxMxxx, están equipadas con un módem
interno con capacidad para aceptar llamadas entrantes y salientes. El módem se conecta a una línea
telefónica con dispositivo estándar a través de un enchufe hembra RJ-11C USOC.
Conexiones RDP-110
Los bornes pueden conectarse con el panel de visualización a distancia opcional RDP-110. Estos bornes
brindan una potencia útil cc al RDP-110 y permite la comunicación entre el DGC-2020 y el RDP-110.
Para la conexión de los bornes de comunicación del DGC-2020 y RDP-110, se recomienda utilizar los
conductores de par trenzado. La comunicación puede volverse inestable si los cables de conexión
exceden los 4000 pies
El Cuadro 6-12 muestra los bornes del DGC-2020 que se conectan al RDP-110.
Cuadro 6-12. Bornes de la Interfaz RDP-110
Borne
Conexión a:
4 (RDP BATT+)
Borne 12/24 del RDP-110
5 (RDP BATT-)
Borne DC COM del RDP-110
6 (RDP TXD-)
Borne 485- del RDP-110
7 (RDP TXD+)
RDP-110 485+
Conexiones para las aplicaciones típicas
En las siguientes páginas se muestran los diagramas de conexión para aplicaciones típicas. Consulte el
Cuadro 6-13 para obtener una referencia cruzada de los diagramas.
Cuadro 6-13. Typical Connection Diagram Cross-Reference
Tipo de conexión
Versión 3 del hardware
Versiones 1 y 2 del hardware
Trifásica en estrella
Figura 6-9, página 6-12
Figura 6-13, página 6-20
Trifásica en triángulo
Figura 6-10, página 6-14
Figura 6-14, página 6-22
Monofásica A-B
Figura 6-11, página 6-16
Figura 6-15, página 6-24
Monofásica A-C
Figura 6-16, página 6-26
DGC-2020
AEM-2020
(Optional)
Other
Devices
P0053-94
Engine
120 ohm
Termination
CAN-H
CAN-L
LSM-2020
(Optional)
CEM-2020
(Optional)
120 ohm
Termination
Bus
Stub
LSM-2020
(opcional)
Otros
dispositivos
Terminación
120 ohmios
Terminación
120 ohmios
Motor
Rama
CEM-2020
(opcional)
AEM-2020
(opcional)
9400272990 Rev X
DGC-2020 Instalación
6-11
