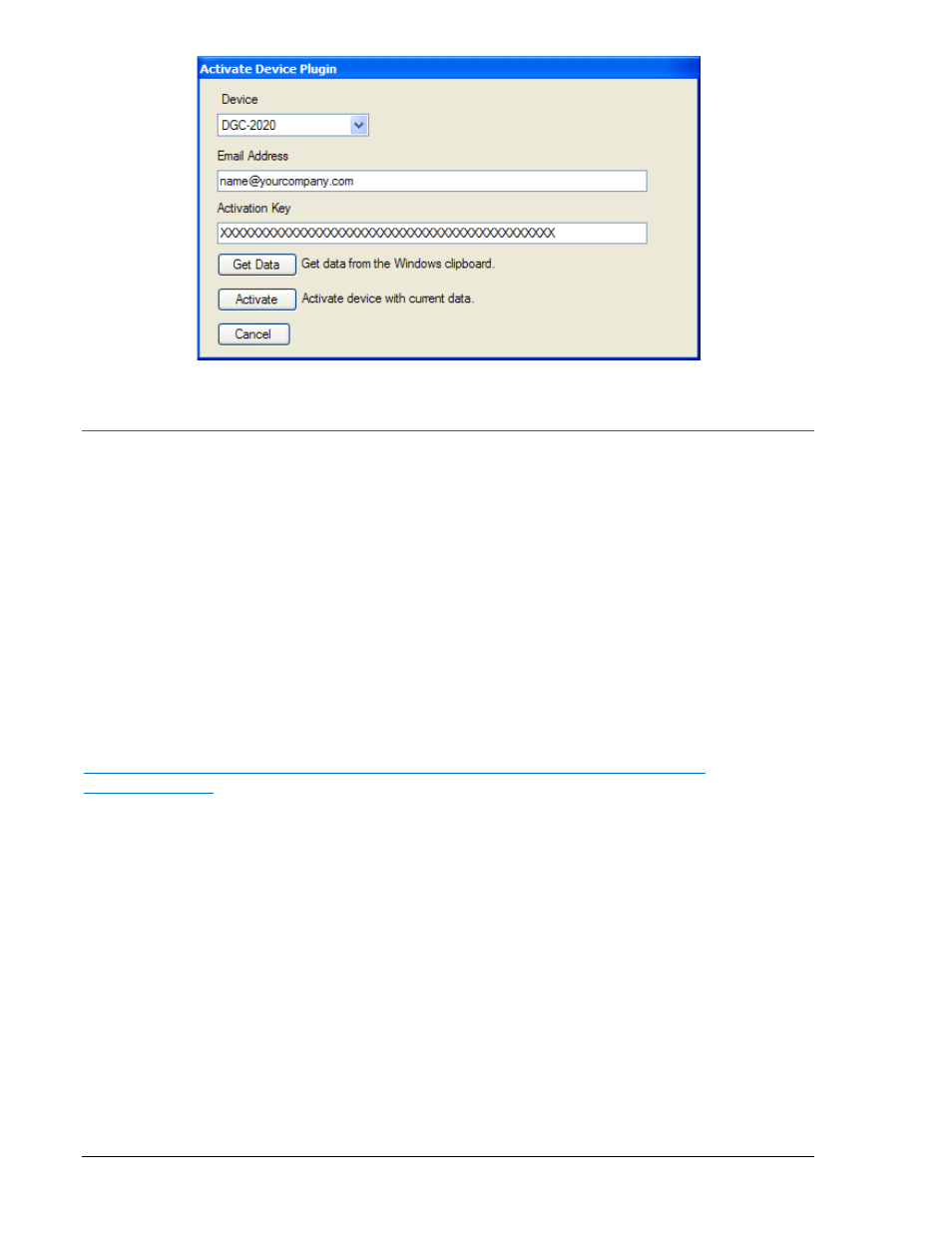

Figura 4-7.Activar Plugin del Dispositivo
COMUNICACIONES
Comunicación con modem (Opcional)
Si la conexión se efectúa en el DGC-2020 mediante una línea telefónica, seleccionar USB via Serial
RS232, Modem, y marcar el número de teléfono Phone Number. Para seleccionar el puerto de
comunicación (COM Port) correcto, abrir Windows Device Manager (Director de Dispositivos Windows) y
ampliar la arborescencia Modems. Hacer un clic derecho en el nombre del módem y seleccionar
Properties (Propiedades). Abrir la pestaña Advanced para visualizar el puerto de comunicación. Referirse
a Comunicaciones, Configuración de Modem, para más información.
Comunicación Ethernet
Es posible comunicar con el DGC-2020 mediante el módulo de reparto de carga opcional LSM-2020.
Para utilizar las funcionalidades Ethernet del LSM-2020, se deben configurar los parámetros de la red en
el LSM-2020. Los ajustes de red del DGC-2020 pueden ser configurados a través de la Device
Discovery en BESTCOMPSPlus a través del panel frontal del DGC-2020 o a través del DGC-2020 y se
envían al LSM-2020 por la interfaz CANbus. Se emplea el siguiente procedimientos pueden ser usados
para configurar los parámetros de la red en el LSM-2020 y conectar el DGC-2020 por medio de Ethernet
utilizando el LSM-2020.
Configurar los Ajustes de Red del LSM-2020 a través del Descubrir Dispositivo en
BESTCOMSPlus
1. Navegar hasta alcanzar Settings (Ajustes), System Params (Parámetros del sistema), Remote
Module Setup (Confguración de Módulo Remoto), LSM Setup (Ajustes del LSM) en la interfaz HMI
del panel frontal y comprobar que se ha activado el LSM-2020 con la dirección CANbus apropiada
para que el DGC-2020 y el LSM-2020 estén conectados correctamente. Si una conexión USB es
activa en el DGC-2020, el LSM-2020 permite la parametrización y la dirección CANbus puede
encontrarse utilizando el explorador de las configuraciones (Settings Explorer) en BESTCOMSPlus
para abrir la arborescencia System Parameters (Parámetros del sistema), Remote Module Setup
(Confguración de Módulo Remoto) como se muestra en la Figura 4-24. El DGC-2020 anunciará una
prealarma si el LSM-2020 no está conectado correctamente mientras está activado. Si la conexión es
válida, se pueden configurar los ajustes de la red del LSM-2020 mediante la interfaz USB del DGC-
2020.
2. En BESTCOMSPlus haga clic en el manú desplegable Comunicaciones y seleccione Nueva
Comunicación, Conexión de Módulo de Reparto de Carga. La pantalla Conexión Módulo de Reparto
de Carga. Vea la Figura 4-8.
