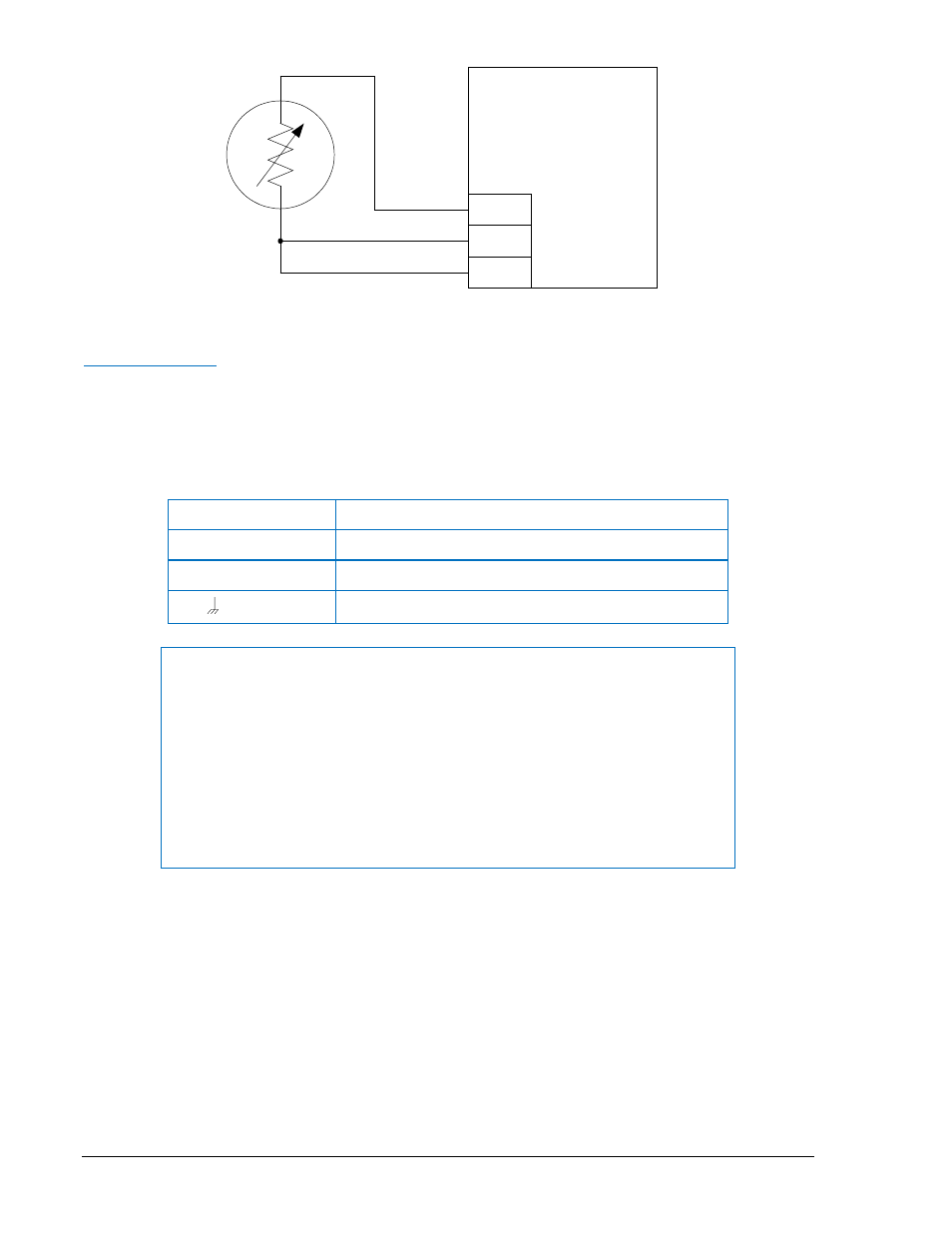

Figura 11-6. Conexiones externas de tres cables con entradas RTD
Interfaz CAN Bus
Estos terminales permiten la comunicación mediante el protocolo SAE J1939, así como una
comunicación de alta velocidad entre el módulo de expansión analógica y el DGC-2020. Se recomienda
utilizar un cable blindado de par trenzado para las conexiones entre el AEM-2020 y el DGC-2020. Los
terminales de la interfaz CAN se indican en el Cuadro 11-3. Referirse a la Figura 11-7 y Figura 11-8.
Cuadro 11-3. Terminales de la interfaz CAN Bus
Terminal Descripción
P1- HI (CAN H) Conexión CAN high (cable amarillo)
P1- LO (CAN L) Conexión CAN low (cable verde)
P1- (SHIELD)
Conexión CAN drain
RTD1+
RTD1–
RTD1C
AEM-2020
P
0
0
5
3
-6
5
RED
BLACK
BLACK
NOTAS
1. Si el AEM-2020 constituye un extremo del bus J1939, se debe instalar una
resistencia de terminación de 120
Ω ½ vatio entre los bornes P1- LO (CANL)
y P1- HI (CANH).
2. Si el AEM-2020 no forma parte del bus J1939, la rama que conecta el AEM-
2020 al bus no debe superar 914 milímetros (3 pies) de longitud.
3. La longitud máxima del bus (ramas excluidas) es de 40 metros (131 pies).
4. El sumidero J1939 (blindaje) debe estar conectado a la tierra en un punto
únicamente. Si está conectado a la tierra en otro punto, no se debe conectar
con el AEM-2020.
ROJO
NEGRO
NEGRO
11-8 DGC-2020 AEM-2020 (Módulo de Expansión Analógica) 9400272990 Rev X
