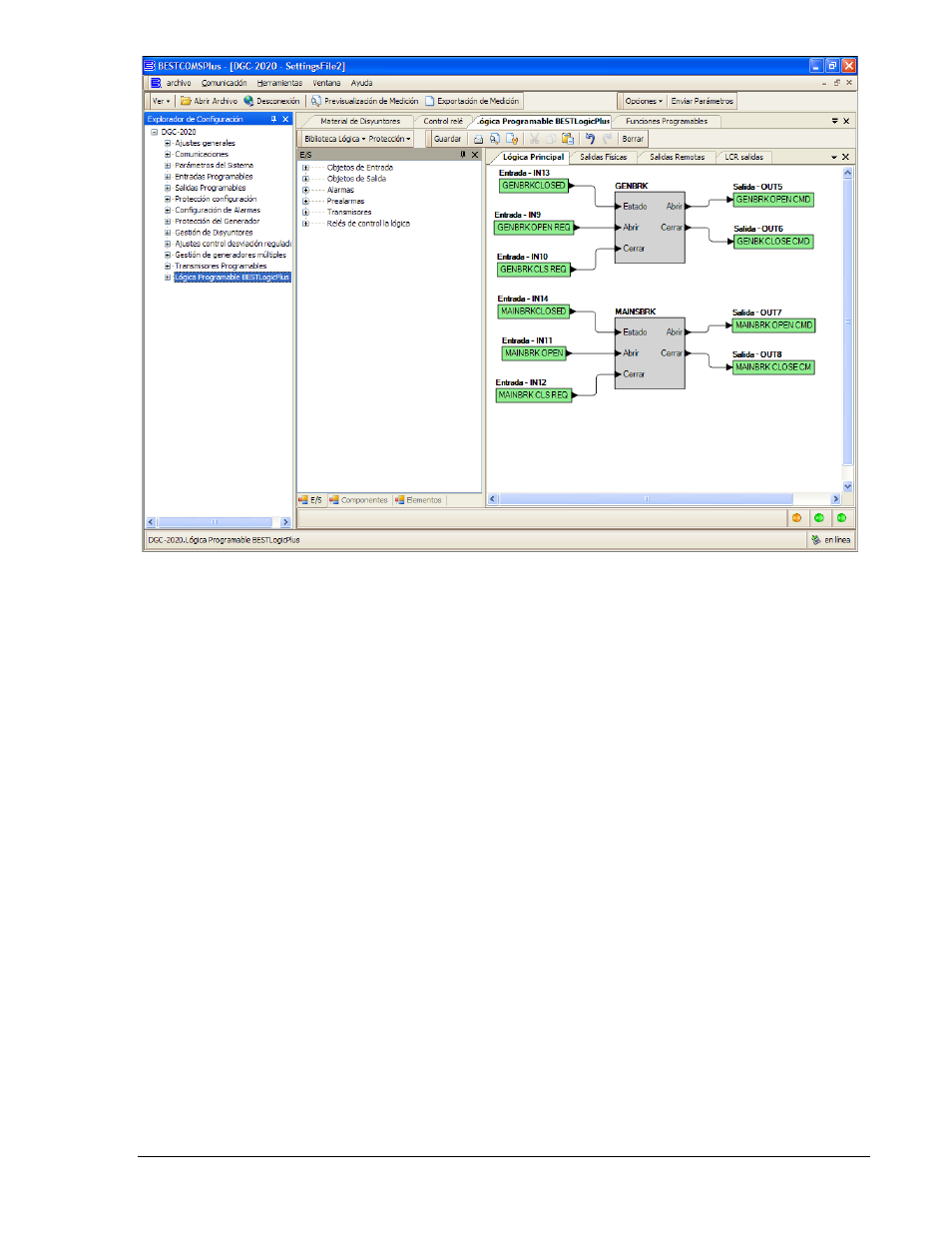

Figura 7-37. Explorador de Configuración, Ajustes de Lógica Programable del BESTlogicPlus
a. Interruptor Generador
i. Arrastrar el elemento Interruptor Generador dentro del diagrama de lógica.
ii. Conectar las salidas de abrir y cerrar del elemento interruptor al contacto de salida
que manejara el interruptor.
iii. Conectar la entrada física o entrada remota que tiene el estado del interruptor
(cerrado si el interruptor está cerrado, abierto si el interruptor está abierto) a la
entrada de Estado del elemento interruptor. Esta es la única manera de indicar el
estado del interruptor en el DGC-2020.
iv. Si es deseable tener entradas físicas que puedan requerir comandos de abrir y
cerrar, conectar las entradas deseadas a los comandos de entrada de abrir y cerrar
del elemento interruptor. Estas entradas deberían ser pulsadas; si ambas cierran al
mismo tiempo, el interruptor no cambiará de estado. Si no es deseable tener
entradas para comando de interruptor, solo conectar un objeto de entrada “Lógica 0”
en los comandos de abrir y cerrar en el bloque interruptor.
b. Interruptor Alimentación (si está configurado):
i. Arrastrar el elemento Interruptor Alimentación dentro del diagrama de lógica.
ii. Conectar las salidas de abrir y cerrar del elemento interruptor al contacto de salida
que manejara el interruptor.
iii. Conectar la entrada física o entrada remota que tiene el estado del interruptor
(cerrado si el interruptor está cerrado, abierto si el interruptor está abierto) a la
entrada de Estado del elemento interruptor. Esta es la única manera de indicar el
estado del interruptor en el DGC-2020.
iv. Si es deseable tener entradas físicas que puedan requerir comandos de abrir y
cerrar, conectar las entradas deseadas a los comandos de entrada de abrir y cerrar
del elemento interruptor. Notar que deben ser entradas pulsadas; si ambas cierran al
mismo tiempo, el interruptor no cambiará de estado. Si no es deseable tener
entradas para comando de interruptor, solo conectar un objeto de entrada “Lógica 0”
en los comandos de abrir y cerrar en el bloque interruptor.
9400272990 Rev X DGC-2020 Instalación 7-35
