Transmisores
Es posible la conexión lógica de los objetos del transmisor a cualquier entrada del bloque lógico.
Componentes
Circuitos lógicos
Los circuitos lógicos disponibles incluyen AND, OR, Exclusive OR y NOT.
Latches
Los latches se utilizan para ajustar y resetear una salida. Utilizar el método de arrastrar y soltar para
efectuar la conexión lógica de las entradas y salidas de los bloques lógicos de los latches.
Temporizadores de excitación o pérdida de señales
Un temporizador de excitación genera una salida TRUE (activada) cuando el tiempo transcurrido es
superior o igual al parámetro de Tiempo de Excitación tras ocurrir una transición de FALSE (desactivada)
a TRUE (activada) en la entrada Initiate de la lógica conectada. Cuando el estado de la entrada Initiate
pasa a FALSE (desactivada), la salida pasa a FALSE (desactivada) inmediatamente.
Un temporizador de pérdida de señales genera una salida TRUE (activada) cuando el tiempo
transcurrido es superior o igual al parámetro de Tiempo de Pérdida de Señales tras ocurrir una transición
de FALSE (desactivada) a TRUE (activada) en la entrada Initiate de la lógica conectada. Cuando la
entrada Initiate pasa a TRUE (activada), la salida pasa a FALSE (desactivada) al instante.
Referirse a la Figura 5-2, Bloques de lTemporizador Lógico de Excitación y Pérdida de Señales.
Para programar BESTlogicPlus, utilizar el Explorador de Configuraciones de BESTCOMPlus para abrir el
ramo de arborescencia del BESTlogicPlus Programmable Logic/Logic Timers (Temporizador Lógica /
Lógica Programable BESTlogicPlus). Ingresar la etiqueta Name que se desea aparezca en el bloque
lógico del temporizador. El rango de Time Delay (Temporización) es de 0 a 250 horas en incrementos de
1 hora, 0 a 250 minutos en incrementos de 1 minuto, o de 0 a 1800 segundos en incrementos de 0.1
segundos.
Luego, abrir la pestaña Component de la ventana BESTlogicPlus y deslizar un temporizador en la red del
programa. Hacer clic derecho en el temporizador para seleccionar el temporizador que se desea utilizar y
ajustado previamente en el ramo de la arborescencia Logic Timers. Aparecerá el Cuadro de Diálogo
Logic Timer Properties (Propiedades del Temporizador Lógico) Seleccionar el temporizador que se
desea utilizar.
La precisión de temporización es
±15 milésimas de segundo.

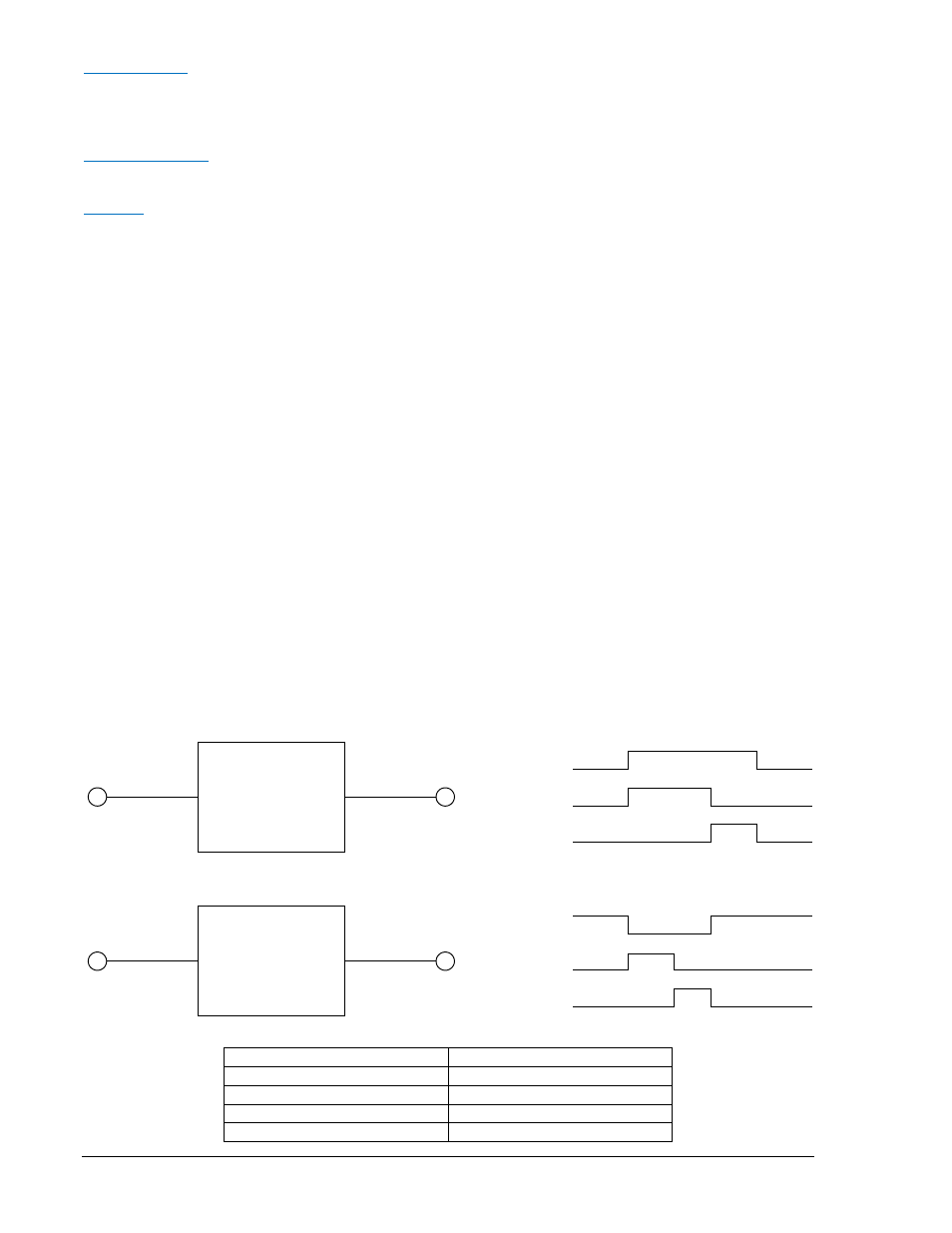

Figura 5-2. Bloques Lógicos del Temporizador de Excitación y Pérdida de Señal
English Expañol
Initiate Iniciar
Pickup Timer Temporizador de captación
Pickup Time Tiempo de captación
Output Salida
Initiate
Pickup Time
Output
Initiate
Dropout Time
Output
Pickup
Timer
Dropout
Timer
Output
Output
Initiate
Initiate
P0048-03
5-34 DGC-2020 BESTlogic™Plus Programmable 9400272990 Rev X
