 One-Line Diagram (Diagrama unifilar) y habilite el ajuste. Si usa BESTCOMSPlus, navegue a Settings
Explorer (Explorador de ajustes), General Settings (Ajustes generales), Front Panel HMI (HMI del panel
delantero) y seleccione Enable (Habilitar) en el ajuste One-Line Diagram (Diagrama unifilar).
Una vez habilitado, el diagrama unifilar aparece en las pantallas Summary (Resumen) y Main Menu
(Menú principal) del panel delantero. La pantalla One-Line Diagram Menu (Menú del diagrama unifilar)
proporciona mediciones para los parámetros de transferencia de falla en red de alimentación, del
generador y del bus, y también para los controles del disyuntor. Para llegar a la pantalla del menú del
diagrama unifilar, vaya a Main Menu (Menú principal) y seleccione el diagrama unifilar como lo haría con
una opción de menú normal y presione el pulsador de flecha derecha. Los parámetros del diagrama
unifilar, del estado de transferencia de falla en red de alimentación (si está habilitado), del generador y
del bus, y los controles del disyuntor se muestran, respectivamente, desde la parte superior del menú.
Además, la medición del estado de transferencia de falla en red de alimentación está disponible al
seleccionar “MAINSFAIL XFER STATE” (Estado de transf. de falla en red de alimentación) y presionar el
pulsador de flecha derecha. Se visualiza el estado de transferencia de falla en red de alimentación, el
retardo de transferencia, el retardo de devolución, el tiempo de transferencia máximo, el tiempo paralelo
máximo y el retardo de transición abierta.
Para emitir un comando de apertura o cierre del disyuntor, seleccione la opción de menú adecuada y
presione Edit (Editar) y seleccione ON (Encendido).
En la Figura 2-4 se muestran las ramas de la pantalla ONE-LINE DIAGRAM (Diagrama unifilar).
Figura 2-5, que aparece a continuación, ilustra y describe las distintas configuraciones del diagrama
unifilar.

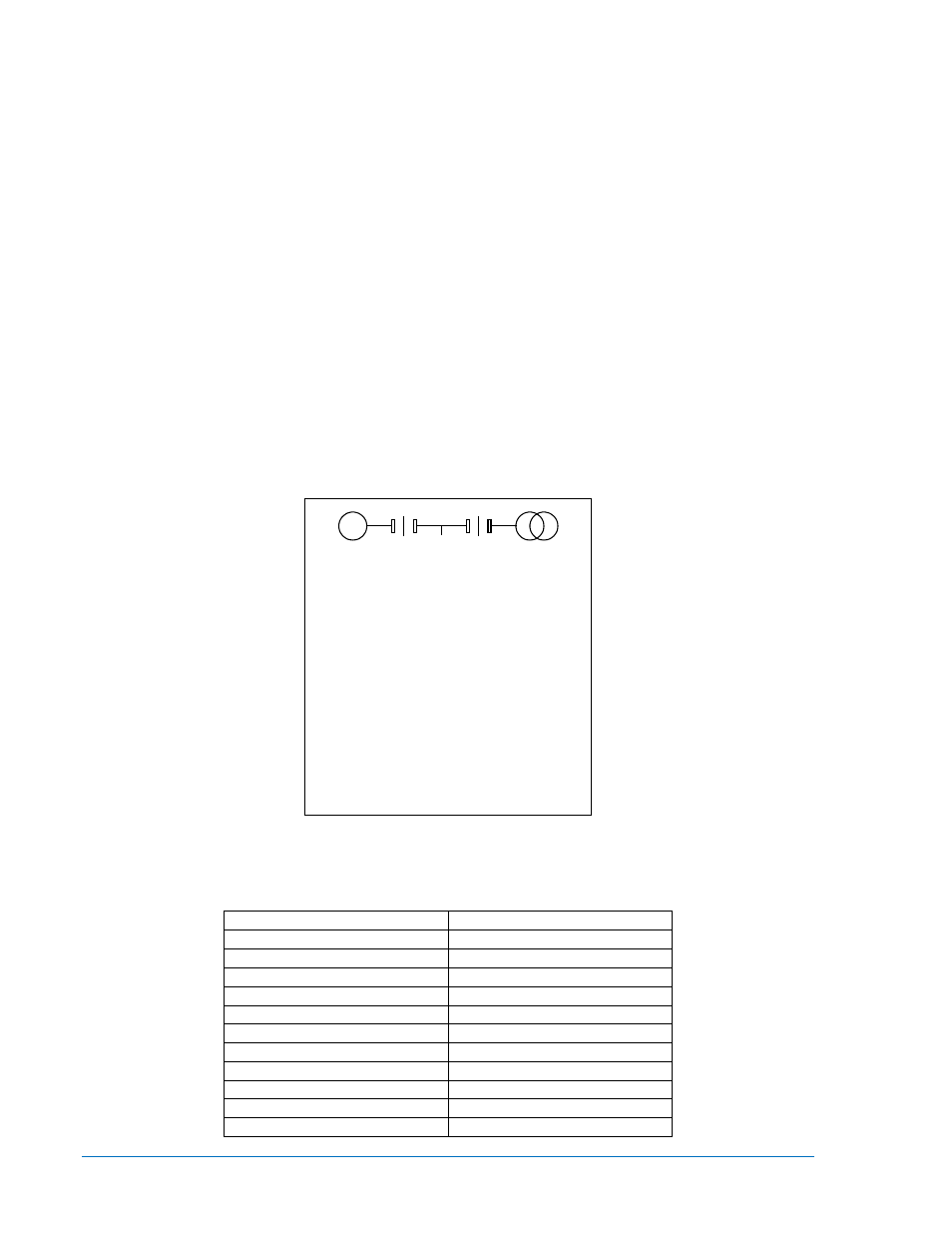

Figura 2-4. Opciones del menú del diagrama unifilar
(disponible cuando el diagrama está habilitado)
English Español
MAINSFAIL XFER STATE EST TRANSF FALLA PRI
DISABLED DESHABIL
0 VLL, 0 VLN 0 VLL, 0 VLN
0.0 HZ, 0 A 0.0 HZ, 0 A
0 kW, 0 KVar 0 kW, 0 KVar
PF 1.00, LEAD PF 1.00 CAPAC
BUS 0 , VLL 0.0 Hz BUS 0 , VLL 0.0 Hz
GN BRK OPN CMD OFF MND ABERT DIS GEN PAR
GN BRK CLS CMD OFF MND CIER DIS GEN PAR
MN BRK OPN CMD OFF MND ABERT DIS RED PAR
MN BRK CLS CMD OFF MND CIER DIS RED PAR
0 VLL 0 VLN
0.0 Hz 0 A
0 kW 0 KVar
PF 1.00 LEAD
BUS 0 VLL 0.0 Hz
G
L
GN BRK OPN CMD OFF
GN BRK CLS CMD OFF
MN BRK OPN CMD OFF
MN BRK CLS CMD OFF
P0071-89
MAINSFAIL XFER STATE
DISABLED
2-26 DGC-2020 - Interfaz Hombre-Máquina 9400272990 Rev X
