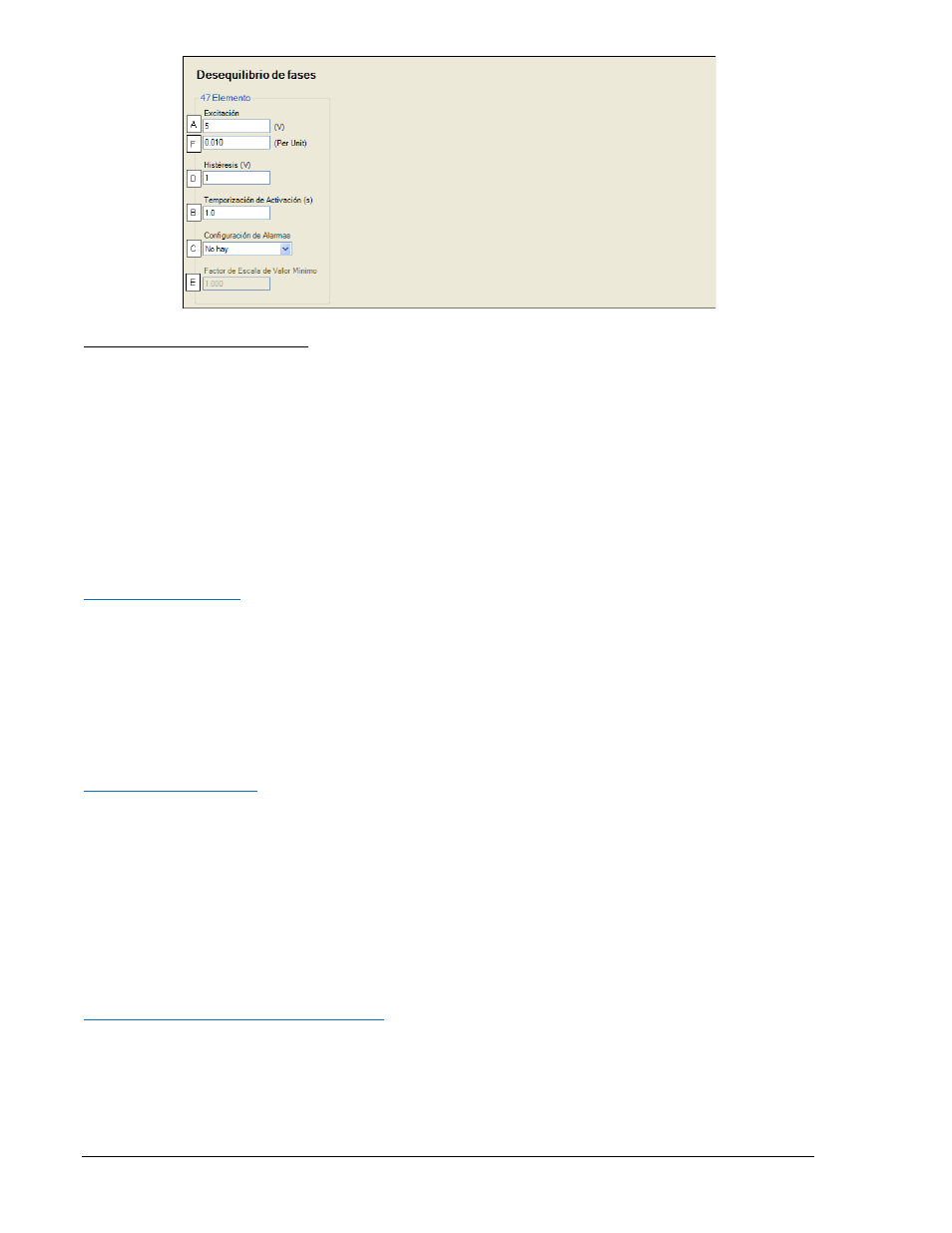

Figura 4-493. Ajuste de protección del desequilibrio de fases
A Excitación: ajustable de 70 a 576 Vca por incrementos de 70 Vca.
B Temporización de Activación: ajustable de 0 a 30 s por incrementos de 0.1s.
C Configuración de Alarma: Ninguna, Prealarma o Alarma.
D Histerésis: Ajustable de 1 a 5 Vca en incrementos de 1V ca
E Factor de Escala de Valor Minimo: Ajustable desde 0.001 a 3 en incrementos de 0.001.
F Excitación (Por Unidad): El intervalo varía según los valores de los ajustes de la unidad original y el
parámetro de los datos nominales asociados.
Protección de frecuencia (81O/U)
Se proporcionan dos conjuntos de ajustes de protección de frecuencia: uno para la subfrecuencia (81U) y
otro para la sobrefrecuencia (81O).
Subfrecuencia (81U)
Se anuncia una situación de subfrecuencia cuando la frecuencia del generador es inferior al ajuste de
excitación 81U
A durante el ajuste de temporización de activación 81U B . El usuario puede seleccionar
también un anuncio de subfrecuencia para activar una prealarma C (advertencia) o alarma C (parada).
Asimismo, el usuario puede configurar un anuncio de subfrecuencia para cerrar una salida programable.
Un ajuste de la inhibición basada en la frecuencia D evita que ocurra un disparo 81U durante una situación
de subtensión asociada al arranque del sistema.
El ajuste de histéresis funciona como una pérdida de señal de subfrecuencia evitando la interrupción
rápida de la salida de la excitación.
Sobrefrecuencia (81O)
Cuando la frecuencia del generador supera el ajuste de excitación 81O E durante el ajuste de
temporización de activación 81O F , se anuncia una situación de sobrefrecuencia. El usuario puede
seleccionar también un anuncio de sobrefrecuencia para activar una prealarma G (advertencia) o alarma
(parada). Asimismo, el usuario puede configurar una condición de sobrefrecuencia para cerrar una salida
programable.
El ajuste de histéresis I funciona como una pérdida de señal de sobrefrecuencia evitando la interrupción
rápida de la caída de la excitación.
Se desactiva el elemento cuando el parámetro de Configuración de alarma está en “None”/”No hay”. El
estado del elemento está disponible en la lógica programable de BESTlogicPlus cuando se selecciona
“Status Only” / “Estado únicamente”.
Factor de Escala de Frecuencia Alterna
Un factor de escala de frecuencia alterna J es usado para ajuste automático del ajuste de excitación de
frecuencia en aplicaciones que puede ser utilizado más de una frecuencia operativa. Por ejemplo, una
máquina que es configurada entre 50 o 60Hz de operación. El ajuste de factor de escala es
implementado cuando el DGC-2020 sensa un cierre de contacto conectado al elemento lógico
Priorización de Frecuencia Alterna de la Lógica Programable de BESTlogicPlus. Cuando el Priorización
de Frecuencia Alterna es verdadero, el ajuste del factor de escala sirve como un multiplicador para el
