Nombre Descripción Símbolo

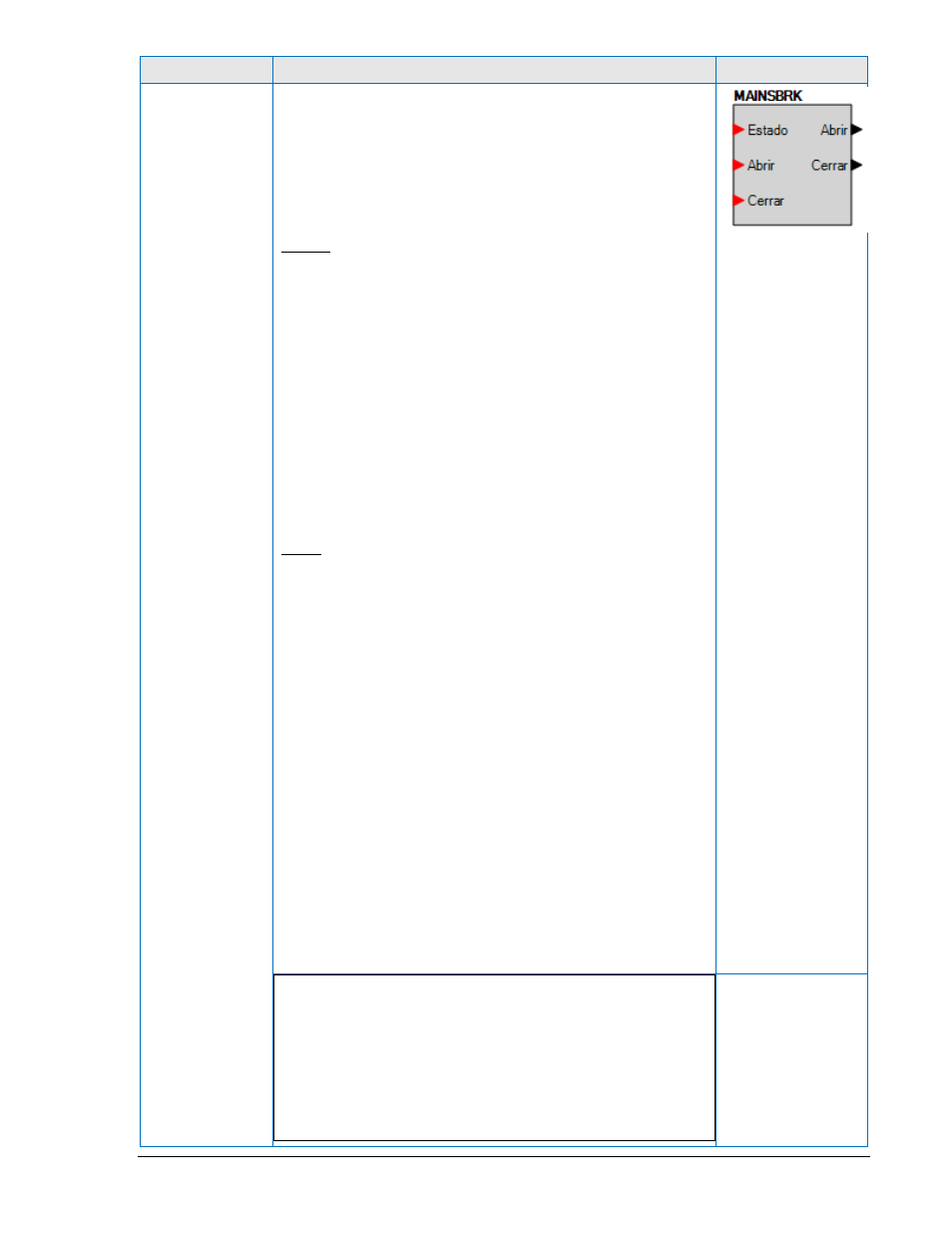

MAINSBRK Se utiliza este elemento para relacionar las señales de apertura y cierre del
disyuntor procedentes del DGC-2020 con los contactos de las salidas físicas,
para abrir y cerrar el disyuntor de la red de alimentación, y destinar el
feedback de estado del disyuntor a una entrada por contacto. Además, se
pueden asignar las entradas por contacto para implementar interruptores
para poder iniciar manualmente la apertura y el cierre de los disyuntores.
Este elemento sólo es disponible cuando el Hardware del Disyuntor de la red
de alimentación (Mains Breaker Hardware) está configurado en la pantalla
Hardware de los disyuntores (Breaker Hardware) por medio de la
arborescencia Gestión de los disyuntores (Breaker Management).
Entradas
Status (Estado): Esta entrada permite asignar una entrada por contacto de
manera a mandar al DGC-2020 un feedback relativo al estado del disyuntor.
Cuando esta entrada está cerrada, es decir que el disyuntor está cerrado.
Cuando esta entrada por contacto está abierta, se asume que el disyuntor
está abierto.
Open (Abrir): Esta entrada permite asignar una entrada por contacto para
poder utilizarla para iniciar manualmente una solicitud de apertura del
disyuntor. Cuando se manda un impulso de cierre a esta entrada mientras el
DGC-2020 está en modo RUN o AUTO, se abre el disyuntor.
Close (Cerrar): Esta entrada permite asignar una entrada por contacto para
poder utilizarla para iniciar manualmente una solicitud de cierre del disyuntor.
Cuando se manda un impulso a esta entrada mientras el DGC-2020 está en
modo RUN o AUTO y el generador es estable, se inicia una solicitud de
cierre. Si el parámetro de activación de cierre con bus sin tensión (Dead Bus
Close Enable) está TRUE y el bus está sin tensión, se cierra el disyuntor. Si
el bus es estable, el DGC-2020 sincroniza el generador con el bus y luego
cierra el disyuntor. Si no está disponible la opción Sincronizador, el DGC-
2020 puede todavía cerrar el disyuntor si se implementa un medio externo
para sincronizar el generador con el bus.
Salidas
Se deben asignar las salidas a las salidas por contacto del DGC-2020 que se
utilizarán para accionar el disyuntor.
Open (Abrir): Se envía a esta salida un impulso TRUE (cierre del contacto de
salida asignado) cuando el DGC-2020 dirige una señal de apertura al
disyuntor. Se trata de un impulso cuando el tipo de contacto de salida del
disyuntor (Breaker Output Contact Type) está parametrizado en Impulso
(Pulse) en la pantalla Hardware de los disyuntores (Breaker Hardware),
disponible en la sección Gestión de los disyuntores (Breaker Management)
del Explorador de configuraciones (Settings Explorer); siendo la longitud
determinada por el parámetro de tiempo del impulso de apertura (Open
Pulse Time). Se trata de una salida constante cuando el tipo de contacto del
hardware del disyuntor de la alimentación principal (Mains Breaker Hardware
Contact Type) está parametrizado en Continuo (Continuous). Cabe notar que
el tiempo de impulso debe ser suficientemente largo para que el disyuntor
pueda abrirse efectivamente antes de suprimirse el impulso.
Close (Cerrar): Se envía a esta salida un impulso TRUE (cierre del contacto
de salida asignado) cuando el DGC-2020 dirige una señal de cierre al
disyuntor. Se trata de un impulso cuando el tipo de contacto de salida del
disyuntor (Breaker Output Contact Type) está parametrizado en Impulso
(Pulse) en la pantalla Hardware de los disyuntores (Breaker Hardware),
disponible en la sección Gestión de los disyuntores (Breaker Management)
del Explorador de configuraciones (Settings Explorer); siendo la longitud
determinada por el parámetro de tiempo del impulso de apertura (Open
Pulse Time). Se trata de una salida constante cuando el tipo de contacto del
hardware del disyuntor de la alimentación principal (Mains Breaker Hardware
Contact Type ) está parametrizado en Continuo (Continuous). Cabe notar
que el tiempo de impulso debe ser suficientemente largo para que el
disyuntor pueda abrirse efectivamente antes de suprimirse el impulso.
NOTA
Cuando se usa el sincronizador del DGC-2020, es recomendado que las
salidas de relé de locales del DGC-2020 sean usadas para comandos de
cierre para minimizar la posibilidad de cierre fuera de ángulos deseados de
cierre del interruptor.
Si salidas remotas (CEM-2020) van a ser usadas para comandos de cierre,
es recomendado que el sincronizador del tipo anticipador sea usado, y el
tiempo de cierre sea ajustado a cuentas para posibles retardos de las salidas
del CEM-2020 (típicamente 50 ms) para alcanzar el ángulo de cierre del
interruptor deseado.
