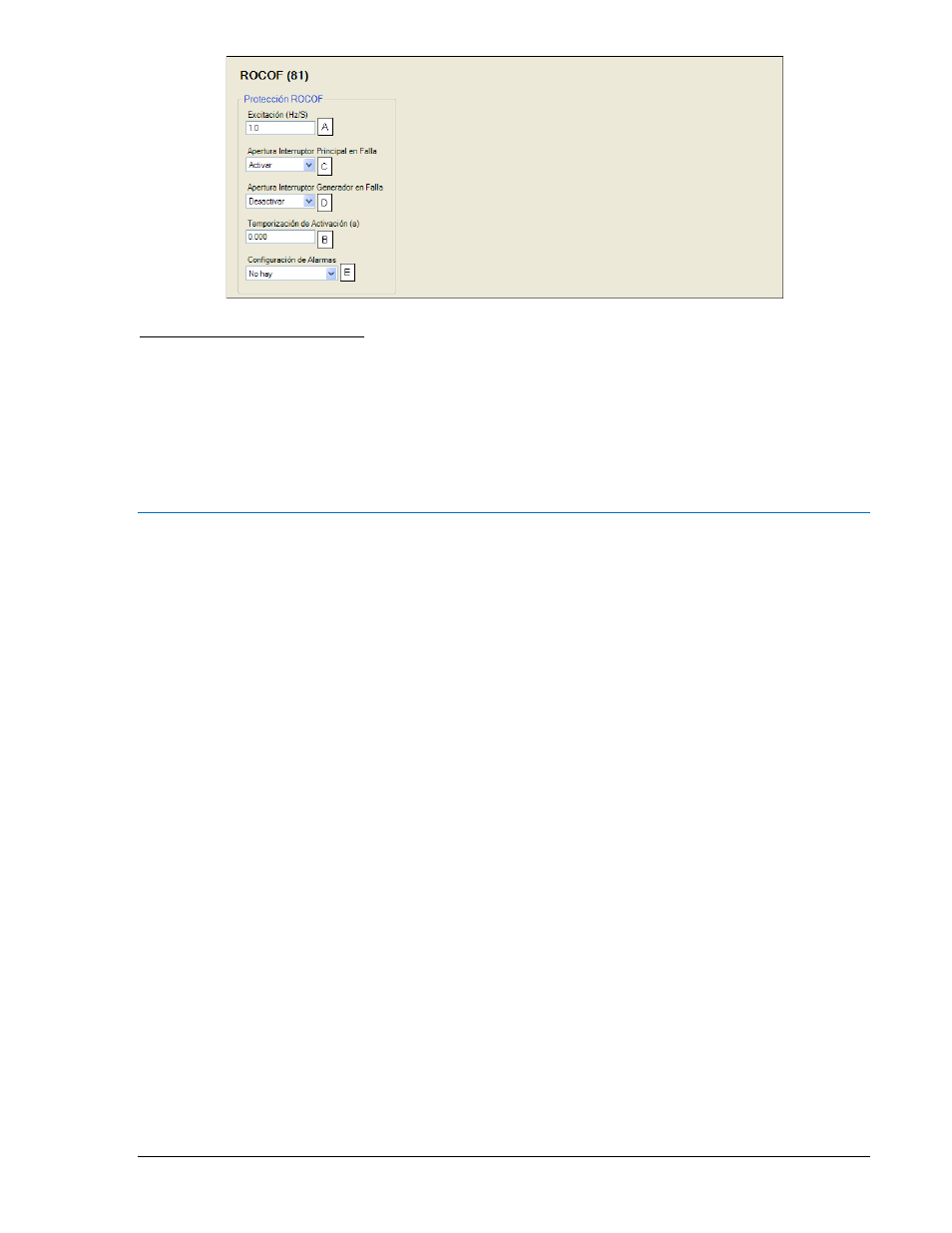

Figura 4-60 . Ajustes de Protección ROCOF
A Excitación: Ajustable de 0.2 a 10 Hz/s en incrementos de 0.1 Hz/s.
B Temporización de Activación: Ajustable de 0 a 10 segundos en incrementos de 0.001 s
C Apertura Interruptor Principal en Falla: Activar o Desactivar
D Apertura Interruptor Generador en Falla: Activar o Desactivar
E Configuración de Alarmas: Alarma, Prealarma, Estado Únicamente.
Administración del disyuntor
Las funciones de administración del disyuntor DGC-2020 incluyen el control de dos disyuntores continuos
o controlados por pulso, la transferencia de carga tras la detección de una falla en la red de alimentación,
dos modos de sincronización automática del grupo electrógeno y la configuración de la detección de bus
estable o inactivo. Las transiciones abiertas se implementan en las transferencias de carga hacia y desde
la red de alimentación.
La descripción de la administración del disyuntor está organizada de la siguiente manera:
•
Hardware del disyuntor
•
Falla de la red de alimentación
•
Detección de la condición del bus
•
Sincronizador
Hardware del disyuntor
De manera predeterminada, hay un disyuntor (del generador) habilitado A para el control y la supervisión
del DGC-2020. En las aplicaciones que requieren el control de un disyuntor del generador y del disyuntor
de la red de alimentación, se puede habilitar
B y configurar un segundo disyuntor (de la red de
alimentación).
Se admiten disyuntores controlados por pulso o entradas continuas C . Se proporcionan distintas
configuraciones para los anchos de pulso de apertura D y cierre E de cada disyuntor y un retardo de
transición. Durante el retardo de transición F , las salidas de apertura o cierre se eliminan para permitir que
se restablezcan los interbloqueos del disyuntor antes de que se inicialice una nueva salida de apertura o
cierre. La configuración acepta valores de 0 segundos a 1000 segundos en incrementos de 1 segundo.
Durante la sincronización del generador con el bus (solo modo Anticipatorio), el DGC-2020 utiliza el
tiempo de cierre del disyuntor
G para calcular el tiempo óptimo de cierre del disyuntor.
Cuando se emite un comando de cierre, el DGC-2020 supervisa el estado del disyuntor y anuncia una
falla del disyuntor si este no se cierra dentro del tiempo definido en el retardo de tiempo de espera de
cierre del disyuntor
H . En general, este parámetro se establece en un tiempo mayor que el doble del
tiempo de cierre del disyuntor.
El parámetro Configuración de salida de falla del disyuntor I indica si la salida del disyuntor se elimina o se
mantiene durante la condición de prealarma de falla de apertura del disyuntor o falla de cierre del
disyuntor.
