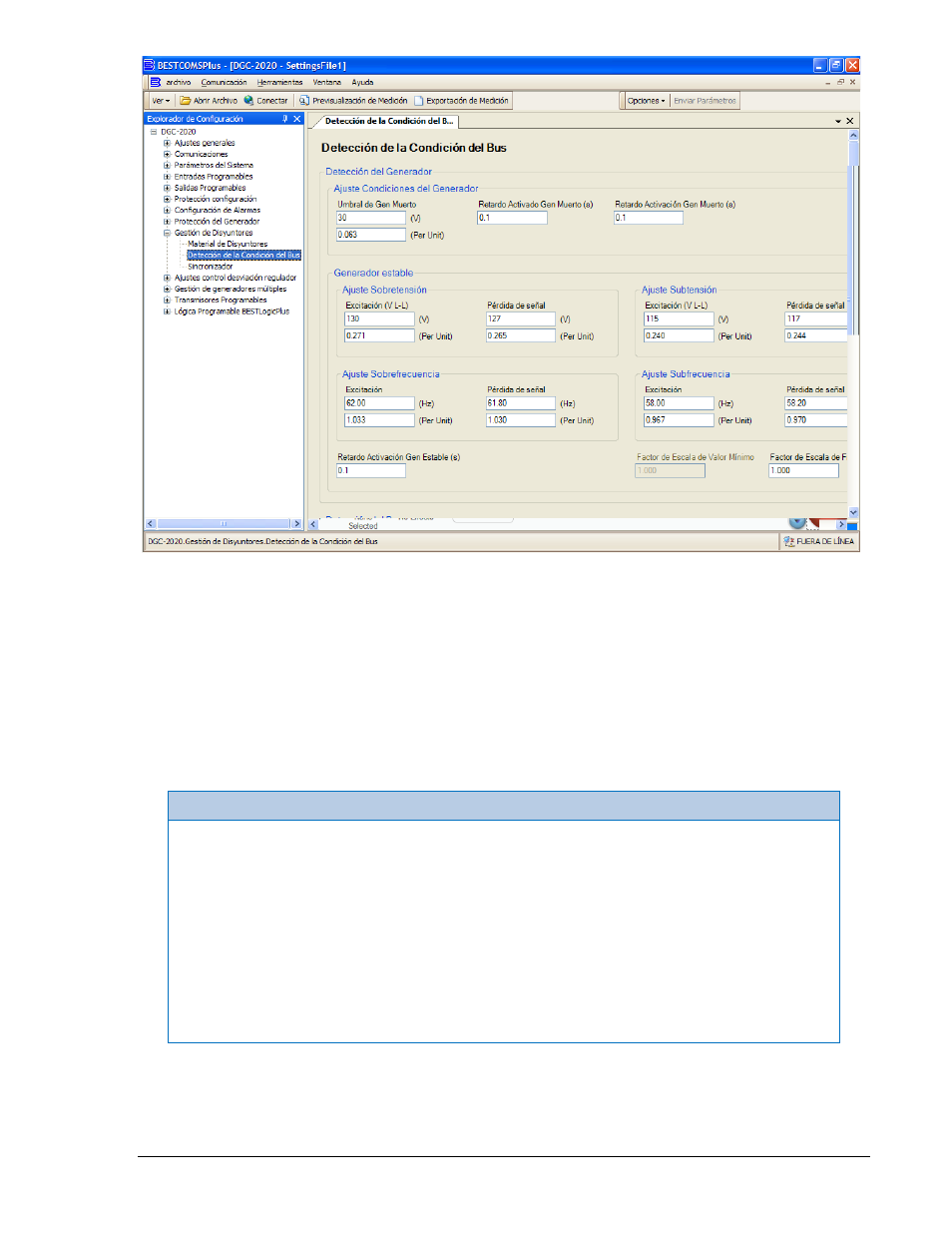

Figura 7-69. Explorador de Configuración, Gestión de Generadores, Detección de la Condición del Bus,
Sensado del Generador
b. Sensado del Bus. Ver Figura 7-70.
i. Umbrales de lw Sobre y Sub tensión y Sobre y Sub Frecuencia de Bus Estable.
Cuando la frecuencia. Cuando la tensión y frecuencia de la barra están entre los
rangos especificados por una duración igual al de Retardo de Activación de Barra
Estable el generador se considera “Estable”. De lo contrario se considera “En Falla”.
ii. La condición de los parámetros son críticos debido a que un interruptor puede ser
cerrado cuando (1) el generador esta estable y (2) el bus está estable o muerto, o
ambos interruptor de generador y alimentación están abiertos.
PRECAUCIÓN
La condición de los parámetros son críticos debido a que determina cuando un interruptor
puede ser cerrado cuando. El interruptor del generador puede estar cerrado cuando
cualquiera de lo siguiente es verdad:
• El generador esta estable y el bus está estable y ambos interruptores están abiertos.
• El generador y alimentación están estables
• El generador esta estable, el bus está muerto, y el ajuste de cierre de bus muerto está
habilitado
• El generador esta estable y el ajuste de cierre de gen muerto está habilitado, el bus está
muerto, y el ajuste de cierre de interruptor muerto está habilitado.
El interruptor principal puede ser cerrado únicamente cuando el generador está estable y
ambos interruptores están abiertos, o el generador es estable y el bus está estable.
