Conexiones con un AEM-2020, un CEM-2020 y un LSM-2020
El AEM-2020 (módulo de expansión analógica), el CEM-2020 (módulo de expansión de contacto) y el
LSM-2020 (módulo de reparto de carga) son módulos opcionales que pueden instalarse con el DGC-
2020. La interfaz entre el DGC-2020 y estos módulos se efectúa mediante CANbus. Por consiguientes,
los terminales CANBUS son las únicas conexiones comunes (Figura 6-17) entre el DGC-2020, el AEM-
2020, el CEM-2020 y el LSM-2020. Para las conexiones independientes del LSM-2020, referirse a la
sección 9 Módulo de reparto de carga. Para las conexiones independientes del CEM-2020, referirse a la
Sección 10 Módulo de expansión de contacto. Para las conexiones independientes del AEM-2020,
referirse a la Sección 11 Módulo de expansión analógica. Para más detalles sobre las conexiones
CANbus del DGC-2020, referirse al capítulo Conexiones > Interfaz CANbus de este documento.

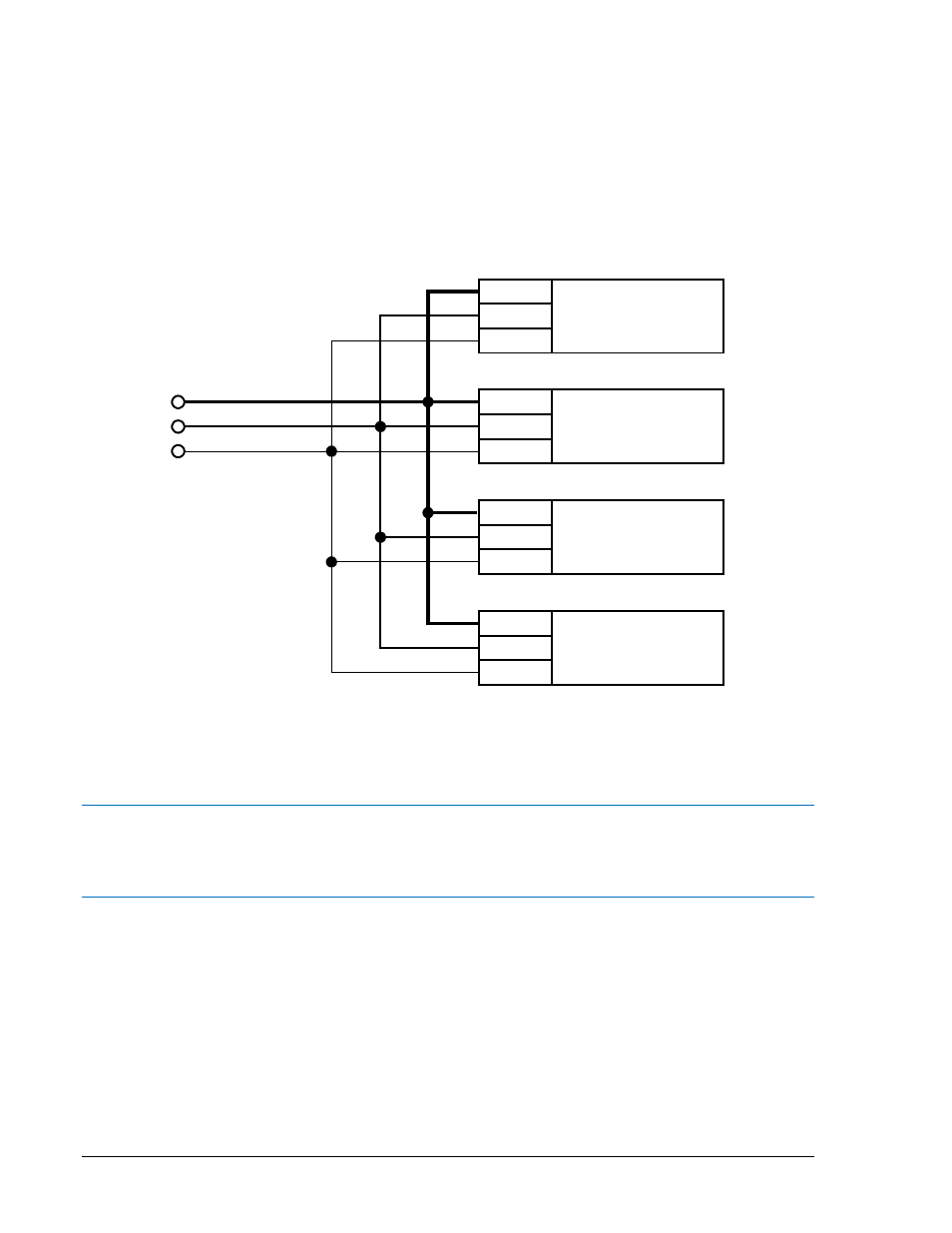

Figura 6-17. Conexiones CANbus DGC-2020, AEM-2020, CEM-2020 y LSM-2020
INSTALACIÓN PARA LOS SISTEMAS CE
Para los sistemas CE, es posible que sea necesario ubicar los cables de detección de corriente y tensión
alterna separadamente de los otros cables.
INSTALACIÓN BAJO CONDICIONES DE NIEBLA SALINA
Se recomienda quitar la batería para el reloj de tiempo real, si el DGC-2020 se instalará en condiciones
de niebla salina. La niebla salina es conocida por ser conductora, por consiguiente, existe un riesgo de
cortocircuito para la batería.
La sección 8, Mantenimiento y Detección de Averías, proporciona detalles sobre el desmontaje de la
batería para el reloj de tiempo real.
GND
CANH
CANL
LSM-2020
P0053-57
AEM-2020
DGC-2020
CANH
CANL
GND/SHIELD
CEM-2020
GND
CANH
CANL
GND
CANH
CANL
GND
CANH
CANL
6-28 DGC-2020 Instalación 9400272990 Rev X
