PROTECCIÓN CONFIGURABLE
Un AEM-2020 (Módulo de Expansión Analógica) opcional provee una protección configurable que puede
utilizarse cuando la protección estándar, disponible con el DGC-2020, no basta para satisfacer los
requerimientos de la aplicación. Se facilitan ocho ítems de protección configurables. Para facilitar la
identificación de los ítems, el usuario puede asignar un nombre
A a cada ítem.
Hay que seleccionar el parámetro B a controlar. Una temporización de armado C , ajustable por el usuario,
permite desactivar la función de protección configurable durante el arranque del motor. Si el retardo de
armado es puesto a cero, la protección configurable está active todo el tiempo, incluyendo cuando el
motor no está en marcha. Si el retado de armado es puesto a un valor no cero, la protección configurable
está inactiva cuando el motor no está en marcha, y no se vuelve activa hasta que motor sea arrancado y
el retardo de armado haya sucedido. Un parámetro permite ajustar la histéresis
D .
Cada ítem de protección configurable puede configurarse independientemente para anunciar una alarma,
una prealarma o únicamente un estado
E cuando el parámetro seleccionado B cae por debajo del límite F .
Un parámetro de temporización de la activación G , ajustable por el usuario, permite retrasar el anuncio de
la alarma tras haberse sobrepasado el límite.
Se desactiva la protección configurable cuando el parámetro de Configuración de alarma está en
“None”/”No hay”.
Los elementos configurables de protección están incorporados en el esquema de lógica programable del
BESTlogicPlus mediante la selección del grupo de E/S en BESTlogicPlus. Para más detalles, consulte la
Sección 5, Lógica Programable BESTlogicPlus.
El estado de la protección configurable está disponible en la lógica programable de BESTlogicPlus
cuando se selecciona “Status Only” / “Estado únicamente”.
Los parámetros BESTCOMSPlus para la protección configurable (DGC-2020, Salidas programables,
Protección configurable) se ilustran en la Figura 4-44. Se ilustra la Protección configurable n°1.

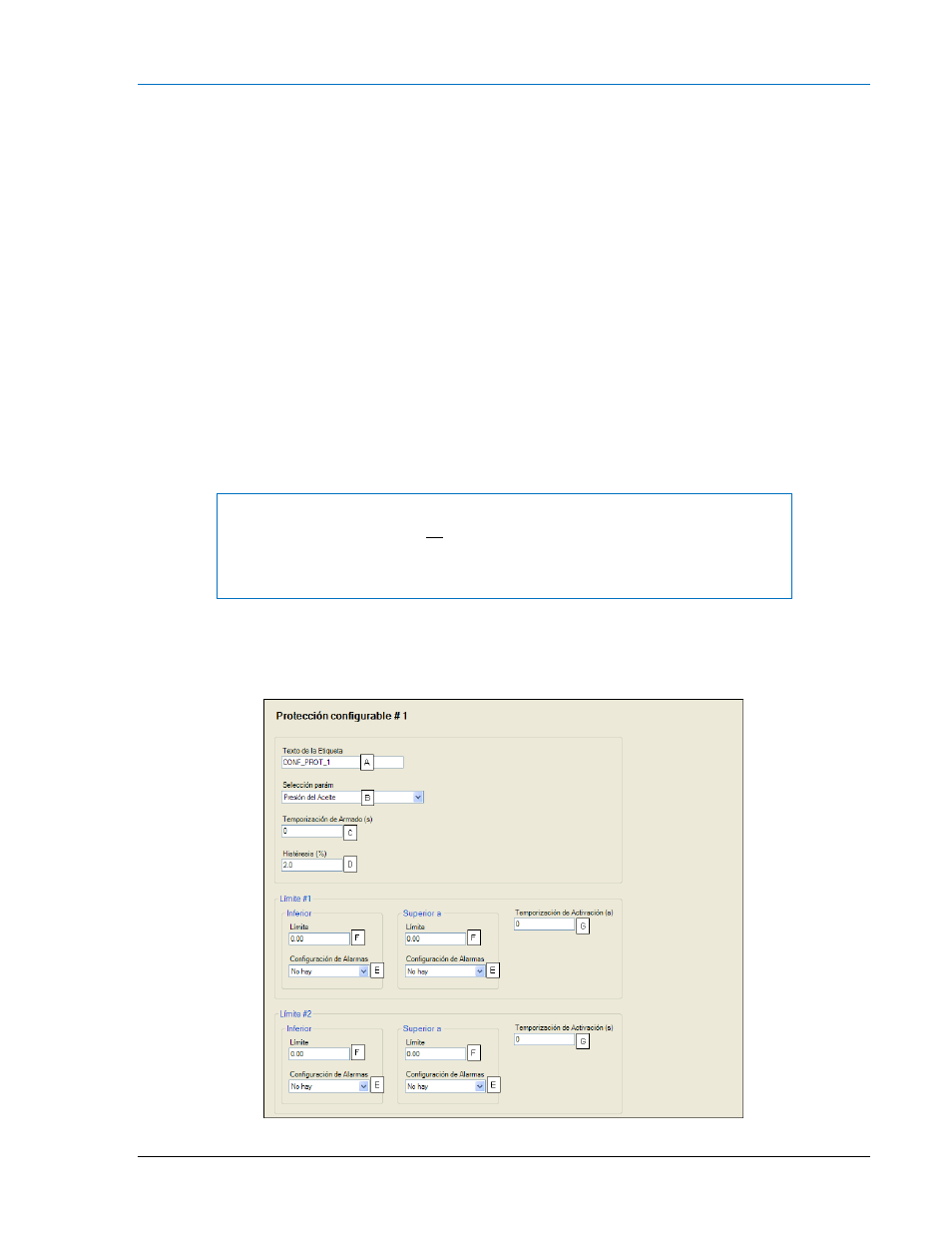

Figura 4-425. Ajustes de la protección configurable
NOTA
La temporización de armado no debe ser ajustado a cero, si la presión del aceite
o la tensión de batería es seleccionado para configurar la protección y el umbral
de configuración alarma está configurado en Alarma. Configurar temporización
de armado a cero causará una alarma inmediata y el motor no arrancará.
9400272990 Rev X DGC-2020 Software BESTCOMSPlus ® 4-57
