Conexiones para las aplicaciones típicas
La Figura 9-8 ilustra las conexiones típicas del LSM-2020. Figura 9-9 ilustra una interconexión típica de
tres sistemas vinculados mediante módulos de reparto de carga independientes.

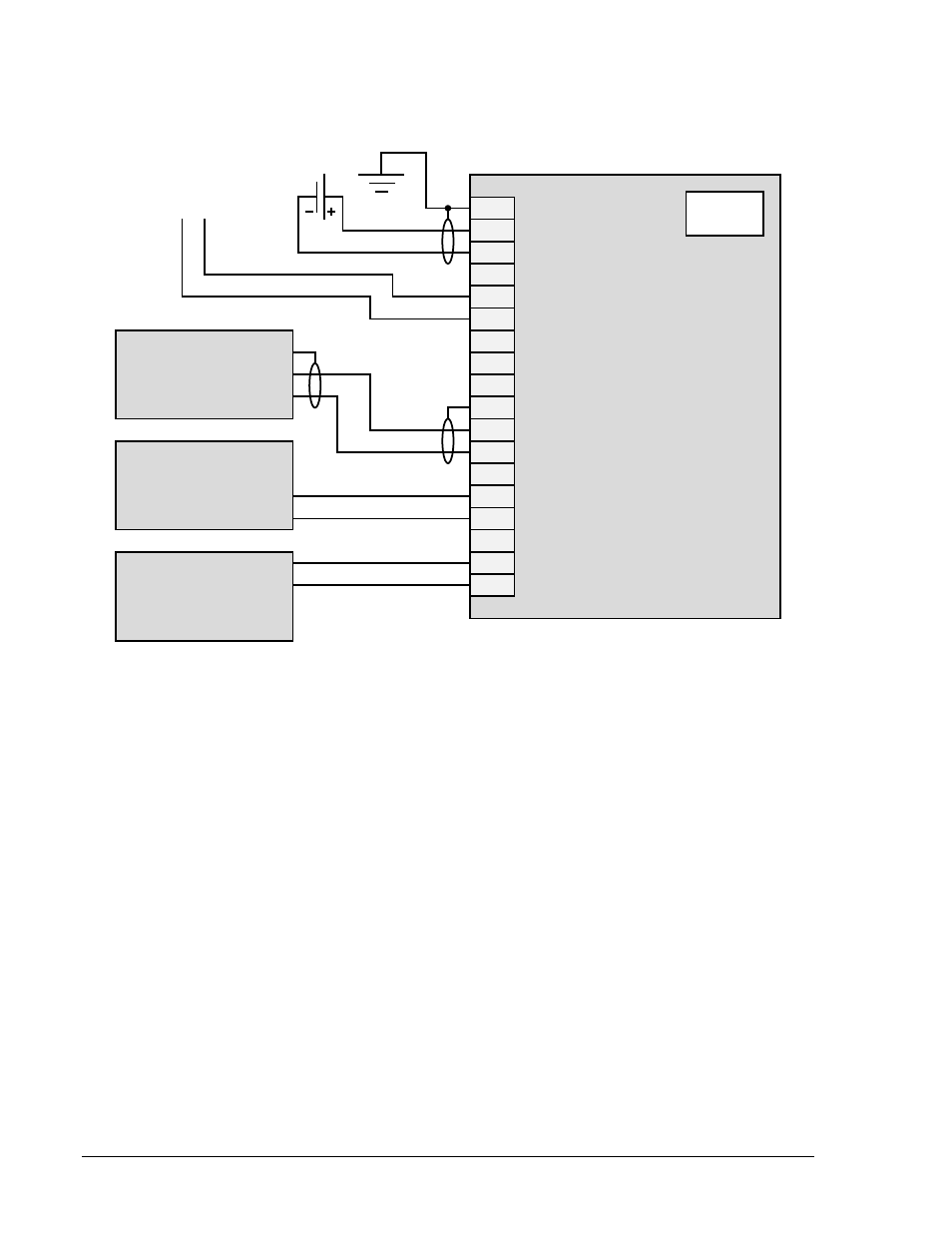

Figura 9-8. Conexiones típicas del LSM-2020
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Ethernet
LSM-2020
AVR+
AVR-
AVR’
GOV+
GOV-
GOV’
CANL
CANH
GND
V+
IN-
I+
LS+
LS-
LS’
B-
B+
GND
Voltage
Regulator
Analog
Aux
Input
Governor
Analog
Aux
Input
DGC-2020
CANL
CANH
SHIELD
P0071-81
12 or
24 Vdc
To System Load
Share Line
9-12 DGC-2020 LSM-2020 (Módulo de Reparto de Carga) 9400272990 Rev X
