Basler Electric DGC-2020 - Manual (Página 440)

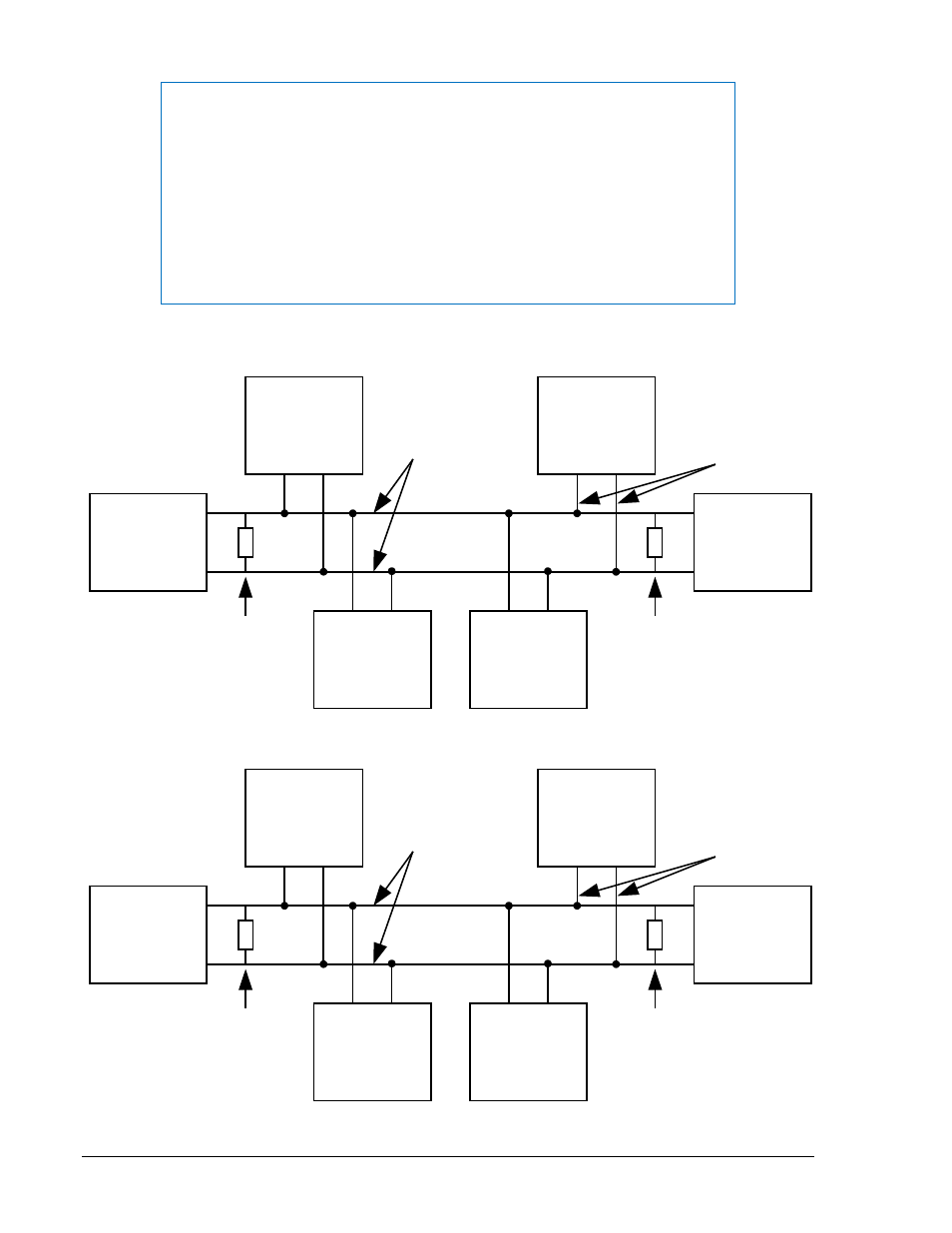

Figura 10-5. Interfaz CAN Bus con el CEM-2020 como un extremo del segmento principal
Figura 10-6. Interfaz CAN Bus con el DGC-2020 como un extremo del segmento principal
AEM-2020
(Optional)
CEM-2020
Other
Devices
P0053-60
Engine
120 ohm
Termination
CAN-H
CAN-L
LSM-2020
(Optional)
DGC-2020
120 ohm
Termination
Bus
Stub
AEM-2020
(Optional)
DGC-2020
Other
Devices
P0053-61
Engine
120 ohm
Termination
CAN-H
CAN-L
LSM-2020
(Optional)
CEM-2020
120 ohm
Termination
Bus
Stub
NOTAS
1.) Si el CEM-2020 constituye un extremo del bus J1939, se debe instalar una
resistencia de terminación de 120
Ω ½ vatio entre los bornes P1-1 (CANH) y P1-
2 (CANL).
2.) Si el CEM-2020 no forma parte del bus J1939, la rama que conecta el CEM-
2020 al segmento principal no debe superar 914 milímetros (3 pies) de longitud.
3.) La longitud máxima del bus (ramas excluidas) es de 40 metros (131 pies).
4.) El sumidero J1939 (blindaje) debe estar conectado a la tierra en un punto
únicamente. En caso de estar conectado a la tierra en otro punto, no se debe
conectar al CEM-2020.
10-10 DGC-2020 CEM-2020 (Módulo de Expansión de Contacto) 9400272990 Rev X
