SECCIÓN 5
• LÓGICA PROGRAMMABLE
BESTlogic™Plus
INTRODUCCIÓN
Lógica Programable BESTlogicPlus es un método de programación utilizado para gestionar las funciones
de entrada, salida, protección, control, monitoreo e informe del Controlador Digital del Grupo Electrógeno
DGC-2020 de Basler Electric. Cada DGC-2020 dispone de múltiples bloques lógicos independientes que
contienen todas las entradas y salidas del componente discreto de su contraparte. Cada bloque lógico
independiente interactúa con las entradas de control y las salidas del hardware en base a variables lógicas
definidas en forma de ecuación mediante BESTlogicPlus. Las ecuaciones BESTlogicPlus, introducidas y
guardadas en la memoria no volátil del sistema DGC-2020, integran (cableado electrónico) los bloques de
control y protección habilitados o seleccionados con las entradas de control y las salidas del hardware. Se
denomina esquema lógico a un grupo de ecuaciones lógicas que define la lógica del DGC-2020.
Se efectúa una precarga de un esquema lógico activo por defecto en el DGC-2020. Dicho esquema se
configura como una aplicación típica de control y protección y elimina, prácticamente, la necesidad de
programar "start-from-scratch" (inicio desde cero). BESTCOMSPlus
® puede utilizarse para abrir un
esquema lógico guardado previamente como un archivo y cargarlo en el DGC-2020. Asimismo, el
esquema lógico por defecto puede personalizarse conforme a la aplicación del usuario. En la presente
sección, más adelante, se proporciona una descripción más detallada sobre los esquemas lógicos.
BESTlogicPlus no se utiliza para definir los ajustes de funcionamiento (modos, límites de excitación y
temporizaciones) de las funciones de control y protección individual. Los ajuste lógicos y de
funcionamiento son funciones interdependientes pero posibles de programar por separado. La operación
para cambiar los ajustes lógicos es similar a la efectuada para cambiar la distribución eléctrica de un
panel, pero se realiza por separado y difiere de la efectuada para los ajustes de funcionamiento que
controlan los límites de excitación y las temporizaciones de un DGC-2020. Información detallada acerca
de los ajustes operatvos es povista en a Sección 4 BESTCOMSPlus Software.
INTRODUCCIÓN DE BESTlogic™Plus
Los ajustes BESTlogicPlus se efectúan mediante BESCOMSPlus. Utilizar el Explorador de
Configuraciones para abrir el ramo de arborescencia de la BESTlogicPlus Programmable Logic (Lógica
Programable BESTlogicPlus) conforme a la Figura 5-1.
La pantalla BESTlogicPlus Programmable Logic contiene una Biblioteca Lógica para abrir y guardar los
archivos lógicos, herramientas para imprimir y editar los documentos lógicos, así como ajustes de
protección.

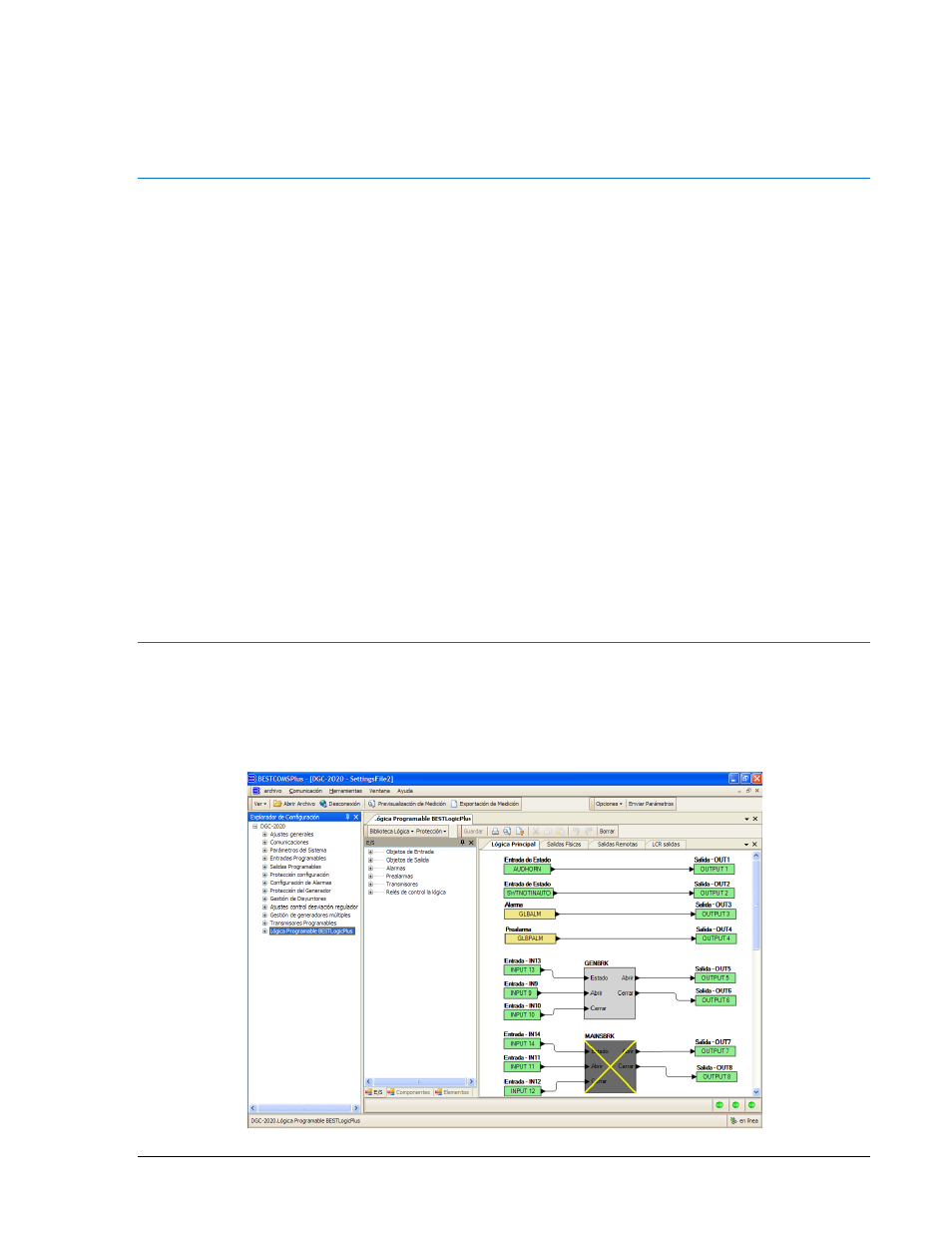

Figura 5-1. Ramo de arborescencia de la Lógica Programable BESTlogicPlus
9400272990 Rev X DGC-2020 Lógica Programable BESTlogic™Plus 5-1
