Pasos Necesarios para Configurar el DGC-2020 para Transferencia Falla Alimentación
1. Conectar al DGC-2020 de acuerdo a la figura correspondiente en la sección Conexiones para el tipo
de conexión deseada (ESTRELLA, DELTA, etc.).
2. Configurar los parámetros que controlarán la operación del motor y anunciarán las alarmas y pre-
alarmas. Detalles pueden ser encontrados en los párrafos titulados Configuración Inicial del DGC-
2020 bajo Configuración del DGC-2020. Detalles adicionales pueden ser encontrados en la Sección
4, Software BESTCOMSPlus.
3. Configurar los parámetros del interruptor de generador en BESTCOMSPlus bajo EXPLORADOR
AJUSTES MANEJO INTERRUPTOR HARDWARE INTERRUPTOR, Ver Figura 7-64:
Ruta de Navegación HMI: CONFIGURACIÓN > GESTIÓN DISYUNTORES > MATERIAL
DISYUNTORES

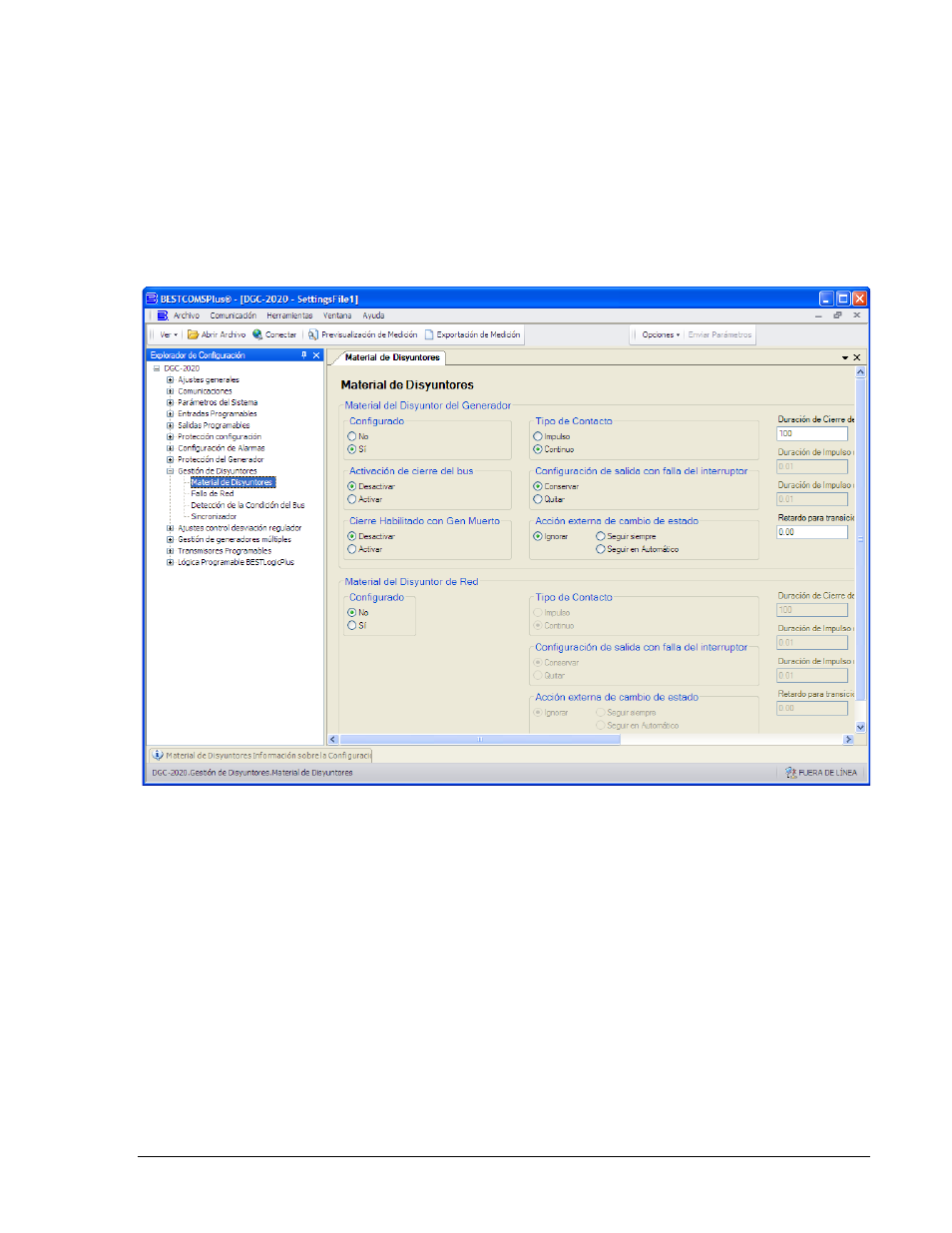

Figura 7-64. Explorador de Configuración, Gestión de Generadores, Material de Disyuntores
a. Configurar Transferencia de Fallas de Red: (Figura 7-65)
Ruta de Navegación HMI: CONFIGURACIÓN > GESTIÓN DISYUNTORES > MATERIAL
DISYUNTORES > TRANSFERRENC FALLO RED
i. Habilitar Transferencia de Fallas de Red.
ii. Ingrese las demoras de transferencia y retorno.
iii. Ingrese el tiempo max de transferencia. Este es la máxima duración permitida para
que la transferencia sea realizada. Si este tiempo se excede, se anuncia una pre-
alarma de falla en trasferencia de Alimentación.
iv. El ajuste Tipo de Transferencia Durante Falla Principal para abrir o cerrar
transiciones. En transiciones de apertura, el generador no está conectado
directamente a la red en cualquier momento. En transiciones de cerrado, cuando
transicional la carga desde el generador a la red, el generador se sincronizará a la
red, cerrará el interruptor de red, y abrirá el interruptor del generador cuando el
generador hay descargado, o cuando el tiempo máx de paralelo ha expirado, lo que
ocurra primero.
