Basler Electric DGC-2020 - Manual (Página 217)

está ajustada para disminuir, el aumento de desviación producirá una menor tensión. Los ajustes se
proporcionan para una corriente de salida mínima
C , una corriente de salida máxima D , una tensión de
salida mínima E y una tensión de salida máxima F .

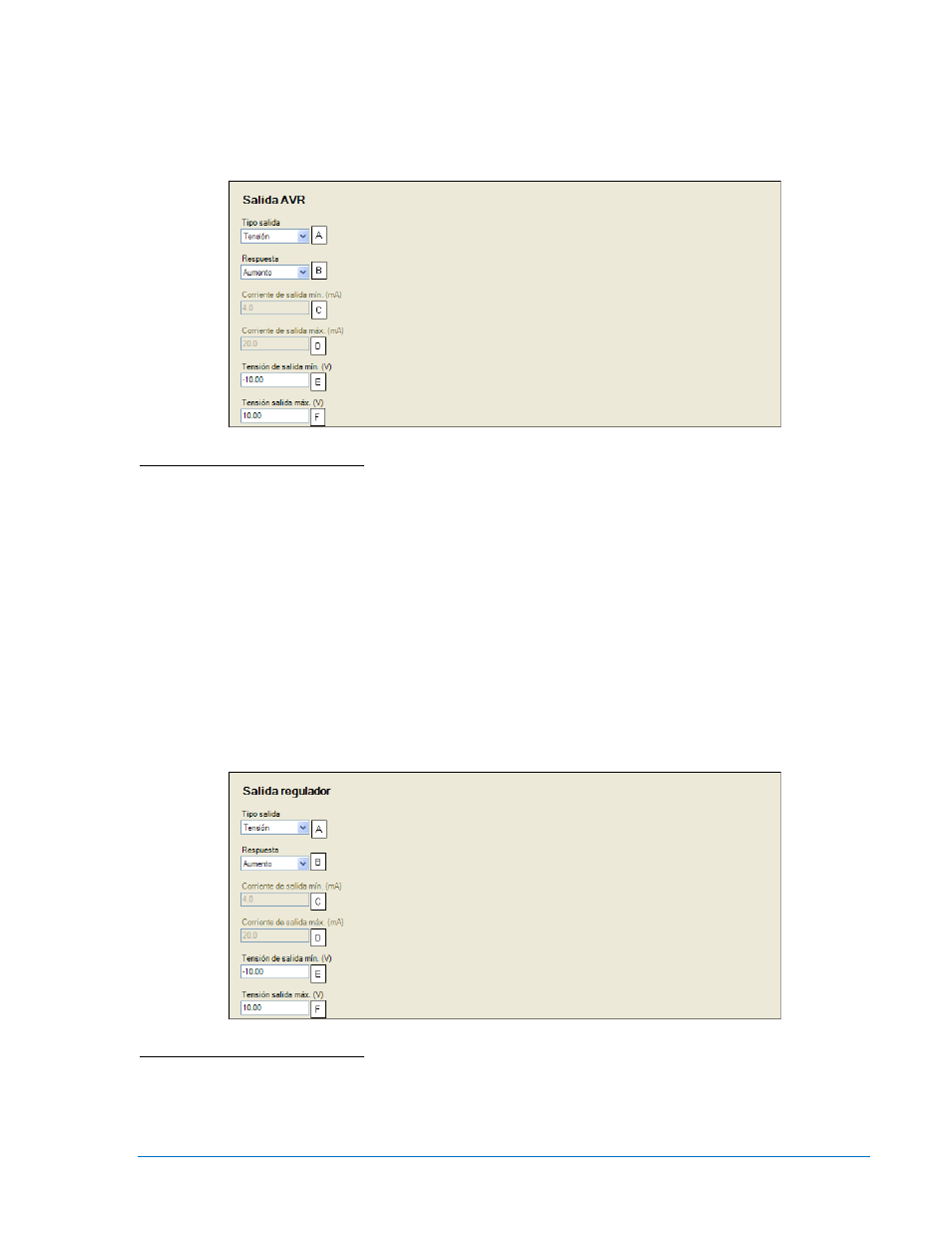

Los ajustes de la salida AVR de BESTCOMSPlus (DGC-2020, Gestión de Generadores Múltiples, Salida
AVR) se ilustran en la Figura 4-68.
Figura 4-649. Ajustes de salida AVR
A Tipo de salida: tensión o corriente.
B Respuesta: aumento o disminución.
C Corriente de salida mín: ajustable de 4 a 20 mA por incrementos de 0.1 mA.
D Corriente de salida máx: ajustable de 4 a 20 mA por incrementos de 0.1 mA.
E Tensión de salida mín: ajustable de -10 a 10 V por incrementos de 0.01 V.
F Tensión de salida máx: ajustable de -10 a 10 V por incrementos de 0.01 V.
Salida regulador
La salida regulador A del LSM-2020 se utiliza para cambiar el punto de consigna de velocidad del
generador. Si la respuesta B está ajustada para aumentar, el aumento de desviación producirá una
velocidad más rápida. Si la respuesta B está ajustada para disminuir, el aumento de desviación producirá
una velocidad más lenta. Los ajustes se proporcionan para una corriente de salida mínima C , una
corriente de salida máxima D , una tensión de salida mínima E y una tensión de salida máxima F .
Los ajustes de la salida regulador de BESTCOMSPlus (DGC-2020, Gestión de Generadores Múltiples,
Salida Regulador) se ilustran en la Figura 4-69.
Figura 4-70. Ajustes de Salida Regulador
A Tipo de salida: tensión o corriente.
B Respuesta: aumento o disminución.
C Corriente de salida mín: ajustable de 4 a 20 mA por incrementos de 0.1 mA.
D Corriente de salida máx: ajustable de 4 a 20 mA por incrementos de 0.1 mA.
9400272990 Rev X DGC-2020 Software BESTCOMSPlus ® 4-99
