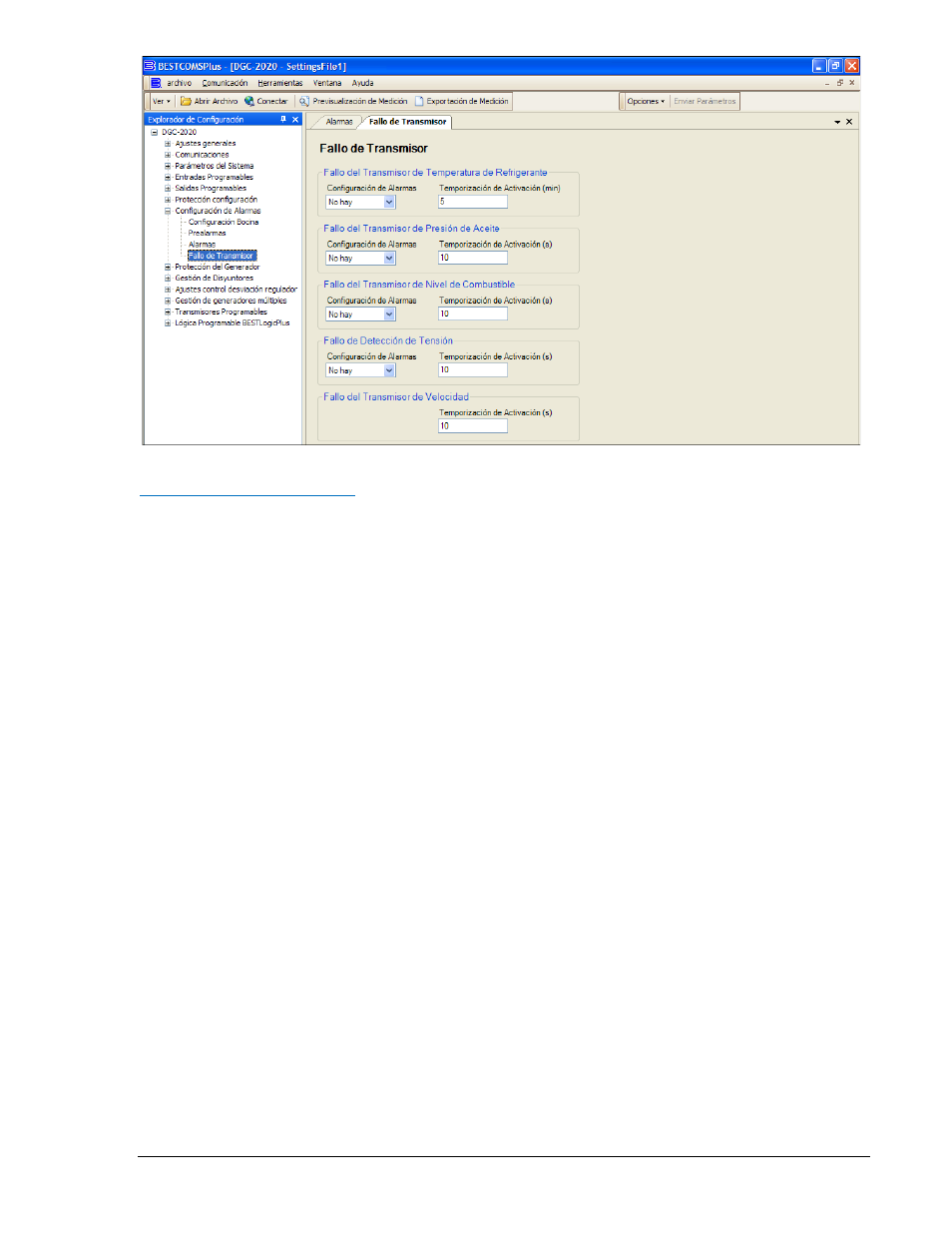

Figura 7-14. Explorador de Configuración, Configuración de Alarma, Fallo de Transmisor
Transmisores Programables
Si un DGC-2020 está recibiendo información del motor de un ECU de un motor, la falla de transmisor
para temperatura del refrigerante y presión de aceite no necesita ser configurado porque no tiene
ningún efecto. Son apropiados solo para transmisores resistivos solamente.
Temperatura Refrigerante (Figura 7-15)
1. El transmisor de temperatura del refrigerante puede ser configurado mediante la selección de uno de
los tipos que viene como parte de la biblioteca de transmisores de BESTCOMSPlus haciendo clic en
Cargar Archivo Ajustes Refrig y seleccionando el transmisor correspondiente.
2. Si ningún archivo de transmisores coincide con el transmisor utilizado, cada uno de los puntos de
resistencia con la temperatura del refrigerante puede ser modificada mediante el establecimiento de
valores numéricos en la tabla, o arrastrando los puntos de la gráfica de la característica deseada.
Información sobre las características del transmisor debería obtenerse del fabricante del transmisor.
3. Seleccione pendiente del transmisor Positivo o Negativo necesarias para que el gráfico del
transmisor.
4. Haga clic en Guardar Datos de Refrig para guardar los datos en el archivo de configuración actual.
5. Si desea guardar datos nuevos de transmisores como archivo de la biblioteca, haga clic en Crear
Archivo Ajustes Refrig y escriba un nombre de archivo y ubicación para guardar el archivo.
6. Presione en el botón Enviar Ajustes en BESTCOMSPlus para enviar los ajustes del transmisor al
DGC-2020.
9400272990 Rev X DGC-2020 Instalación 7-11
